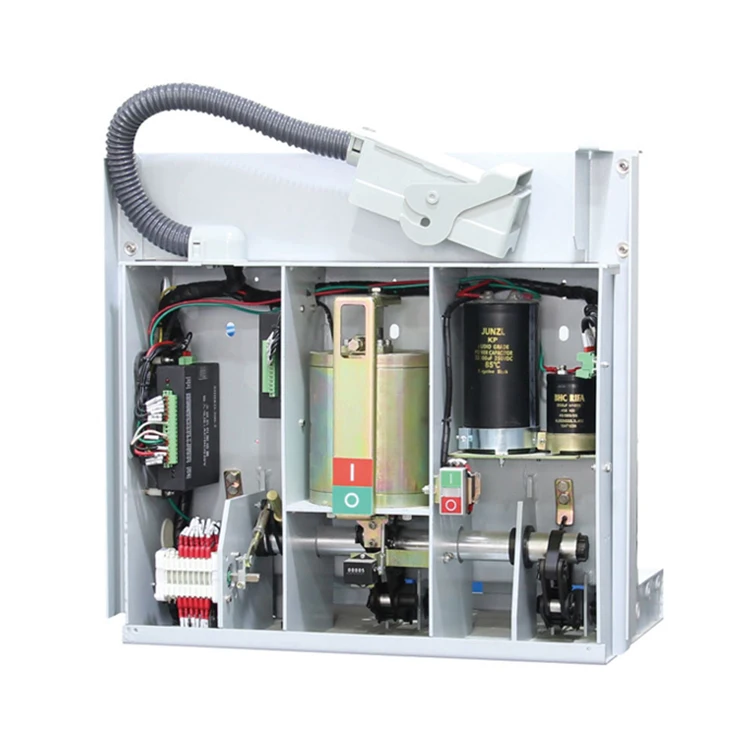

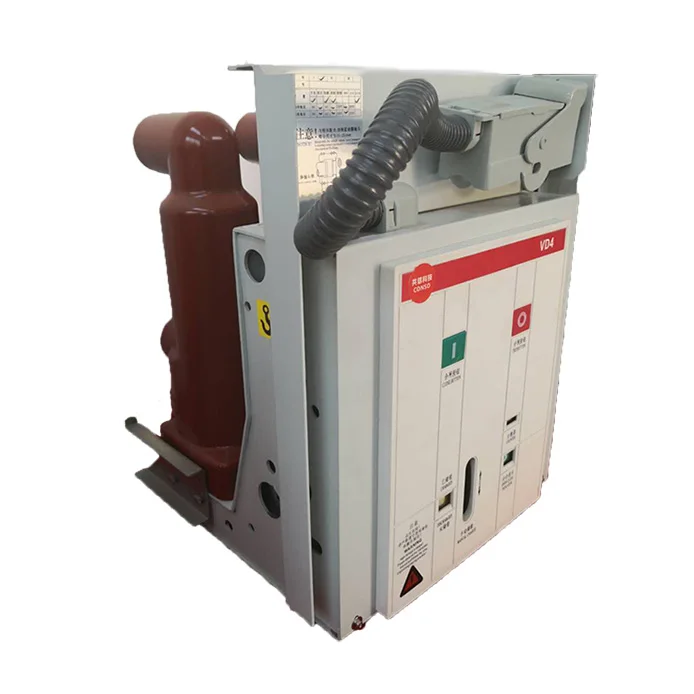

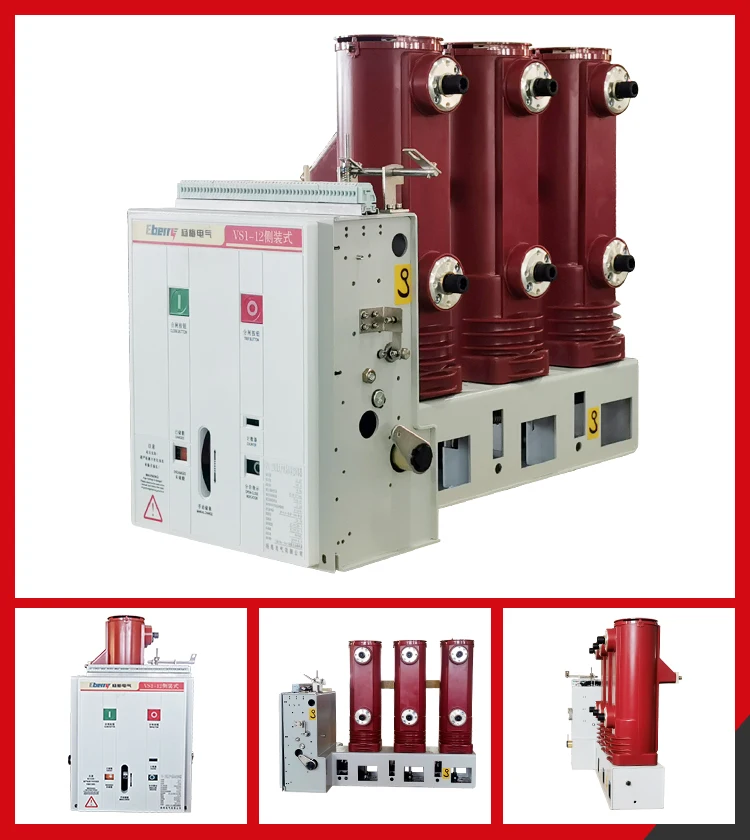

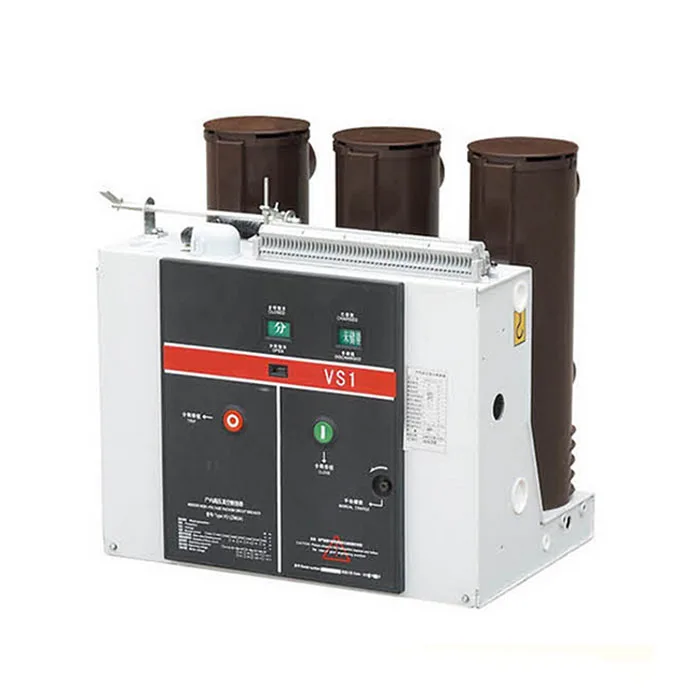

VBR (VS1)- 12 side-mounted vacuum circuit breaker is an indoor high-voltage switchgear for three-phase power system with rated voltage of 12 kV and frequency of 50 Hz. It is used as protection and control electric appliance due to special vacuum circuit breaker. Superiority, especially suitable for frequent operations requiring rated current or multiple short-circuit currents.
The VBR (VS1)-12 type side-mounted vacuum circuit breaker is fixedly mounted and is mainly used for fixed switchgear. The circuit breaker can be used alone or in ring power supply, box type or various non-standard power supply. system.
The main technical parameters:
NO
Item
Units
Technical parameters
1
Rated voltage
kV
12
2
Maximum working voltage
kV
12
3
Rated current
A
630/1250
630/1250
630/1250/1600
4
Rated short-circuit breaking current
kA
20
25
31.5
5
Rated short circuit closing current
kA
50
63
80
6
Rated peak withstand current
kA
50
63
80
7
4S rated short circuit withstand current
kA
20
25
31.5
8
Rated insulation level
Power frequency withstand voltage (before and after rated breaking)
kV
42(Fracture:48)
Impact withstand voltage (before and after rated breaking)
75(Fracture:84)
9
Rated operation sequence
0-0.3s-Co-180s-Co
10
Mechanical life
times
10000
11
Rated short circuit current breaking times
times
50
12
Operating mechanism rated closing voltage (DC)
V
110,220
13
Operating mechanism rated trip current (DC)
V
110,200
14
Contact stroke
mm
11±1
15
Overtravel (contact spring compression length)
mm
3.5±0.5
16
Three-phase split and close bounce time
ms
≤2
17
Contact closing bounce time
ms
≤2
18
Average opening speed
m/s
1.2±0.2
19
Average closing speed
m/s
0.6±0.2
20
Opening time
At the highest operating voltage
s
≤0.05
At the lowest operating voltage
≤0.08
21
Closing time
S
0.1
22
Main loop resistance of each phase
μΩ
60
50
23
Dynamic and static contacts allow wear cumulative thickness
mm
3
Hot Products
Certifications
Company Profile
Our Advantages
Contact Us
Похожие товары

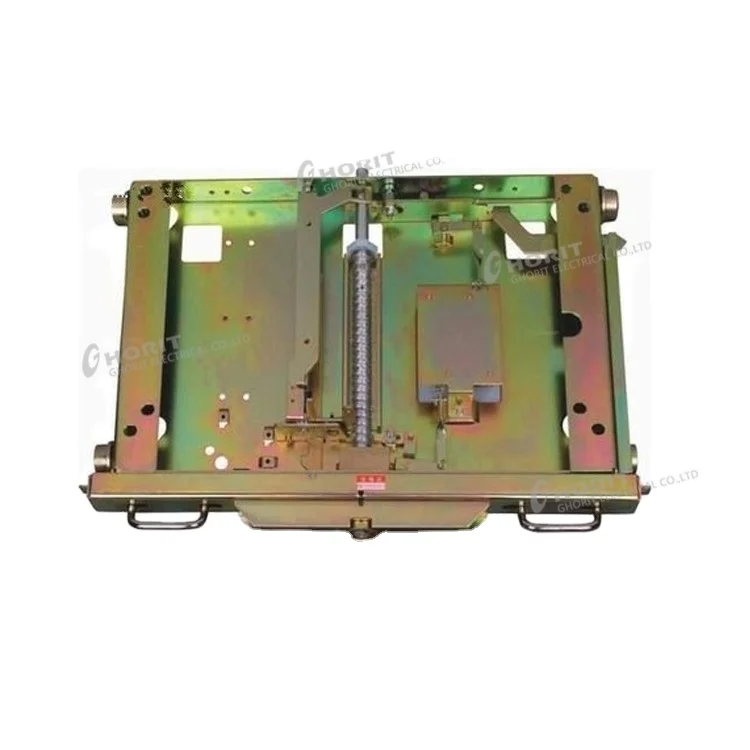

1000 мм vcb тележки грузовик тележка шасси для вакуумного выключателя
