Taidacent CD4017 Educational Electronics Kit Voice-activated LED Light Part Colorful Light Control Kit Learn to Solder Kit
Product Description
Kit introduction:

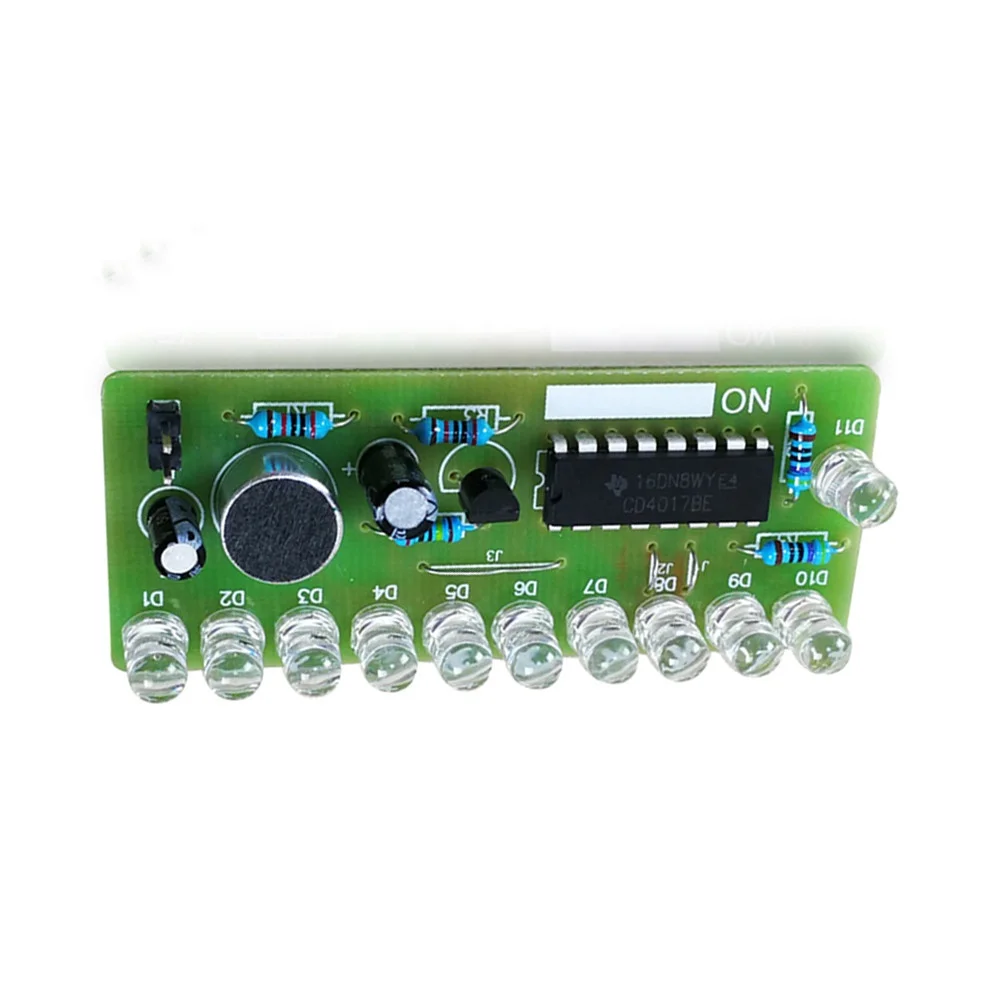

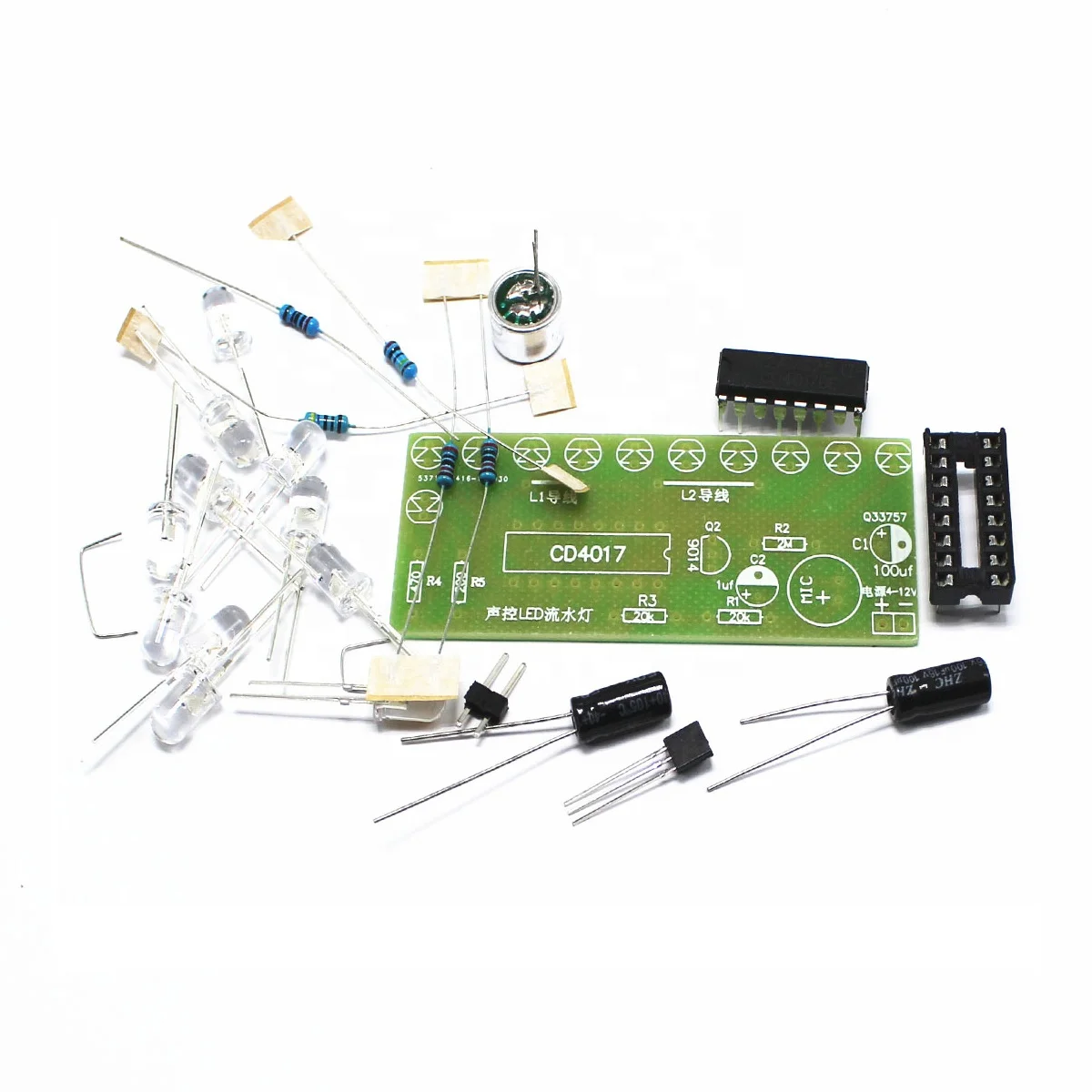

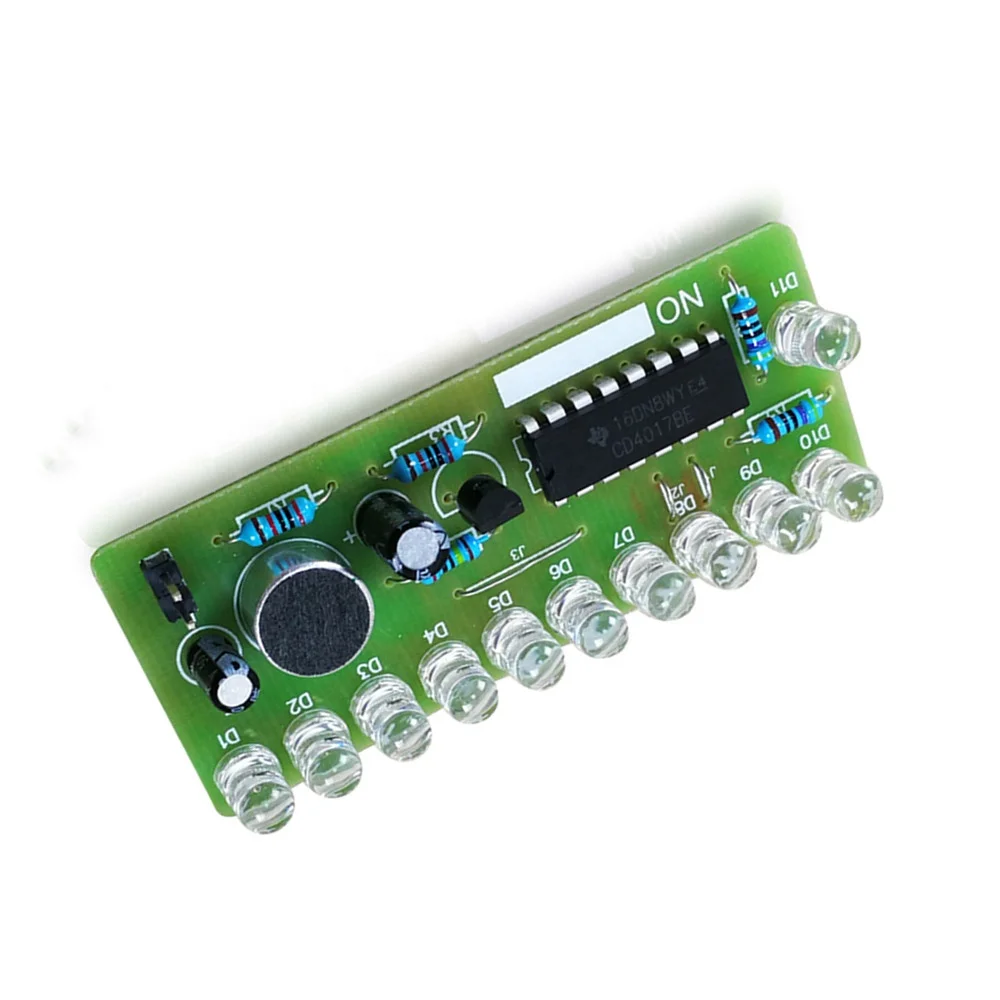

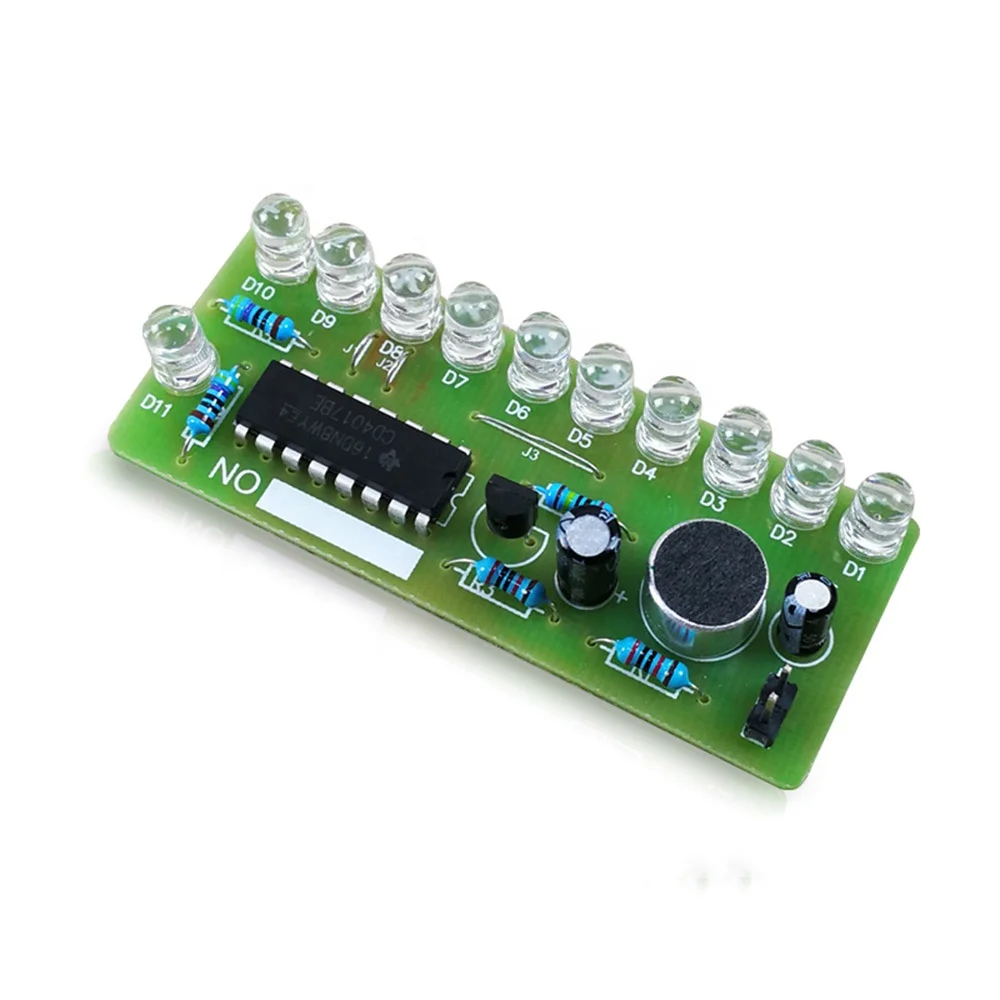

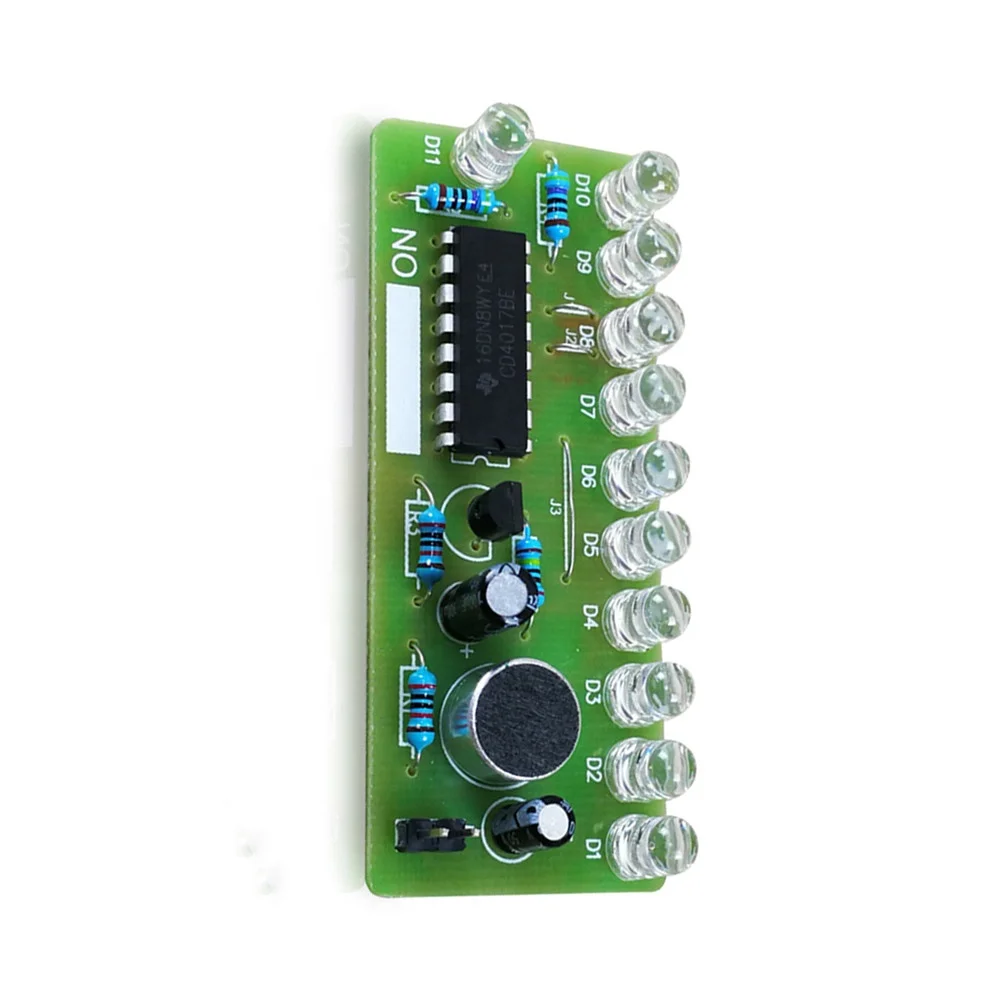

The board has a thickness of 1.5mm, large pads, thick wires and beautiful component layout. The circuit uses sound to control 11 LEDs to illuminate water. It is a material for assembly work, skill training, assembly competition, etc. This kit is a very intuitive display of the functions of the CD4017 and is a must-have kit for learning counters, crossovers, and lantern controllers. At the same time, the kit has great effects, is very interesting and practical, and is also the preferred material for beginners to get started.
Circuit function | 10 LEDs emit light with the sound size and high and low circulating water circulation. The louder the sound, the faster the water flow speed. The L11 flashes once every cycle, which can fully display the function of 4017. |
Working voltage | 3-5V can be, the higher the voltage, the brighter the LED will be. |
Circuit principle | Q1 and its peripheral circuits form a simple circuit. The MIC converts the sound signal into an electrical signal, which is coupled to Q1 for amplification by C3, and forms a high and low voltage signal at the collector of Q1. The voltage of sufficient amplitude is sent to CD4017. Counting the input terminal (14 feet), every time a pulse is received, the high level of the Q0-9 output of the counter is sequentially shifted by 1 bit to illuminate the corresponding LED, thereby generating a feeling of running water. L11 is connected to the 4017 count output terminal CO. When L1-5 is lit, the CO end of 4017 outputs a high level and lights up L11. When L6-10 is lit, the CO end outputs a low level, and L11 does not light. If you think that L11 is unsightly, you can also install it without affecting the circuit. |
