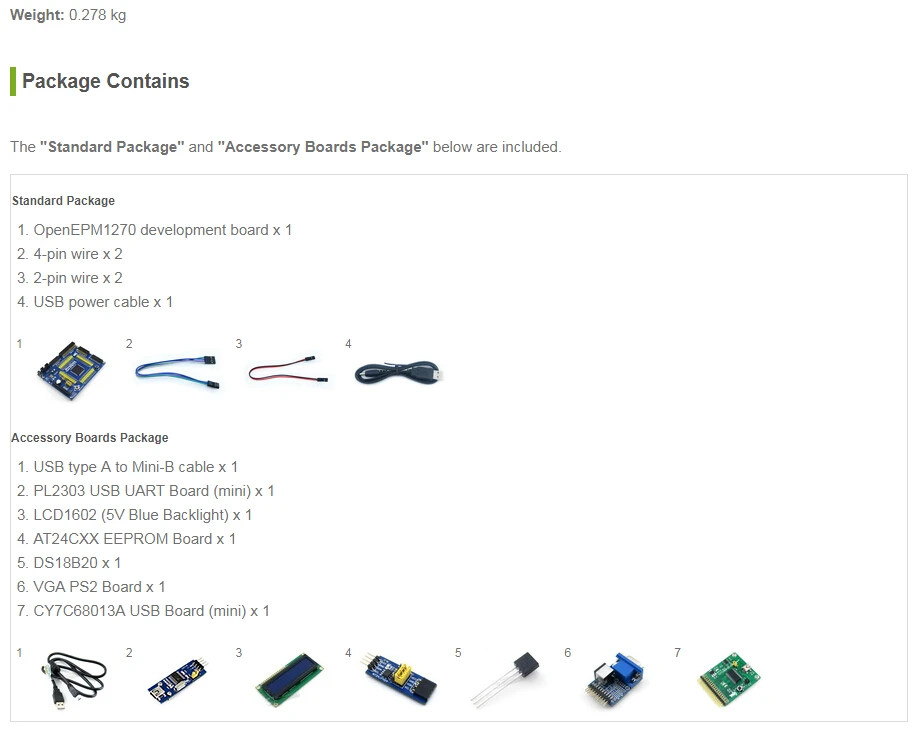

OpenEPM1270 упаковка A плата разработки CPLD
- Категория: >>>
- Поставщик: Shenzhen Mingshunxin Electronics Co. Limitd
Сохранить в закладки 62403679909:
Описание и отзывы
Характеристики
CPLD development board designed for ALTERA MAX II series, features the EPM1270 onboard, and integrates various standard interfaces, pretty easy for peripheral expansions.
Overview

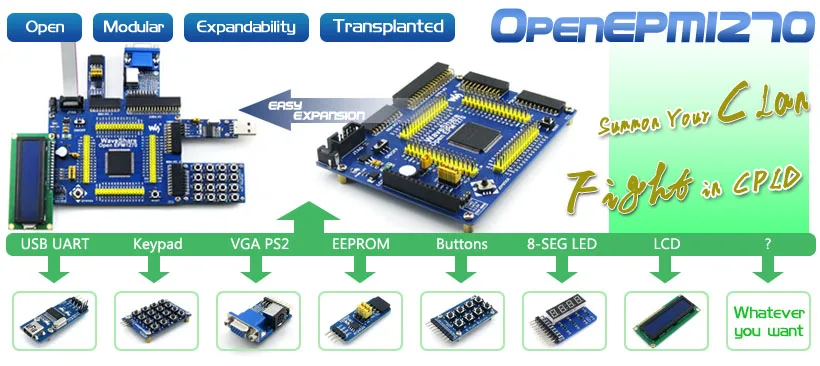

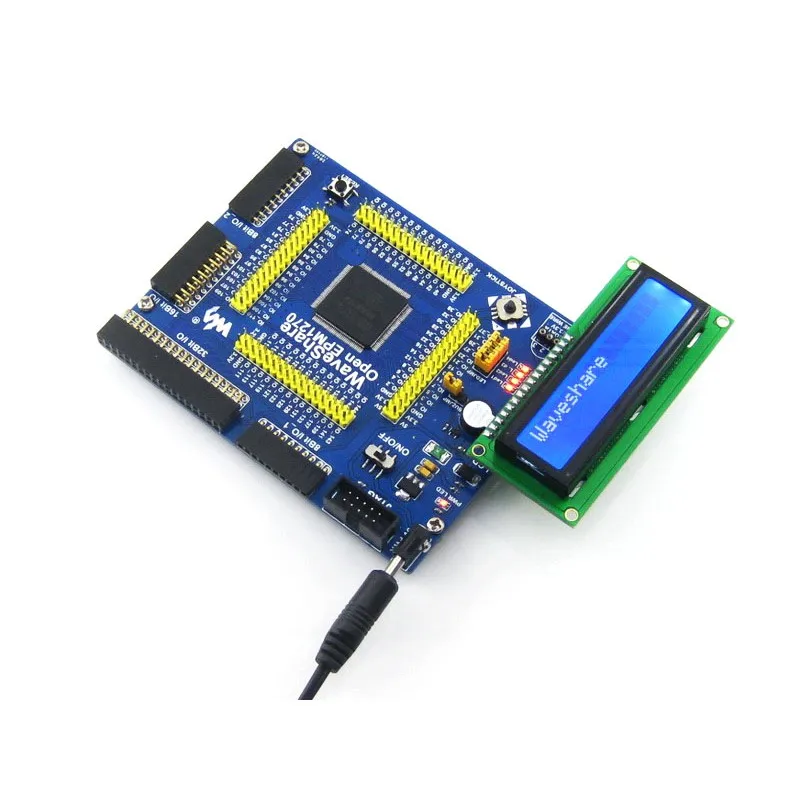

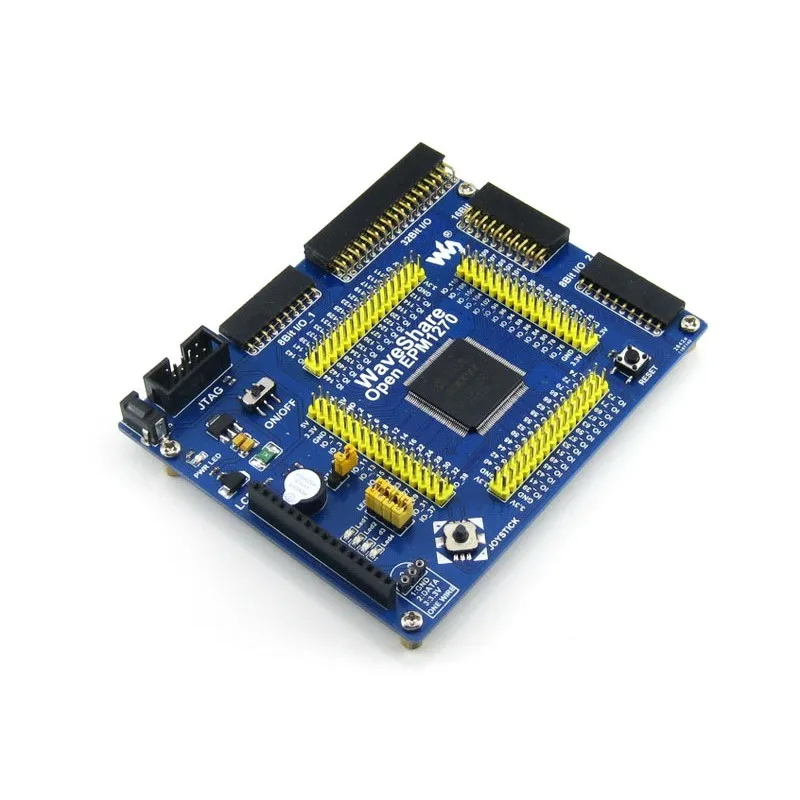

OpenEPM1270 is a CPLD development board that features the EPM1270 device onboard. It supports further expansion with various optional accessory boards for specific application. The modular and open design makes it the ideal for starting application development with ALTERA MAX II series CPLD devices.

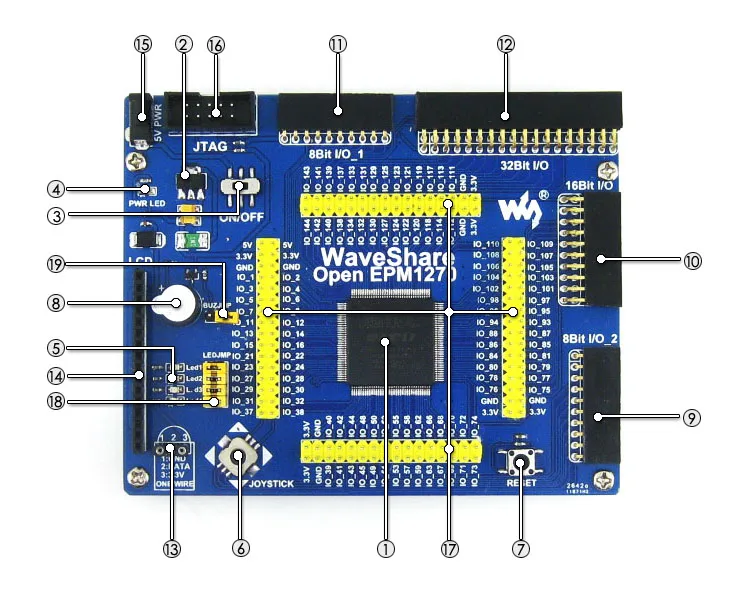

What's On Board
- EPM1270:onboard CPLD device which features:
- Operating Frequency: 50MHz
- Operating Voltage: 1.5-3.3V
- Package: QFP144
- I/Os:116
- LEs: 1,270, the equivalent to 4,000 logic gates
- Debugging/Programming: JTAG
- AMS1117-3.3: 3.3V voltage regulator
- Power switch
- Power indicator
- LEDs: convenient for indicating I/O status and/or program running state
- Joystick: five positions
- Reset button
- Buzzer
- 8 I/Os interface: for connecting accessory boards
- 16 I/Os interface: for connecting accessory boards
- 8 I/Os interface: for connecting accessory boards
- 32 I/Os interface: for connecting accessory boards
For interface 9-12: it's possible to emulate the interfaces as ONE-WIRE, USART, I2C, SPI, PS/2, etc.
- 1-WIRE interface: for connecting 1-WIRE devices (TO-92 package), such as temperature sensor (DS18B20), electronic registration number (DS2401), etc.

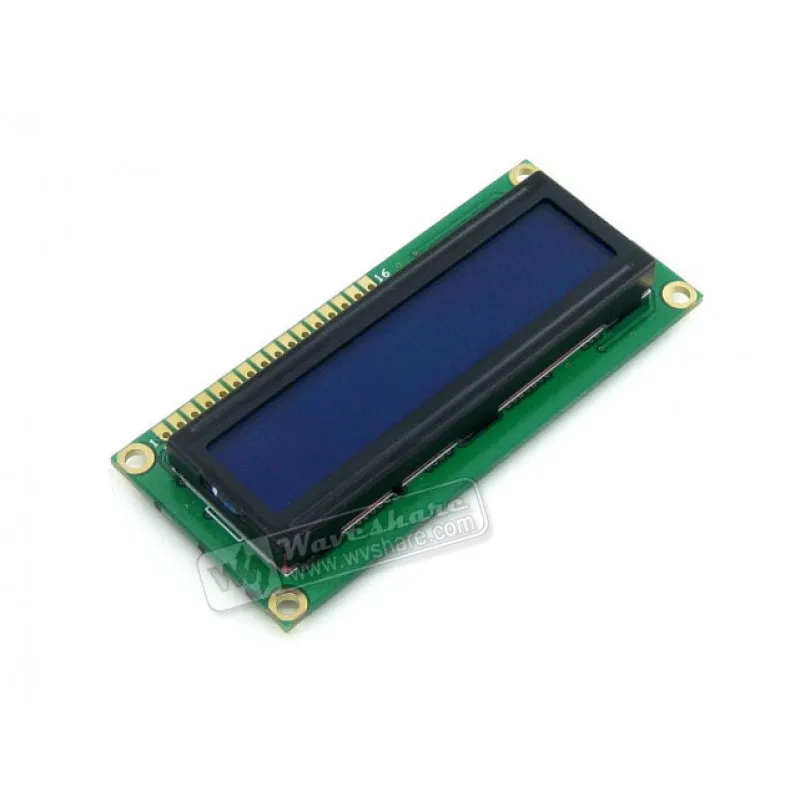

- Character LCD interface: for connecting character LCD, such as the LCD1602 (5V Blue Backlight) in Package B
- 5V DC jack
- JTAG interface: for programming/debugging
- MCU pins connector: all the MCU pins are accessible on expansion connectors for further expansion
- LEDs jumper
- Buzzer jumper
For jumper 18-19:
- short the jumper to connect to I/Os used in example code
- open the jumper to connect to other custom pins via jumper wires
Examples

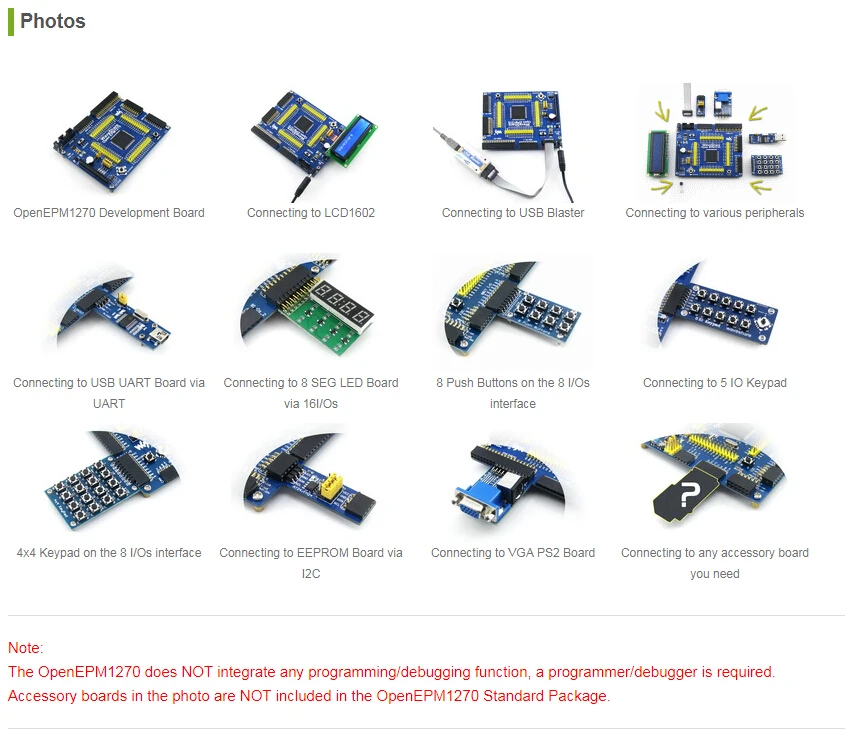

OpenEPM1270 comes with various examples codes for the supported peripherals, which give you a quick start to develop your own application.
| PERIPHERAL | DESCRIPTION | INTERFACE | VERILOG | VHDL |
|---|---|---|---|---|
| AT24CXX | EEPROM | I2C | Y | Y |
| FM24CXX | FRAM | I2C | Y | Y |
| DS18B20 | Temperature sensor | 1-WIRE | Y | Y |
| SP3232 | Serial communication | UART | Y | Y |
| SP3485 | Serial communication | UART | Y | Y |
| PL2303 | USB TO UART | UART | Y | Y |
| CY7C68013A | USB DEVICE | USB | Y | |
| Buzzer | Sound device | 1I/O(PWM) | Y | Y |
| PS/2 keyboard | Input device | PS/2 | Y | Y |
| Single buttons | Input device | ---- | Y | Y |
| 4x4 keypad | Input device | 8I/Os | Y | Y |
| Joystick | Input device | 5I/Os | Y | Y |
| LED | Display device | ---- | Y | Y |
| 8 SEG LED | Display device | 13I/Os | Y | Y |
| VGA monitor | Display device | VGA | Y | Y |
| Character LCD | Display device | 11I/Os | Y | Y |
Debugging/Programming Interfaces
The OpenEPM1270 integrates JTAG interface for programming/debugging.
JTAG Signal Names & Description
| PIN | SIGNAL NAME | DESCRIPTION |
|---|---|---|
| 1 | TCK | Clock signal |
| 2 | GND | Signal ground |
| 3 | TDO | Data from device |
| 4 | VCC(TRGT) | Target power supply |
| 5 | TMS | JTAG state machine control |
| 6 | NC | No connect |
| 7 | NC | No connect |
| 8 | NC | No connect |
| 9 | TDI | Data to device |
| 10 | GND | Signal ground |
JTAG Header Pinout
Похожие товары

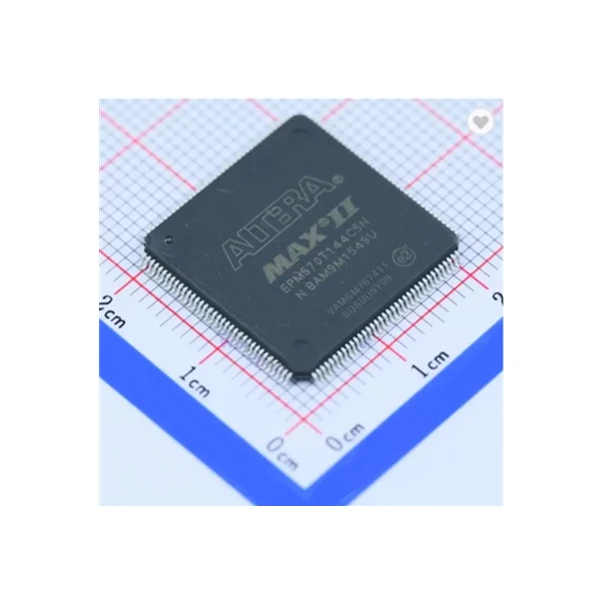

Интегральная схема CPLD 440MC 5.4NS 144TQFP EPM570 EPM570T144I5N EPM570T144C5N FPGA QFP в наличии
3,00 $ - 5,79 $

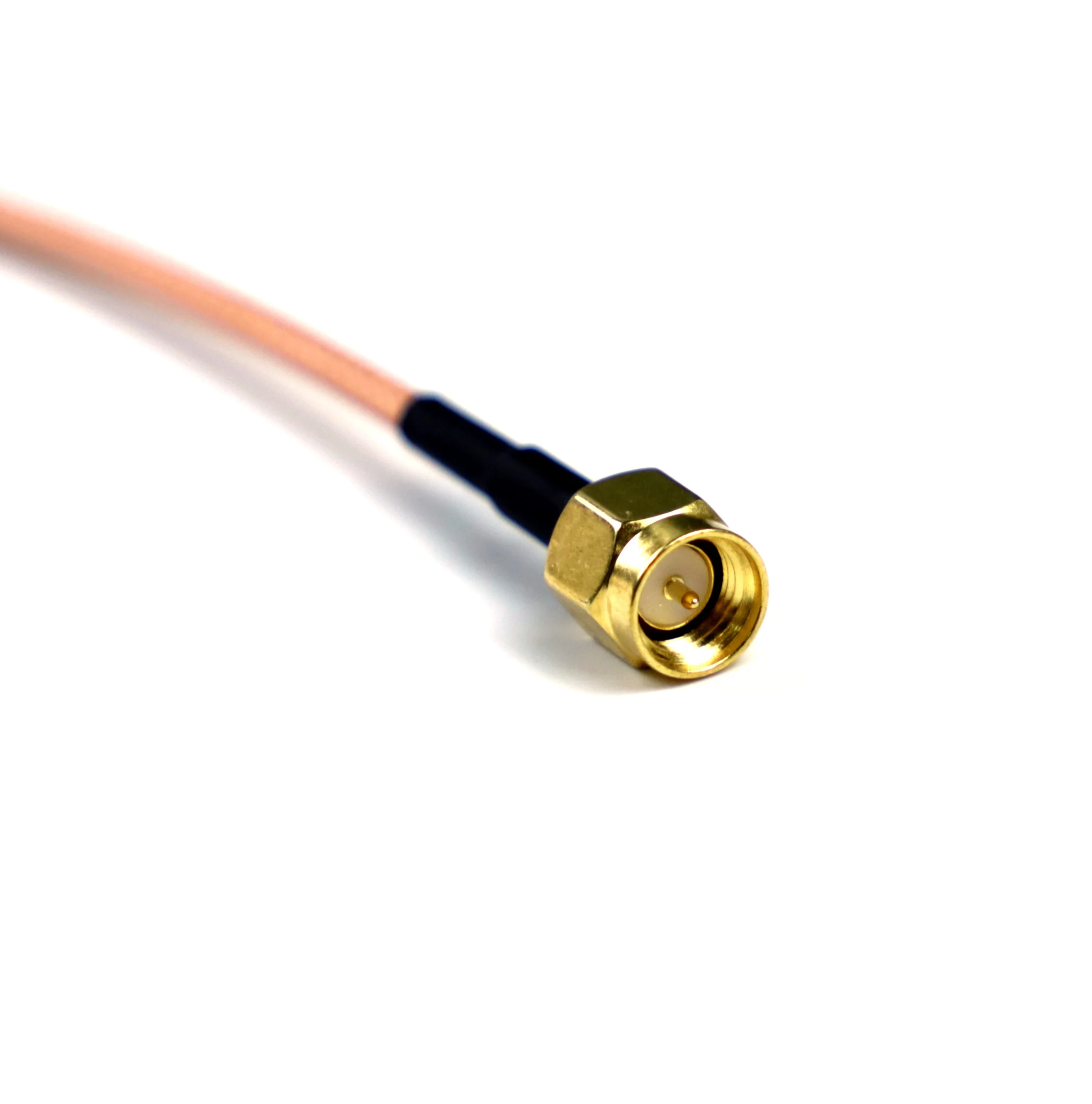

High Quality OEM RF Coaxial Cable SMA MCX BNC TNC MCX FAKRA male female connector with RF1.13 RG174 RG178 RG316 RG58 cable

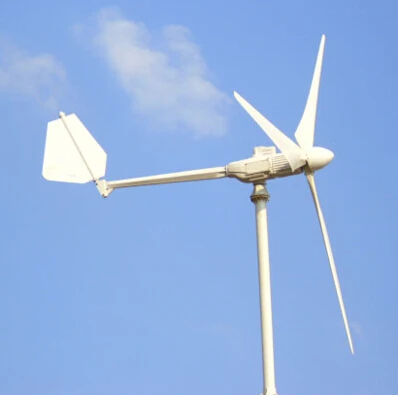

Ветряная Турбина 5 кВт, электрическая ветряная энергия, 5000 Вт, ветряные мельницы для продажи

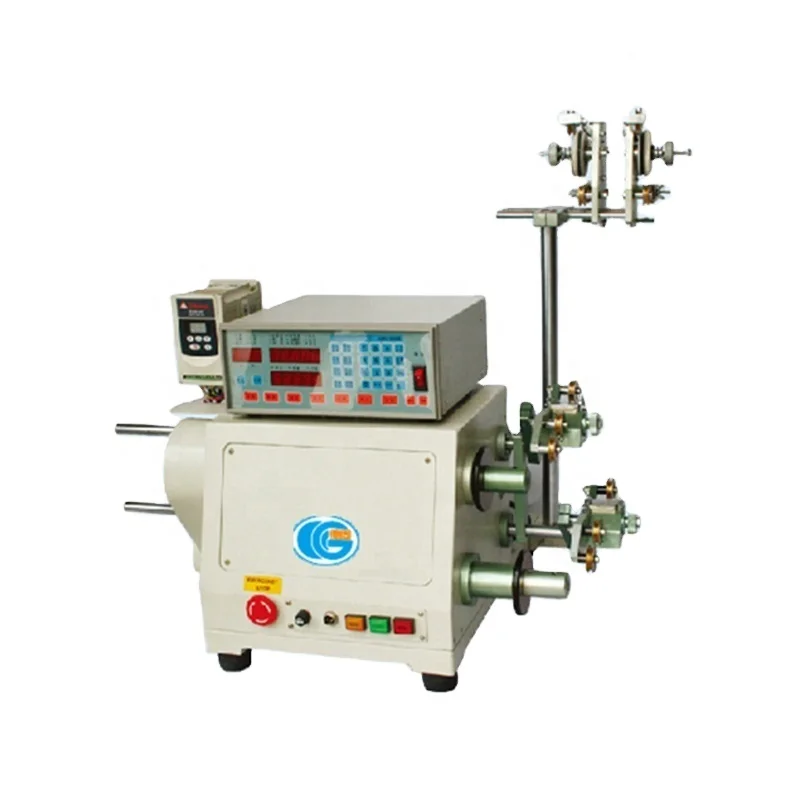

CPLD two axis new computer c automatic coil winder winding machine
1 999,00 $ - 2 500,00 $
Электронные компоненты микросхема комплексные программируемые устройства ISPLSI2064E-100LTN100

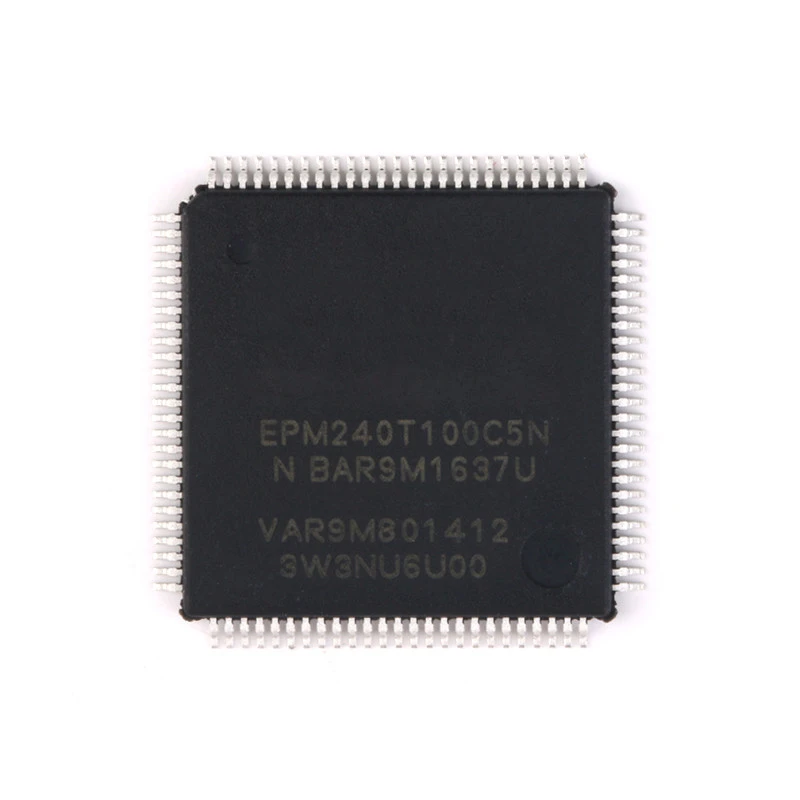

EPM240T100C5N микроконтроллер CPLD MAX II ISP TQFP-100 оригинал
