automatic tool changer turret - 4 tool holder with 250w servo motor driver



Product Description















Technical features:


HAK21 series NC turret is upgrade product of LD4B series turrets. They feature superior sealing performance, stiffness and optional built-in cooling, etc.





1. Confirm various parameters when choosing models of turret. Choose the number of stations according to quantity of part procedure and complicacy.


2. Choose tool specifications according to model of machine tool and cutting force. Choose the front type or rear type tool turret according to the cutting directions of the machine tool.


3. After the mounting of boring cutter seat of horizontal turret, Self-bore the inner hole according to the size of boring bar and make a corresponding mark. The tool should be fixed in the former position in the later mounting.


4. The distance tool reaching out of upper housing distance is usually not more than 2/3 upper housing size. Please note when placing an order,if more than the limit.


5. Touch by hand or other things is forbidden when turret is running to avoid injury or damage.


6. If customers have any special requirements or changes in parameters, please offer some data and contact with our company.






Parameters







Performance Parameters
























































































Model/DataCenter height
(mm)		Repeatability accuracy(")

Motor power


(W)



Time of changing tool


(s)


Max. tangential torque(N·m)
90º
HAK2116270±21202500
HAK2117081±21202600
HAK21180A110±21502.2700
HAK21192110±21502.2750
HAK21200120±21802.5800
HAK21240120±22503.71200
HAK21280120±22504.11500
HAK21300145±22504.51900
HAK21400160±28N.m53200












Size Parameters






























































































































































Model/DimH1H2H3H4L1L2L3L4AA1BB1
HAK21162194704020761281621201628117281
HAK21170207814019761281701201878519292
HAK21180A2411104526761281801241809019290
HAK211922431104526761281921281929619296
HAK212002551205026110132200124200100200100
HAK212402581205224103140240160240120240120
HAK212802701206025103140280184280140280140
HAK213003131457530103140300192300150300150
HAK214003701609031110165400270400200400200






















































































































































Model/DimCDD1EE1Fφφ1φ2hM
HAK21162146126126222212.5φ13φ19φ8813M16
HAK21170168152152151512φ13φ19φ8813M16
HAK21180A168152152141412φ13φ19φ8813M16
HAK21192168152152202012φ13φ19φ8813M16
HAK21200177150130253511.5φ13φ19φ9813M16
HAK21240210210160154015φ18φ27φ9817M16
HAK21280240240240202020φ18φ27φ9817M16
HAK21300260260260202020φ18φ26φ9817M16
HAK21400350350350252525φ22φ32φ12022 M20





Certifications












Equipments







cnc chuck 11.jpg


cnc chuck 12.jpg


encoder52





 750Contact us (Jane )


automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool automatic tool changer turret - 4 tool


Похожие товары
Hot Sale BT40 D40-300 Tool Holder Balanced Milling Collet Chuck
HSK 63F er32 деревообрабатывающий высокоскоростной держатель инструмента DIN69893 цанговый
31,06 $ - 32,99 $
Долгий срок службы токарного станка Mitsubishi CNC ДЕРЖАТЕЛЬ ИНСТРУМЕНТА MTJNR2525M16N
Фрезерный станок с ЧПУ DIN69893 держатель инструмента для фрезерного станка HSK 63А

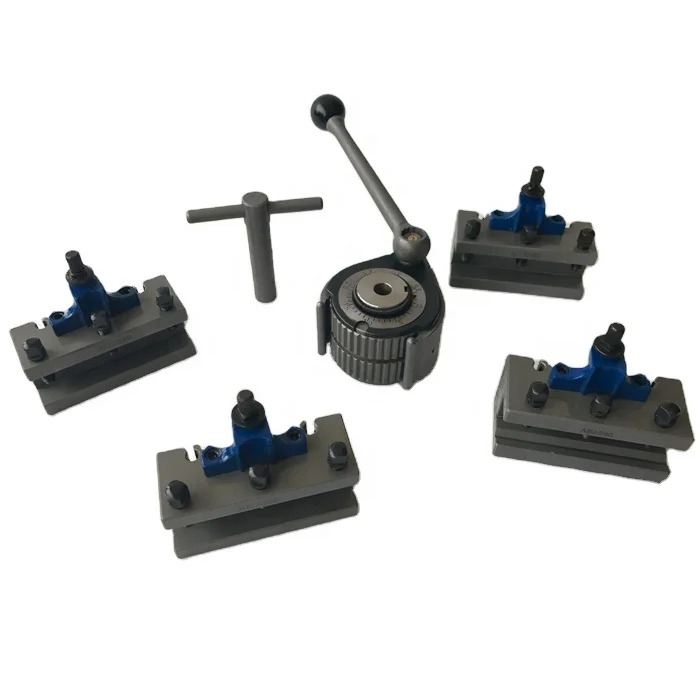

Быстросменный токарный станок, 40 позиций, размер B

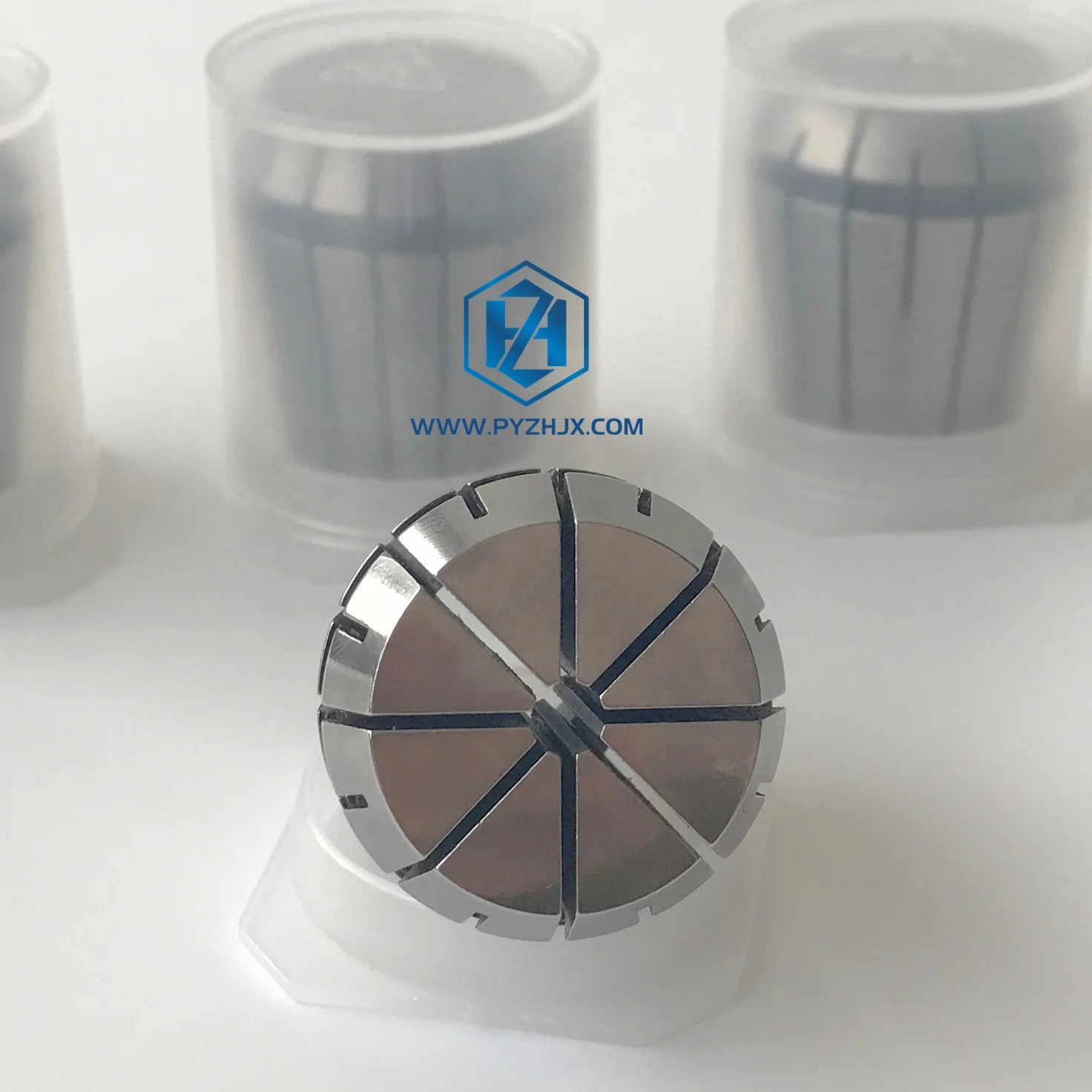

Цанга ER20 ER с высокоточной центральной пружиной станка
1,50 $ - 2,00 $

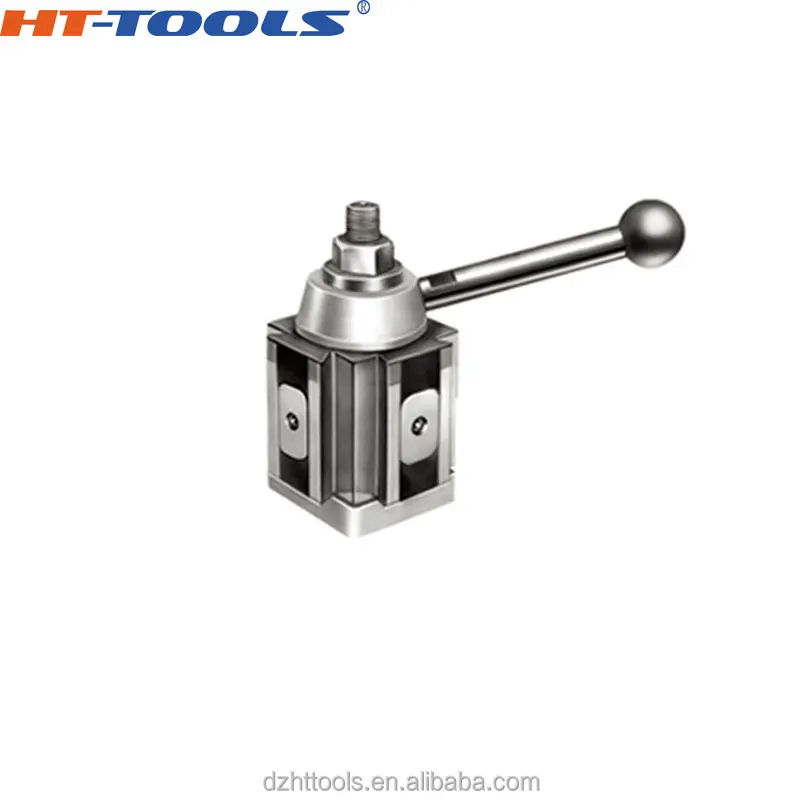

Инструмент быстрой смены, столб поршневого типа в США, столб инструмента блокировки

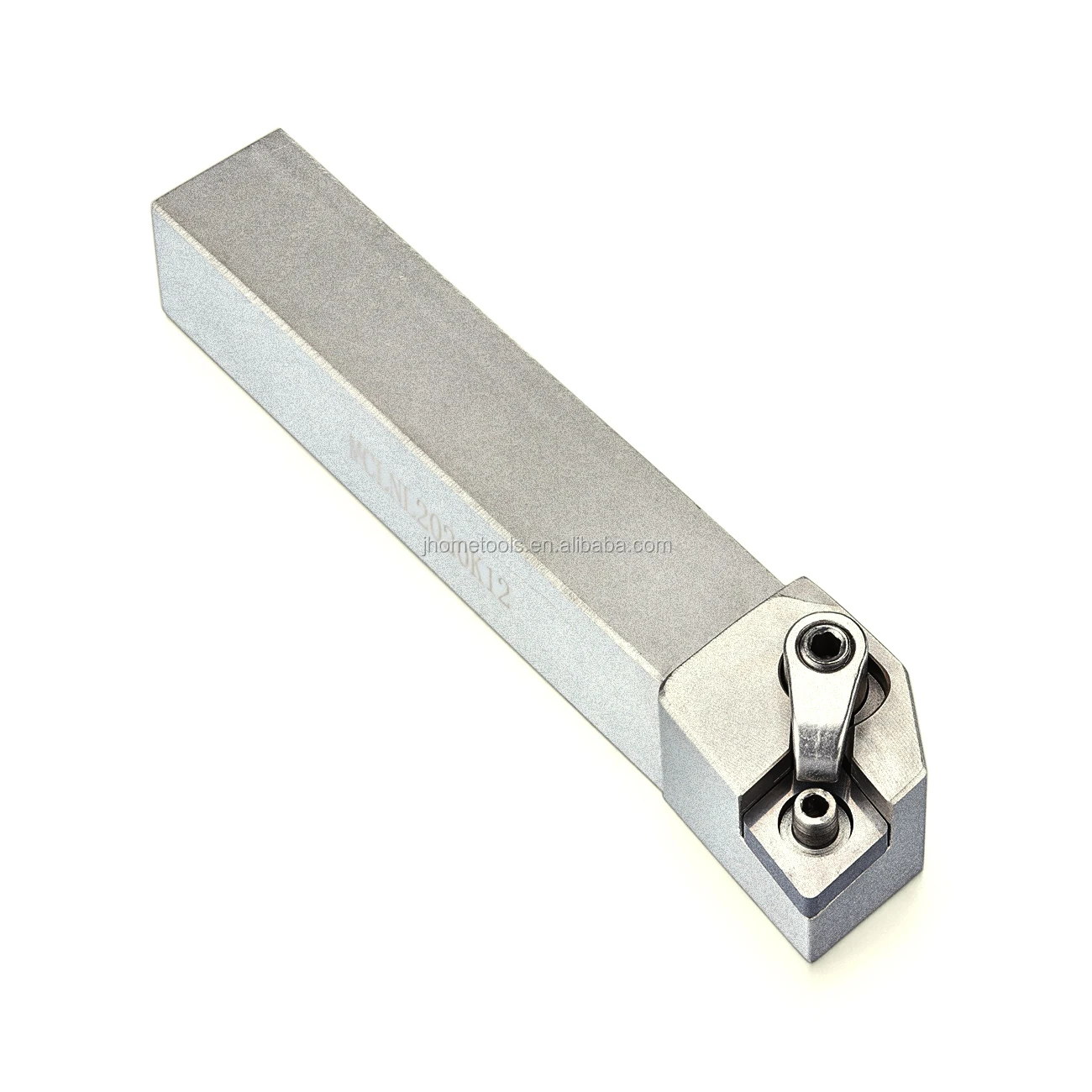

MCLNL2020K12 ЧПУ токарные станки машины поворотный держатель для cnmg120408 Вставить
