JAGUAR High Speed PCBA 70 Feeders 8 Heads SMT Chip Mounter
- Категория: Electronic Products Machinery >>>
- Поставщик: Shenzhen JAGUAR Automation Equipment Co. Ltd.
Сохранить в закладки 62513414805:
Описание и отзывы
Характеристики

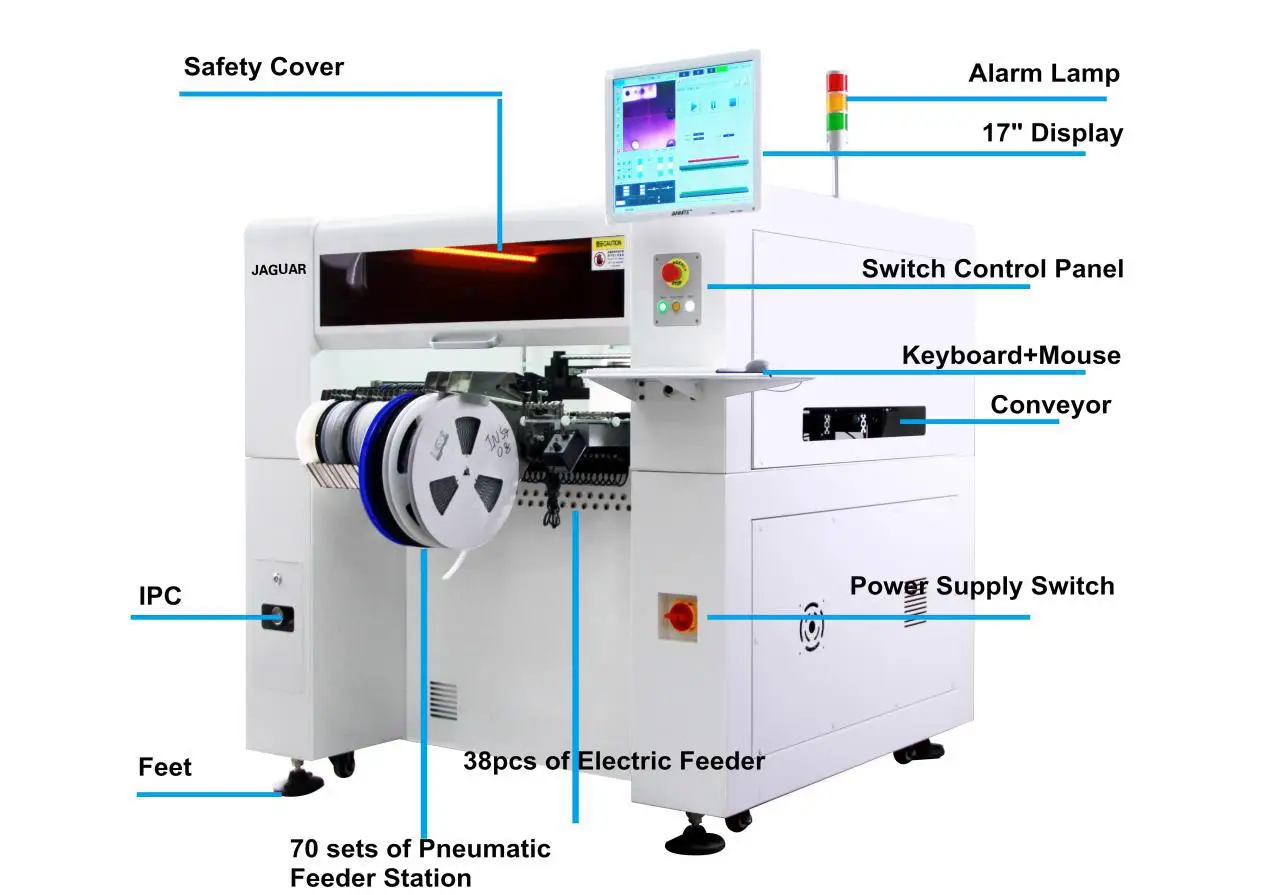

JAGUAR-A8L Automatic 8 Heads SMT Pick & Place Machine
JAGUAR-A8L pick and place machine is a high speed machine, which configured 8 heads and 70 feeder stations, it's max speed can reach to 15000CPH, which is very popular with it's high precision and special 3-sections PCB transmit.
Specification:
Feeder No. | 70 (Front 38, rear 32) | IC Tray No. | Support 12 sets |
Mounting Heads | 8 | XYZ Drive Guide Rail | TBI High-precision heavy-duty straight-line guide rail |
Average Power | 750W |
|
|
Positioning Accuracy | 0.01mm | Motion Drive System | Panasonic High speed DPS driver |
Nozzle Buffering Range | 5.0mm | Operating System | Independent development based on Windows operating system, support Windows XP, Win7 |
Weight | 550KGS |
|
|
Power Supply | 220V, 50Hz | Component Angle | 0~360°, synchronized rotation in motion |
Compressed Air | 0.5-06Mpa | X/Y Running Mode | Intelligent curve acceleration and deceleration linear linkage |
Driving Motor | Panasonic servo motor |
|
|
Rail Guide Adjustment Mode | Manual + Automatic | Alarm when open covers | deceleration or stop |
Mounting optimization | Program automation, continue production after mounting completed, no need to wait for resetting | X/Y Transmission Mode | Imported TBI high-precision ball screw rod + imported TBI heavy-duty linear guide |
Nozzle Vacuum Source | High-efficiency & energy-saving vacuum pump and vacuum tank | Mounting Mode | Manual. Semi-automatic, Automatic |
|
| Operating Window | Dual displays operation front and rear, more humane design |
Convenient Button | Offline, reset, automatic operation, clear alarm | Automated connection | Can automatically connect signal equipment at both end |
Max. Circuit Board Area | 650x380mm | Board Input Method | Three-stage transmitting boards-automatic connection from left to right, automatic PCB transmission positioning |
XY Max. Movement Range | 750x670mm |
|
|
Z Axis Max. Movement Range | 20mm | Visual Display | 2pcs of 17” industrial control display ratio 4:3, resolution 1280X1024 |
Belt Type Feeder | 8/12/16/24/32mm feeders, vibration feeder | Programming Mode | Point-to-point programming, visual programming, PCB file coordinates inputting, etc. |
Max. Mounting Speed | 15000CPH |
|
|
Average Mounting Speed | 12000CPH (Visual) | Recognition Camera No. | 1 Mark recognition camera, 8 high speed recognition camera, 1 high-precision 8 million pixel recognition camera |
Dimensions | 1500x1280x1410mm |
|
|

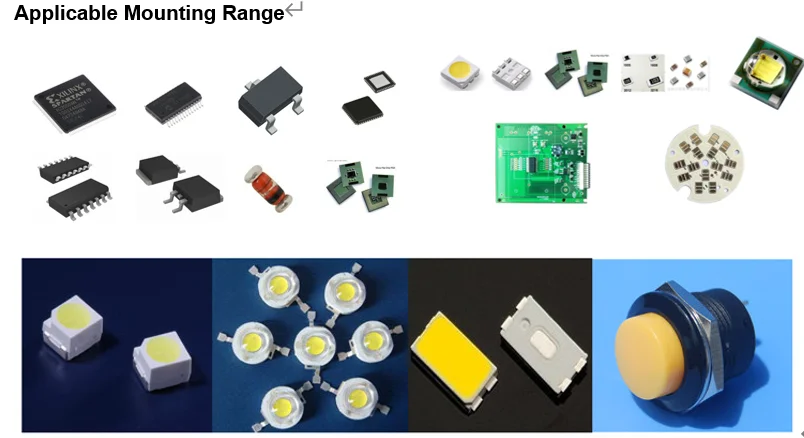

Applicable Mounting Range: Suitable for 0201, 0402, 0603, 0805, 1206, LED lamp beads, diodes, transistors, SOT, 45mm*45mm range pin pitch ≥0.3mm QFP, BGA etc. | |||
Product Details:
Product Advantages:

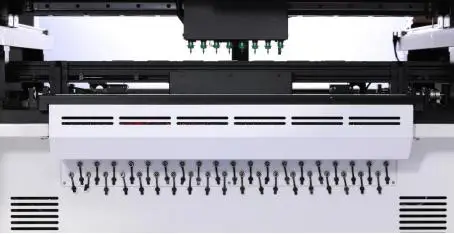

1. 8pcs of cameras: 1pc of Mark, 1pc of high precision, and 6pcs of high-speed recognition cameras, synchronously recognize, effectively ensure mounting speed and precision.
2.XY drive uses imported high-precision grinding ball screw rod + imported heavy-duty linear guide, quick positioning, low noise, high precision.
3.Panasonic Servo Motor and Drive, TBI precise linear guide, Japan Vacuum generator, JUKI high-precise nozzles, automatic feeding integrated system and high-configuration IPC - High precision, strong stability, promise 24-hour mounting stably.
4.Three-section transmitting boards-automatic connection from left to right (The first section is waiting for mounting, the second section is responsible for mounting (When the PCB board finishes mounting and transmits to the third section, the first section also receives the demand to prepare a new boards simultaneously.), the third section transmits the board from p&p machine to reflow oven. Effectively save time of transmitting boards and improve efficiency.
Please contact me if you need any machine!
Bst Rgds,
Nona Xiao/JAGUAR Automation
