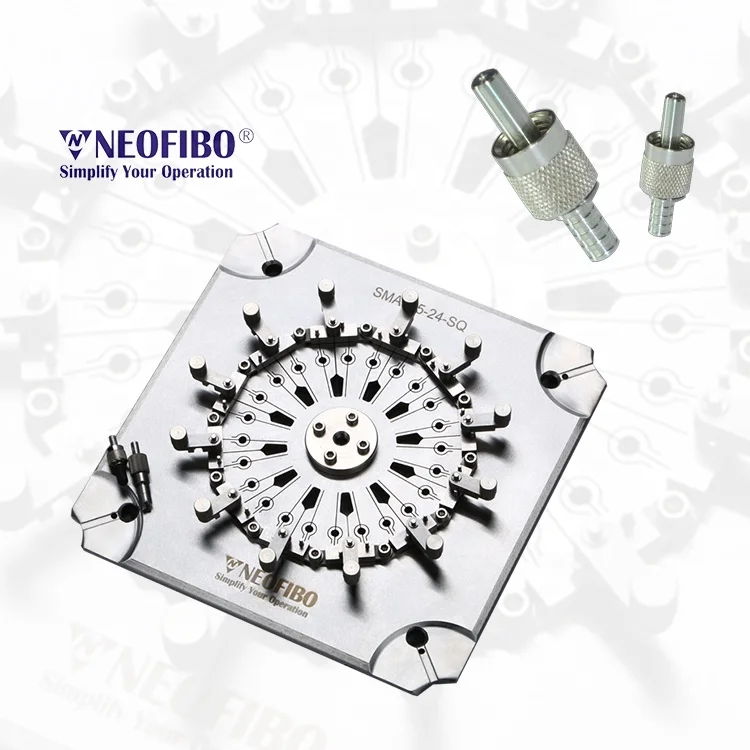

Neofibo SMA905 соединитель наконечник волоконно оптический sma905 24 разъема upc Полировочный зажим
- Категория: >>>
- Поставщик: Shenzhen Neofibo Technology Limited
Сохранить в закладки 62565626503:
Описание и отзывы
Характеристики
Neofibo SMA905 connector fiber optic sma905 ferrule 24 connectors sma905 upc polishing jig
Products Description
Description：
1. Designed for SMA905 polishing
2. Simple and flexible to operate.
3. High efficiency, polishing Max 24 SMA905 in one cycle.
4. Excellent SMA905 end-face polishing quality.
2. Simple and flexible to operate.
3. High efficiency, polishing Max 24 SMA905 in one cycle.
4. Excellent SMA905 end-face polishing quality.
5.The fixture effectively solves the problems of low polishing efficiency and long ferrule disassembly and assembly time during the polishing process of optical fiber connectors.
If you can't find a fixture suitable for you, please contact the supplier, we have professional staff to provide you with services.

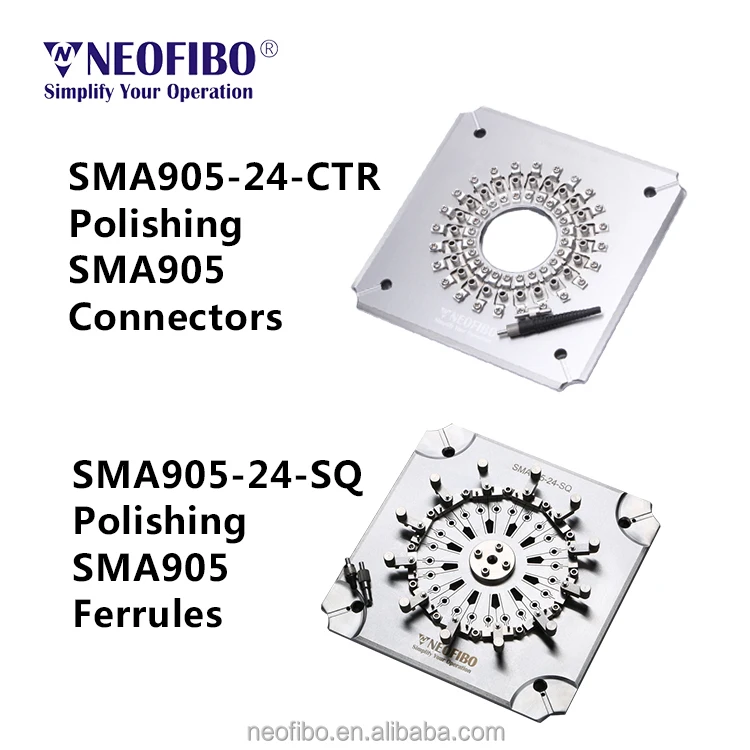

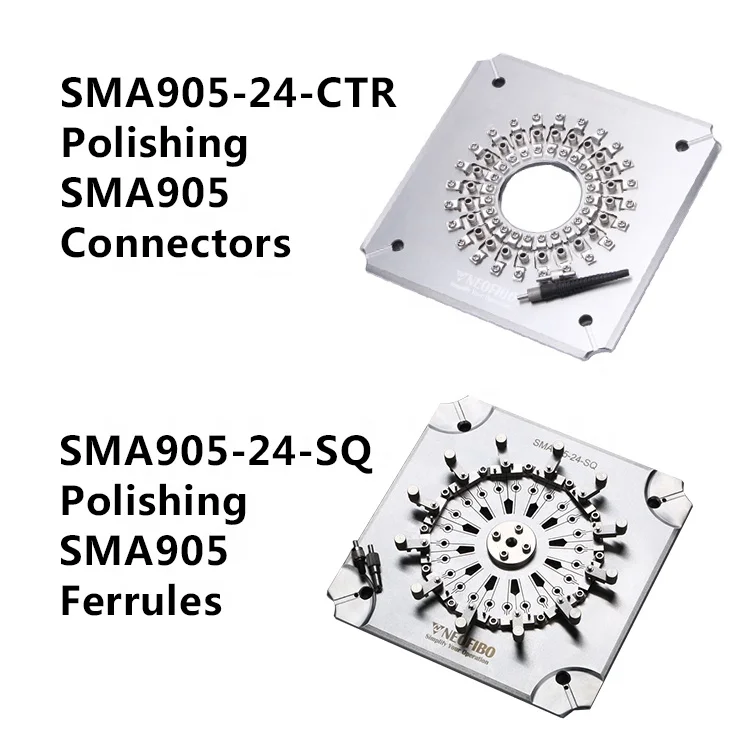

For SMA905 Connector
For SMA905 ferrules
Model | SMA905-24-CTR | SMA905-24-SQ | |
Brand | Neofibo | Neofibo | |
Connector Type | SMA905 Connector | SMA905 Ferrule | |
End-face | SMA905 Connector | SMA905 Ferrule | |
Ferrule Diameter | 3.175 mm | 3.175 mm | |
Capacity | 24 positions | 24 positions | |
Application | Polishing SMA905 | ||
Color | Silver | ||
Material | Stainless Steel | ||
Dimension (L*W*H) | 174*174*8 mm | ||
Net Weight / Gross Weight (kg) | 1.5 kgs / 2.0 kgs | ||

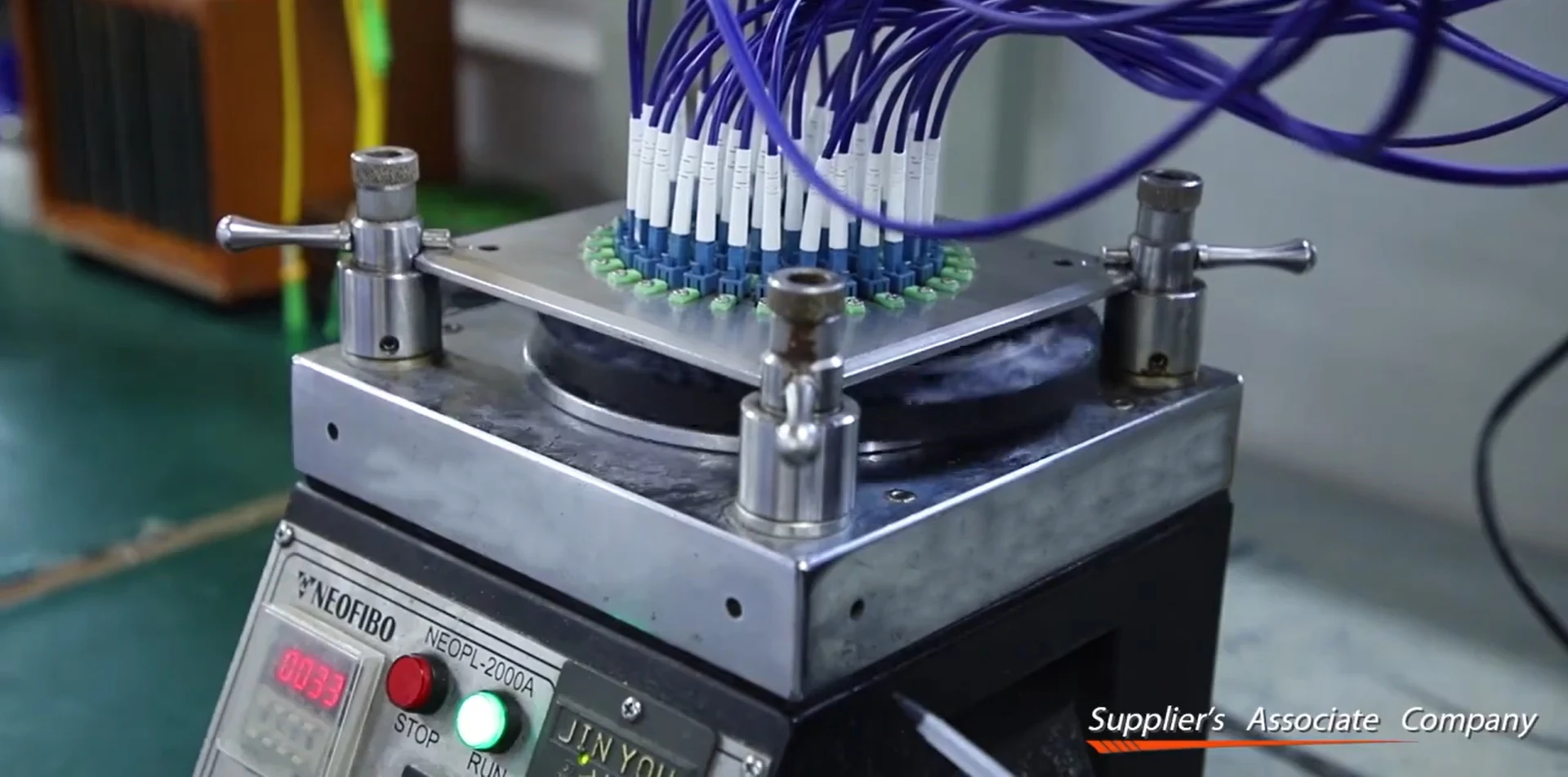

Suitable machines | Neofibo NEOPL-2000A polishing machine Seikoh Giken SFP-550 polishing machine The similar machines | ||
Application
> Mainly used for polishing fiber optic connector, patchcord, ferrule end face;
> Or non-standard materials like metal, glass, ceramic end face polishing;
> Or precision parts end face polishing.
> 24 connectors/ferrules can be polished at one time.

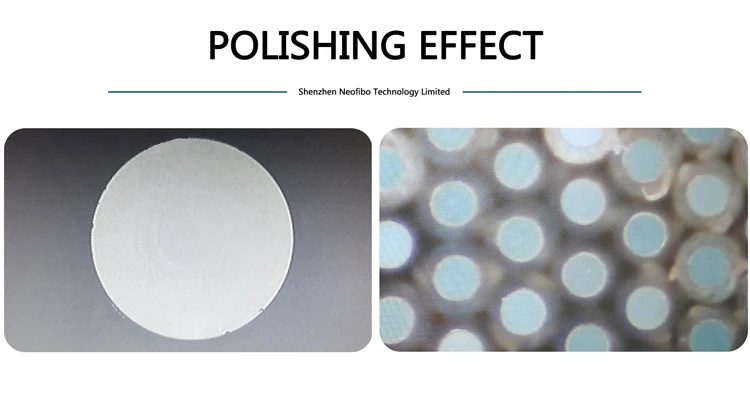

Polishing Effect

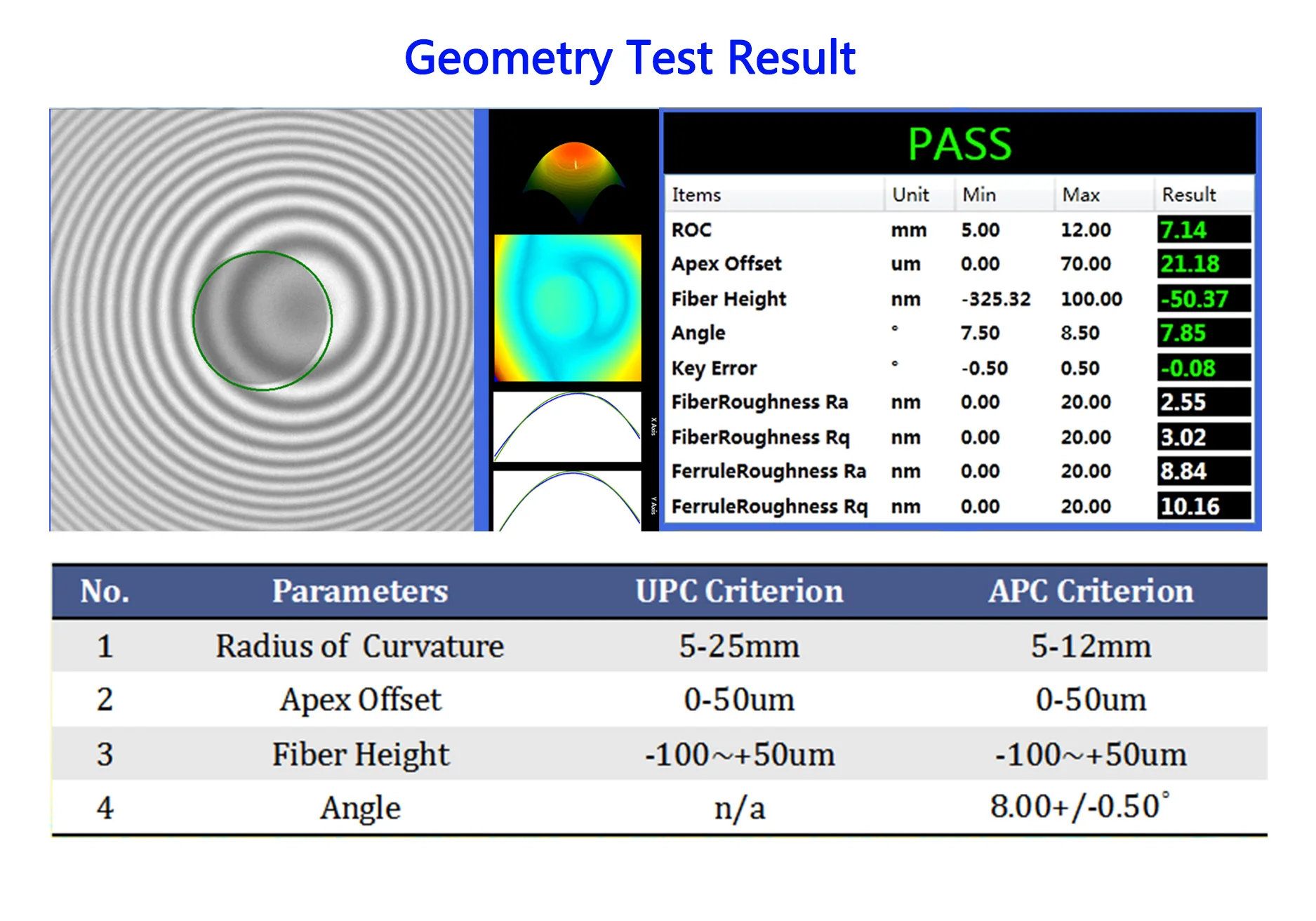

Geometry Test Result:
ROC statistics
Apex Offset statistics
Fiber Height Statistics
Angle Statistics
NO. | Parameters | UPC Criterion | APC Criterion |
1 | Radius of Curvature | 5-25mm | 5-12mm |
2 | Apex Offset | 0-50μm | 0-50μm |
3 | Fiber Height | -100~+50μm | -100~+50μm |
4 | Angle | n/a | 8.00+/-0.50° |

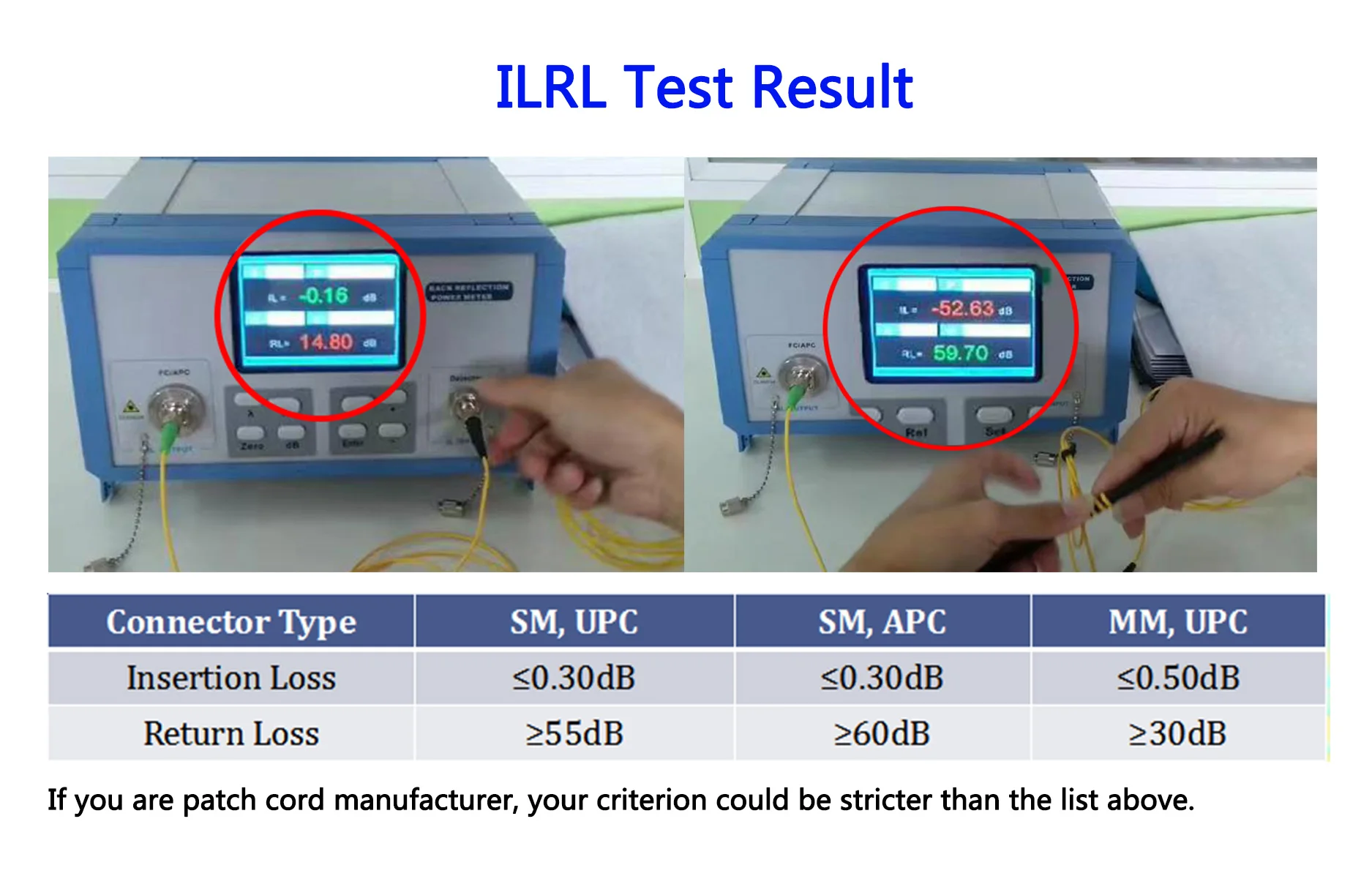

ILRL Test Result:
Connector Type | SM/UPC | SM/APC | MM/UPC |
Insertion Loss | ≤0.30dB | ≤0.30dB | ≤0.50dB |
Return loss | ≥55dB | ≥60dB | ≥30dB |
If you are patch cord manufacturer,your criterion could be stricter than the list above.
End-face Quality:
Polishing Process | 4 Process |
Return Loss | ≥50dB |
Top Curvatrue | 10~25mm |
Top Excursion | ≤50μm |
Core Hollow | ≤0.1μm |
Surface Roughness | ≤50nm |
Recommend Products
About Us
Shenzhen Neofibo Technology Limited
We has 13 years experience.could provide optic fiber production line and service for you. you can count on us to offer you the best solution.Neofibo is focusing on the field of fiber optic polishing solutions.We specialize in manufacturing fiber optic polishing machine, design various optical fiber connectors polishing fixtures, provide completed polishing process and materials for all kinds of fiber optic connectors.Neofibo can provide not only products, but also technical services and R & D support.
Neofibo : Your Reliable Supplier
① Can provide you with reliable polishing solution；
② 13-year Manufacturing Experience for OEM/ODM polishing program；
③ Independent research and development patent - Neoholder®；
④ Products have CE, ROHS certification；
⑤ Support online video synchronization inspection machine；
⑥ Equipment test report and operation guide can be provided；
⑦ SGS certified factory, delivery speed and secure,50 units in stock；
⑧ 30 days quality problems can be returned；
⑨ Free polishing film sample;
FAQ
1.Polished ferrules could not reach required shape or quality.
(1)Film is used over 40 times.
(2)Water doesn’t be used.
(3)Films are not cleaned completely.
(4)Ferrules and jig are not fixed correctly.
(5)The distance adjustment between screw top and Plane A is not correct.
2.Bad quality for the polished surface.
(1)Film is used over 40 times.
(2)Polishing liquid is not used.
(3)Film is dirty.
(4)Ferrules are not cleaned completely.
(5)Scraped by film when pulling out the ferrules.
3.How can we guarantee quality?
(1)Always a pre-production sample before mass production;
(2)Always final Inspection before shipment;
4.what services can we provide?
Accepted Delivery Terms: FOB,CFR,CIF,EXW,DDP,DDU,Express Delivery；
Accepted Payment Currency:USD,EUR,HKD,CNY;
Accepted Payment Type: T/T,L/C,Credit Card,PayPal,Western Union,Cash,Escrow;
Language Spoken:English,Chinese
