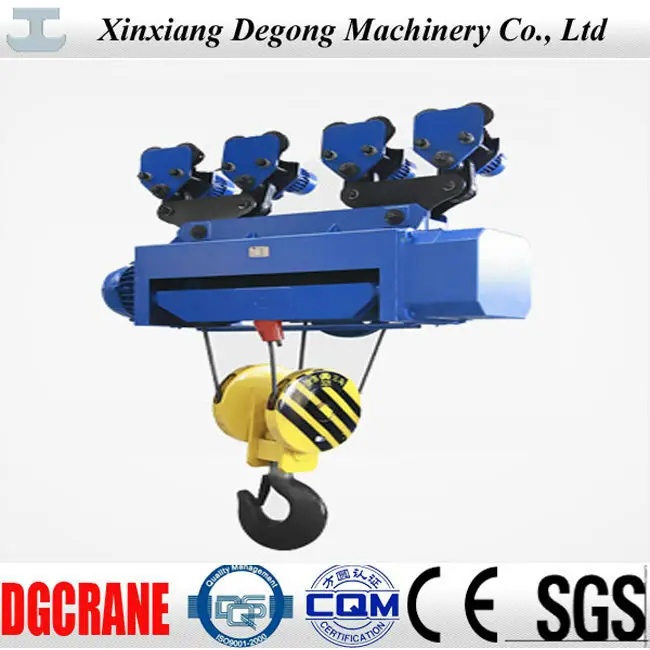

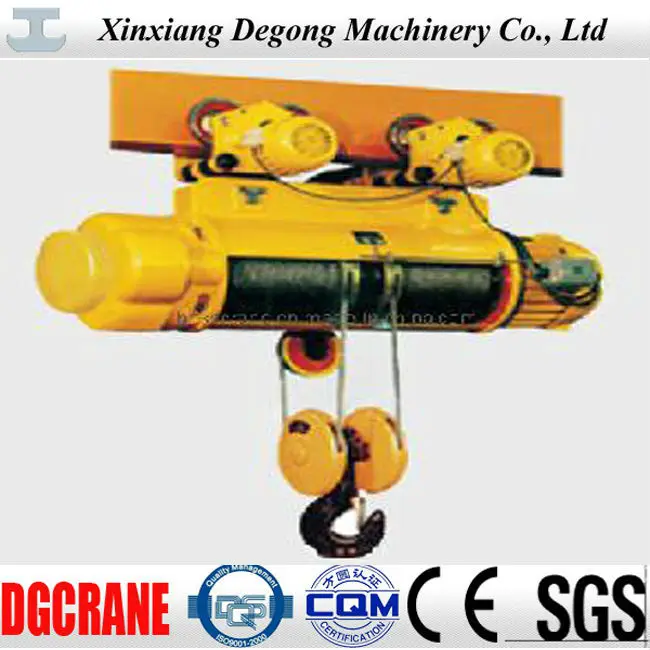

Электрический тельфер модели CD1 / МD1 из Китая

Электрический тельфер модели CD1 / МD1

Взрывозащищенный Электрический тельфер

  Таль электрическая металлургической промышленности

 Новая структура электрической лебедкой

  Изогнутый рельс электрической лебедкой

Мини электрическая лебедка

1. краткое описание

   Электрический тельфер модели CD1 - это компактный, с небольшими габаритами, легковесный механизм, с одной скоростью подъема груза - 8 метров в минуту, который приводится в действие с помощью шестикнопочного пульта дистанционного управления. Грузоподъемность таких механизмов - от 0,5 до 5,0 т. Высота подъёма груза (длина троса) - от 6 до 30 метров.

   Главное отличие тельфера модели МD1 от модели СD1 – это двухскоростное исполнение двигателя. Скорости подъема у модели МD1 две - 8 (основная скорость) и 0,8 (мини-скорость доводки) метров в минуту. В остальном, это такой же надёжный, долговечный, простой в управлении и недорогой грузоподъёмный механизм, который, благодрая своей модульной конструкции, может быть легко модифицирован под конкретные нужды Вашего предпрятия.

2. В комплект поставки тельферов CD1 и MD1 входит:

  1.двигатели подъема и передвижения оборудованы защитой от перегрева;
  2.кабельный пульт управления (6 кнопок + кнопка "стоп");
  3.тормоз на передвижение;
  4.канатоукладкчик;
  5.трос длиной 6, 9, 12 18 или 30 метров.


Номер Модели

CD1/MD1

Грузоподъемность (т)

0.25

0.5

1

2

3

5

10

16

20

высота подъема (м)

3 - 9

3- 9

6- 30

6- 30

6- 30

6- 30

9- 30

9- 18

9- 18

поскорость подъема (м./м.)

8, 0.8/8

7, 0.7/7

3.5, 0.35/3.5

4

 скорость движения (м./м.)

20

20/30

20

20

Веревка

Диаметр  (мм)

3.6

4.8

7.7

11

11

15

15

17.5

24

структура

6x 19

6 x 37 + 1

трос длиной

16-22b

16-28b

16-28b

20a-32c

20a-32c

25a-45c

32b-63c

45b-63c

56b-63c

двигатель подъема

мощность (kw)

0.4

0.8, 0.2/0.8

1.5, 0.2/1.5

3.0, 0.4/3.0

4.5, 0.4/4.5

7.5, 0.8/7.5

13, 1.5/13

13, 1.5/13

18.5

вращение

1380 об / мин

Ходовой мотор

мощность  (kw)

0.06

0.2

0.2

0.4

0.4

0.8

0.8x2

вращение

1400 об / мин

1380 об / мин

Совместный номер (раз)

120

рабочая долг

Middle FC= 25%

источник питания

380V, 50Hz, 3

 вес  (килограмм)

10%(+ /-)

CD1

44-46

121-130

137-220

221-353

281-450

440-726

1050-1450

1130-1286

//

MD1

//

138-147

164-247

256-388

310-480

530-780

1100-1500

1220-1376

//

   Электрическая таль оснащена двигателем переменного тока 380 В, с частотой 50 Гц и состоит из двигателя подъема, редуктора, барабана для намотки стального каната, механизма передвижения. Тормоз на механизме подъема может быть электромагнитным, дисковым или колодочным, а также комбинация этих вариантов. Дистанционное управление механизмом выполняется с помощью кнопочного пульта.

   Электрическая таль может применяться как отдельный механизм для поднятия грузов, а может быть составляющей конструкции козловых, мостовых или консольных кранов. Функциональность такой тали ограничена лишь ее грузоподъемностью и длиной монорельса (двутавра), на который она установлена. Таким образом, передвижная электрическая таль позволяет не только поднимать и опускать груз, но и перемещать его горизонтально.

   Электрические тали могут применяться на закрытых складах и в производственных цехах при температуре от -20 до +40 °С. При необходимости тали могут быть изготовлены для температуры эксплуатации от -40 до +40 °С. В условиях опасных производств используются модификации для работы в химическиагрессивных, пожароопасных и взрывоопасных средах.
