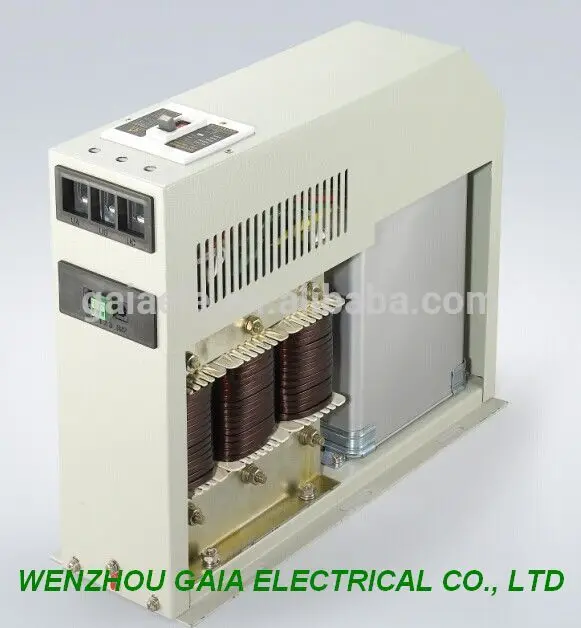

Трехфазный интегрированы интеллектуальный мощности конденсатор с фильтрацией реактор

Product Overview

Description

Интегрированные Интеллектуальные силы конденсатор фильтрация реактора   Используется в распределения низкого напряжения сети, Таких как строительство, Промышленном строительстве, Город электросетей, Сельских электросетей, И др. Его можно стабильное напряжение, Уменьшить потери линии, Улучшить коэффициент мощности и сохранения энергии. Изменили традиционные компенсации реактивной устройство, которое громоздкие и тяжелых структурная модель, И так больше экономия затрат, Легко поддерживать.

Технические данные:



(1)    Состояние окружающей среды (2) защита отклонение

Температура окружающей среды: -35 ~ 65 °C ( -25 ~ 45 °C ) Напряжение: ≤0. 5%

Относительная влажность: 40 °C , 20-90% Ток : ≤1. 0%

Атмосферное давление: 79.5 ~ 106.0kpa Температура: ± 1 °C

(3) состояние: ±0. 01 s

Номинальное напряжение: ~ 200 В или ~ 380 В (4) параметры

Допустимое отклонение : ± 20% Отклонение : Минимальная емкость 75%

     Напряжение сигнала: синусоида, время конденсатор переключатель: 10 s

     Общая не более чем 5% емкость: один ≤ ( 20+20 ) Квар

Частота: 48.5 ~ 51.5 Гц

Рассеиваемая мощность: < 0.5 Вт ( Отрезать конденсатор )

                                 < 1 Вт ( Входной конденсатор )

(5) требования безопасности (6) Параметры надежности

Удовлетворить “использование технические условия Точность управления : 100%

Dl/T842-2003 Низкого напряжения шунта размещение домашних животных Количество переключатель: 1 миллионов раз

Конденсатор устройства ”конденсатор Время выполнения гниения ставка: ≤0. 1%/10000

(7) измерения отклонения аварийность годовой: 0.1%

Напряжение: ≤0. 5% ( В течение 80% ~ 120% Номинальное напряжение )

Ток: ≤1. 0% ( During5 % ~ 20% Номинальный ток )

≤0. 5% ( During20 % ~ 120% Номинальный ток )

Коэффициент мощности : ±0. 01



Модель и спецификация

Название	Структура	Емкость (квар)	Тип	Размеры (мм) L * W * H
Интеллектуальная конденсатор	Три фазы (треугольник)	15*1	GA C-(треугольник)/15-1	350*110*300
		20*1	GA c-(треугольник)/20-1	350*110*300
		30*1	GA C-(треугольник)/30-1	350*110*300
		40*1	GA C-(треугольник)/40-1	350*110*300
		7.5*2	GA C-(треугольник)/15-2	350*110*340
		10*2	GA C-(треугольник)/20-2	350*110*300
		15*2	GA C-(треугольник)/30-2	350*110*300
		20*2	GA C-(треугольник)/40-2	350*110*340
Интеллектуальная конденсатор	Однофазный Y	3.3*3	GA C-Y/10	350*110*300
		5*3	GA C-Y/15	350*110*300
		6.67*3	GA C-Y/20	350*110*300
		8.33*3	GA C-Y/25	350*110*340
Специальные требования могут быть изготовлены по желанию клиентов.
