Electric Suction Self Cleaning Filter for Water Purification

Product Overview

Description

электрический всасывающий самоочистки фильтр для очистки воды





устройство состоит из двух этапов фильтрации, грубая предварительный фильтр и из нержавеющей стали тонкой очистки.нежелательные твердые частицы накапливаются на внутренней поверхности тонкой очистки, построение фильтрторт, который фильтрует даже более мелкие частицы, создавая перепад давления. после того, как давлениепадение достигает заданного уровня, в цикл полоскания активируется завод поставляется система управления.твердые вещества удаляются из тонкой очистки с помощью пятно метод обратной промывки, которыйагрессивно засасывает грязь от экрана, похож на пылесос, и осуществляется всливной через промыть клапан. грязь коллектор вращается, обеспечивая весь экран очищаетсякаждый цикл. процесс занимает считанные секунды, без перерыва системы поток.





электрический всасывающий фильтр метод Управления

фильтр имеет дифференциальный выключатель и интегратор. после того, как падение давления достигает заданного уровня, в цикл полоскания активируется PLC контроллер.





электрический всасывающий фильтр Функция

структура компактныйнизкий расход водыфильтр тонкой очистки градусовнизкий перепад давления





электрический всасывающий фильтр применение



1. Охлаждение воды лечения: такие как градирни, воды дополнения системы, система кондиционирования воздуха, системы теплообмена.

2. Сырой воды лечения: такие как поверхность воды, озеро, морской воды, резервуар для воды, хорошо, чтобы удалить молоть, песок, водоросли, организма и т. д.

3. Велоспорт промышленность вода: градирни, процесс полировки воды, ионообменной воды, процесс распыления воды, теплообмен завод, прокатки завод, литье завод и т. д.

4. Орошение: ферма, с поле, гольф, газон и т. д.

5. Оборотной воды







фильтр градусов



Mic мкм	100	120	150	200	400	800	1500	3000
сетка	150	120	100	80	40	20	10	5

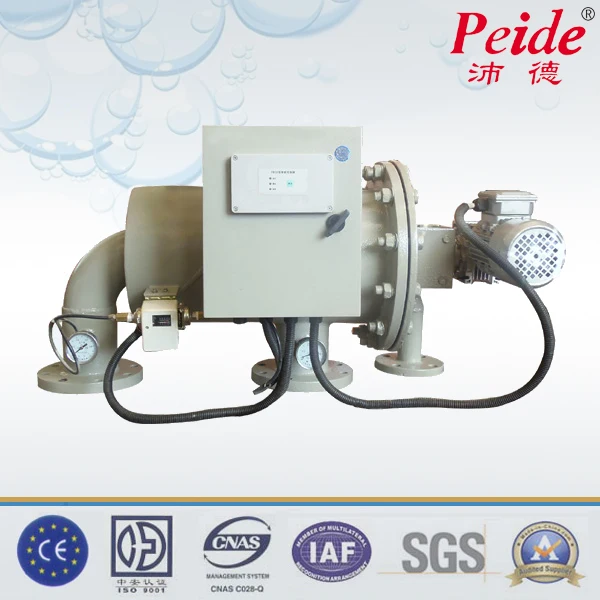

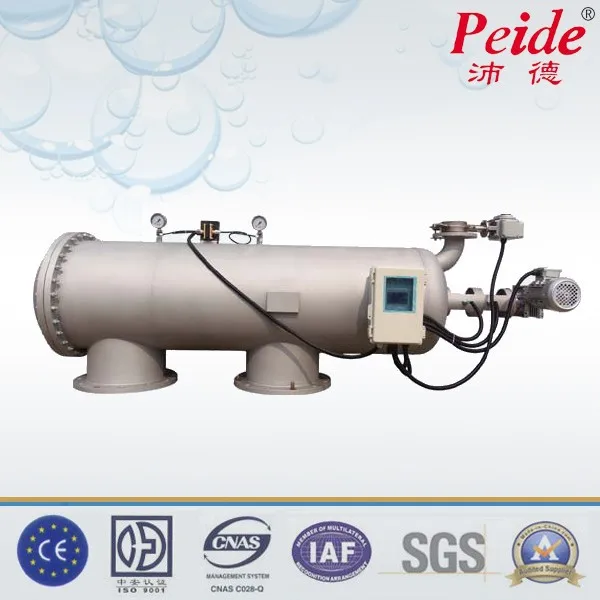

электрический всасывающий фильтргоризонтальный тип

модель	в и из диаметра (мм)	расход (Т/Ч)	площадь фильтра (cm2)	слива (мм)	расход воды (Л)	мотор (Квт)	вес (КГ)
XLQ-50XM	50	20	1500	50	75	0.55	85
XLQ-80XM	80	50	1500	50	75	0.55	87
XLQ-100XM	100	80	3000	50	150	0.55	210
XLQ-125XM	125	100	3000	50	150	0.55	212
XLQ-150XM	150	150	7000	50	150	0.55	220
XLQ-200XM	200	300	7000	50	150	0.55	220
XLQ-250XM	250	450	11000	80	400	0.55	395
XLQ-300XM	300	600	11000	80	400	0.55	405
XLQ-350XM	350	900	13500	80	400	0.55	625



установите путь	горизонтальная
блок емкость	15-900 T/Ч, Достижения параллельно установить для достижения большой мощности
мин рабочее давление	0.25Mpa
макс рабочее давление	1.0Mpa, 1.6Mpa
точность фильтр	100-3000um
контроль способ	перепад давления, время и руководство
максимальная температура	65 & #8451; (reach до 100 & #8451; при необходимости)
назад время стирки	50-90 S
скорость вращения	14-20 об./мин.
чистый путь	тип сканирования
перепад давления в очистке	0.01-0.08Mpa
обратно мыть расход воды	приблизительная 280-310L
напряжение	220В 380 В, 50 Гц, 3Ф, КОНТРОЛЛЕР: 220 В
мощность двигателя	0.37Kw
материал	углеродистая сталь с антикоррозионным живописи
экран	мульти сетка из нержавеющей стали + пвх структура
сливной клапан	чугун с антикоррозионным живописи
PLC контроллер





Pressure падение ПРОТИВ расход

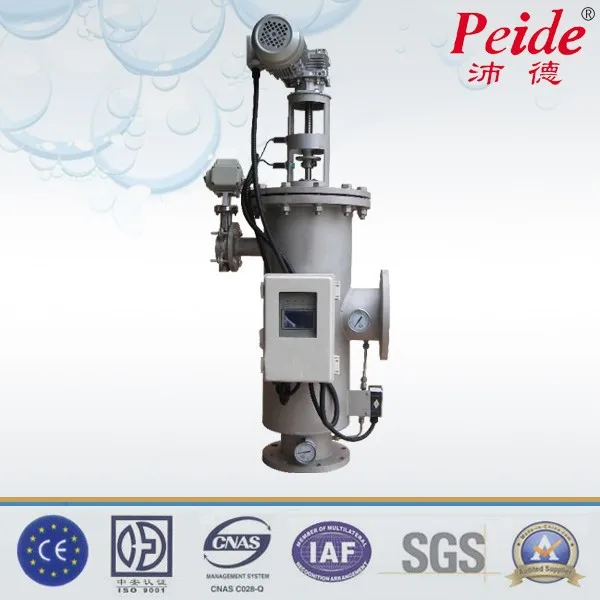

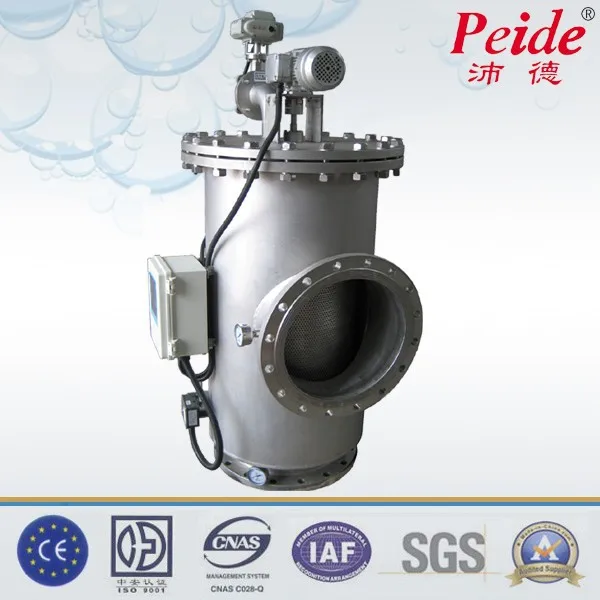

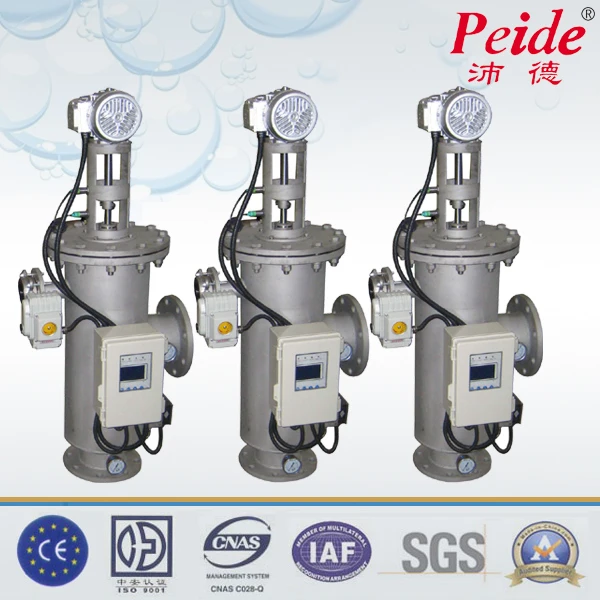

воды filteвертикальнаятип



модель	в и из диаметра (мм)	расход (Т/Ч)	фильтр площадь (cm2)	слива (мм)	воды расход (Л)	мотор (КВТ)	вес (КГ)
XLQ-200XT	200	300	7500	50	250	0.55	340
XLQ-250XT	250	450	11000	80	400	0.55	350
XLQ-300XT	300	650	11000	80	400	0.55	365
XLQ-350XT	350	900	13800	80	400	0.55	630
XLQ-400XT	400	1200	13800	80	400	0.55	650
XLQ-350XT	350	1500	13800	80	400	0.55	690





установите путь	вертикальная установка
блок емкость	15-900 T/Ч, достижения параллельно установить для достижения большой мощности
мин рабочее давление	0.25Mpa
макс рабочее давление	1.0Mpa, 1.6Mpa
точность фильтр	100-3000um
контроль способ	перепад давления, время и руководство
максимальная температура	65 & #8451; (reach до 100 & #8451; при необходимости)
назад время стирки	60-120 S
скорость вращения	14-20 об./мин.
чистый путь	тип сканирования
перепад давления в очистке	0.01-0.08Mpa
обратно мыть расход воды	приблизительная 500L
напряжение	220В 380 В, 50 Гц, 3Ф, Контроллер: 220 В
мощность двигателя	0.37Kw
материал	углеродистая сталь с антикоррозионным живописи
экран	316SS (Тканые,, многослойная спекается, клин)
сливной клапан	чугун с антикоррозионным живописи
PLC контроллер



падение давления ПРОТИВ расход





электрический всасывающий фильтр установить обратите внимание

1. Один обратный клапан должен быть установлен на выходе фильтра. вернуться давление и обратно воду запрещено, в случае использования экрана в форме.

2. Если система вок давление 0.8MPa, должны установить перерыв клапан в дренажной трубы, чтобы уменьшить влияние на экран.

3. Обратите Внимание двигателя направление вращения. отключить питание сразу, как только назад вращающийся (против часовой стрелки) происходит.)

4. Установка каждая часть в соответствии с направлении стрелки.

5. Sudden сброса давления на выходе трубы запрещено. принять нормальный рабочее давление 1.3MPa например, если вдруг открыть филиал клапан на выходе, это произойдет мгновенный огромным отличается давление, которые повреждают экран.

6. убедитесь, что фильтр используется при правильном рабочее давление, емкость.

7. Если сигнализации, открыть перепускной клапан для временного вернуться стиральная решения.

8. убедитесь, что блок управления есть постоянное питание. если сила, пользователи могут открыть перепускной клапан, закрыть в и выпускной клапан и блок управления переключатель.







электрический всасывающий фильтр Установки вид







видео принцип работы:https://www.youtube.com/watch?v=61YAxgeWdro

установить требование



1. Держите пространство для фильтра установке и обслуживании.

2. дренажная трубка длина не больше, чем 20 м. избежать более выключается, держать выпускная труба параллельно с землей.

ater фильтр Тестирование

1. Закройте впускной выпускной клапан перед тестирования. открыть перепускной клапан. мыть загрязнений пребывания в трубы.

2. Откройте впускной клапан постепенно. пусть воду в фильтр до воздух выходит из фильтр дом.

3. Проверьте утечки совместное участие, проверить в/outlet манометр. подключите питание, когда доходит до давлением системы.

4. установить время дренажа на основе система данных давления.

5. Откройте выпускной клапан с если тестирование нормально. рядом-перепускной клапан в норму фильтрации.

6. Соблюдайте несколько перепад давления изменения и дренаж. отделка тестирование, если нормально.



оборудование может через в эксплуатацию непосредственно, как уже имеет пробного тестирования. пользователи могут настроить параметры на основе фактического использования. изменение реле программа и параметр запрещено.



первый операция уведомлениеследуйте ниже шагов в первую операция:проверьте дренажная трубка связи. не до-угол наклона.проверьте соединение затянуть или нет.проверьте блок управления в сухом помещении.подключите кабель питания, зеленый означает нормальный. убедитесь, что электрических частей сухая. воду запрещено в блок управления.

электрический всасывающий фильтр Внутренняяфитинг
