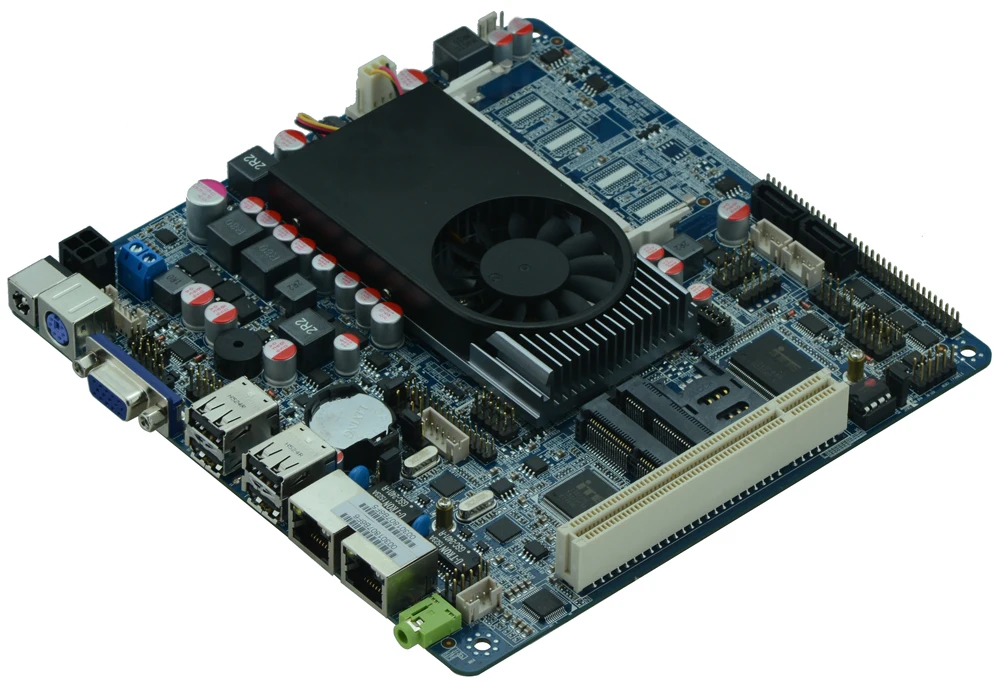

Intel 3317u все в одной материнской ITX_K68_I5 тонкий промышленных встроенных материнская плата с 8 * USB 6 * COM

модель NO.

ITX-K68_I5 VER: 1.1

ПРОЦЕССОР

интегрированный Контроллер Intel ® 3317U/1.70 Г двухъядерный процессор, TDP 17 Вт

чипсет

Intel ® NM70 Микросхем

памяти

1 * SO DDRIII, Поддержка 1600/1333 МГц памяти, до 8 ГБ

можно интегрировать DDR3 2 Г или 4 Г

дисплей

интегрированный Контроллер Intel ® HD Graphics

поддержка 2 * VGA, 1 * HDMI, 1 * LVDS (Поддержка двухканальной 24BIT)

поддержка VGA, HDMI, LVDS Синхронный/асинхронный дисплей

LAN

2 * RTL8111E 10/100/1000 Мбит/С Ethernet, Поддержка Wake-on-LAN/PXE

хранения

3 * SATAII, скорость Передачи данных до 3 Гбит

аудио

интегрированный ALC662 6-канальный выход. Поддержка MIC/Line-out.

советую 8Ω5W Громкоговоритель

Слоты расширения

1 * Мини-pcie, Поддержка WI-FI/3 Г (Перемычка функция управления замена)

1 * Поддержка MSATA SSD/WIFI, SSD скорость передачи данных до 6 Гбит

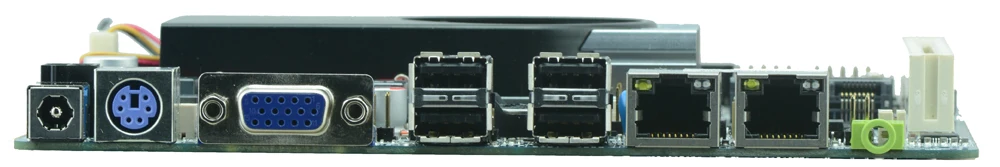

задней I/O

4 * USB2.0

1 * PS/2

1 * VGA

2 * RJ-45

1 * Линейный выход (Зеленый)

1*8 В ~ 36 В DC_JACK

разъемы Ввода/Вывода

1 * LVDS (2 * 15-контактный), Поддержка двухканальной LCD 24BIT дисплей

1 * LVDS ИНВЕРТОРА (1 * 6pin)

1 * JHDMI (2 * 8-контактный)

2 * JVGA1 (2 * 5pin)

6 * RS232 COM, COM3 Поддержка 485/422 И 9-й имеет власть

1 * TX-RXCOM RS485/422 2 * 5Pin

1 * LPT (2 * 13pin)

4 * USB2.0 (Mini-PCIE Поддержка 3 Г, Поддержка 2 * SB2.0)

1 * PS/2 (1 * 6Pin)

1 * АУДИО (Аудио интерфейс 2 * 5pin)

1*120 P PCI

1 * sim-карты разъем

2 * PWROUT Жесткий диск интерфейс питания

1 * FP1 (2 * 5pin кнопки на Передней панели и ПРИВЕЛО подключен)

1 * ATX_8V ~ 36 VInput интерфейс питания и 1*2 P Синий

интерфейс вентилятор

2 * CPUFAN 4pin

GPIO

1 * GPIO (Поддержка 4-функция GPIO)

BIOS

АМИ 32 МБ Flash ROM

сторожевой

функция сброса поддержка оборудования (L256, 0 ~ 255 секунд)

Потребляемая мощность

DC_8V ~ 36 В потребляемая Мощность

рабочая Температура.

-10 & #8451; ~ 60 & #8451;

Температура хранения.

-20 & #8451; ~ 70 & #8451;

влажность

5%-95% (относительная влажность; без образования конденсата)

размеры

170 мм х 170 мм

НЕТ.

модель No.

ПРОЦЕССОР

памяти

дисплей

LVDS

LAN

USB

COM

RS485/422

мощность

1

ITX-K68 VER: 1.1

1037U/1.80 Г

1 * SODDR3

2 * VGA

2 * 24BIT

2 * RTL8111E

8

6

COM3

8 В ~ 36 В

2

ITX-K68_I5 VER: 1.1

3317U/1.70 Г

1 * SODDR3

2 * VGA

2 * 24BIT

2 * RTL8111E

8

6

COM3

8 В ~ 36 В
