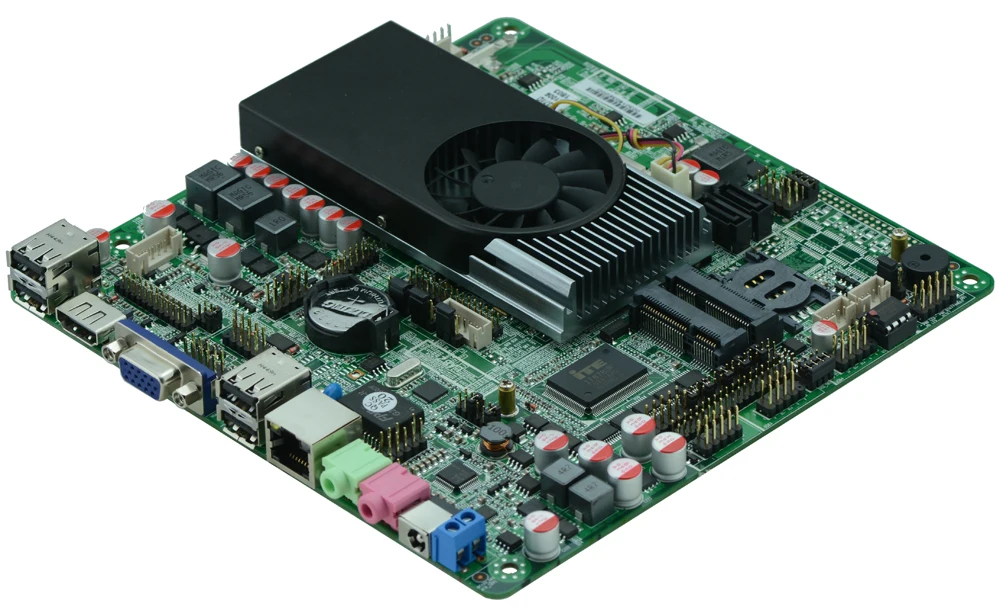

Intel 3317U процессора Все в одном motherboars ITX_M100_I5 ультратонких встраиваемых промышленных материнская

модель NO.

ITX-M100_I5 VER: 1.5

ПРОЦЕССОР

Intel 3317U двухъядерный 22-нм Процессор 1.7 ГГц TDP 17 Вт

чипсет

Intel ® NM70 микросхем

памяти

1 * SO DDRIII слот, поддержка 1600/1333 МГц памяти, макс. до 8 ГБ

графика

системная плата intel ® HD Graphics

поддержка 1 * VGA, 2 * HDMI, 1 * LVDS (поддержка двухканальной 24BIT)

VGA, HDMI, LVDS поддержки синхронный/асинхронный дисплей

LAN

1 * RTL8111E Gigabit LAN, поддержка Wake-on-LAN/PXE

хранения

2 * SATAII, скорость передачи данных до 3 Гбит

аудио

ALC662 6 канал HD аудио контроллер, поддержка MIC/Line-out/усилитель

рекомендуем использовать 3Ω2W динамик

Слоты расширения

1 * Мини-pcie слот, поддержка WI-FI/3 Г модуль (Перемычка функция управления замена)

1 * MSATA слот, поддержка SSD/WIFI, SSD скорость передачи данных до 6 Гбит (Перемычка управления функция замены)

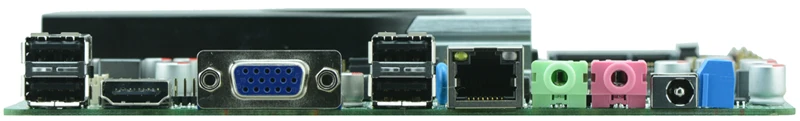

задней I/O

4 * USB2.0

1 * HDMI

1 * VGA

1 * RJ-45

1 * Линейный выход (Зеленый)

1 * Микрофон (Красный)

1*12 В DC_JACK вход

разъемы Ввода/Вывода

1 * LVDS (2 * 15-контактный), поддержка двухканальной 24 БИТ ЖК-дисплей

1 * LVDS ИНВЕРТОРА (1 * 6pin)

1 * JHDMI (2 * 8-контактный)

1 * JVGA1 (2 * 5pin), же сигнал с DB15

6 * RS232 COM, COM2/COM3 поддержка RS485/422, 9-я КОНТАКТНЫЙ с зарядки функция

1 * TX-RXCOM RS485/422 разъем, 2 * 5Pin

1 * LPT заголовок (2 * 13pin)

4 * заголовок USB2.0 (Если Мини-pcie слот для 3 Г модуль, поддерживает только 2 * USB2.0)

1 * PS/2, КБ/MS разъем (1 * 6Pin)

1 * АУДИО аудио разъем на передней панели (2 * 5pin)

1 * sim-карты разъем

2 * PWROUT (ЖЕСТКИЙ ДИСК разъем питания)

1 * FP1 передняя панель кнопки и индикатор разъем (2 * 5pin)

1 * ATX_12V

Интерфейс вентилятор

1 * CPUFAN 4pin; 1 * SYSFAN 3pin

GPIO

1 * GPIO (Поддержка 4-функция GPIO)

BIOS

АМИ 32 МБ Flash ROM

сторожевой

функция сброса поддержка оборудования (L256, 0 ~ 255 секунд)

Потребляемая мощность

DC_12V одноместный питания

рабочая Температура.

-10 ° C ~ 60 ° C

Температура хранения.

-20 ° C ~ 70 ° C

влажность

5%-95% (относительная влажность; без образования конденсата)

размеры

170 мм х 170 мм

нет.

модель No.

ПРОЦЕССОР

памяти

дисплей

LVDS

LAN

USB

COM

RS485/422

мощность

1

ITX-M100_610 VER: 1.2B

1037U/1.80 Г

1 * SODDR3

1 * VGA

2 * 24BIT

1 * RTL8111E

8

10

COM2/COM3

DC/12 В

2

ITX-M100_218 VER: 1.2B

1037U/1.80 Г

1 * SODDR3

1 * VGA

2 * 24BIT

1 * RTL8111E

8

2

X

DC/12 В

3

ITX-M100_618 VER: 1.2B

1037U/1.80 Г

1 * SODDR3

1 * VGA

2 * 24BIT

1 * RTL8111E

8

6

COM2/COM3

DC/12 В

4

ITX-M100_I3 VER: 1.5

3217U/1.80 Г

1 * SODDR3

1 * VGA

2 * 24BIT

1 * RTL8111E

8

6

COM2/COM3

DC/12 В

5

ITX-M100_I5 VER: 1.5

3317U/1.70 Г

1 * SODDR3

1 * VGA

2 * 24BIT

1 * RTL8111E

8

6

COM2/COM3

DC/12 В

6

ITX-M100_I7 ВЕРСИЯ: 1.2A

3537U/1.90 Г

1 * SODDR3

1 * VGA

2 * 24BIT

1 * RTL8111E

8

6

COM2/COM3

D
