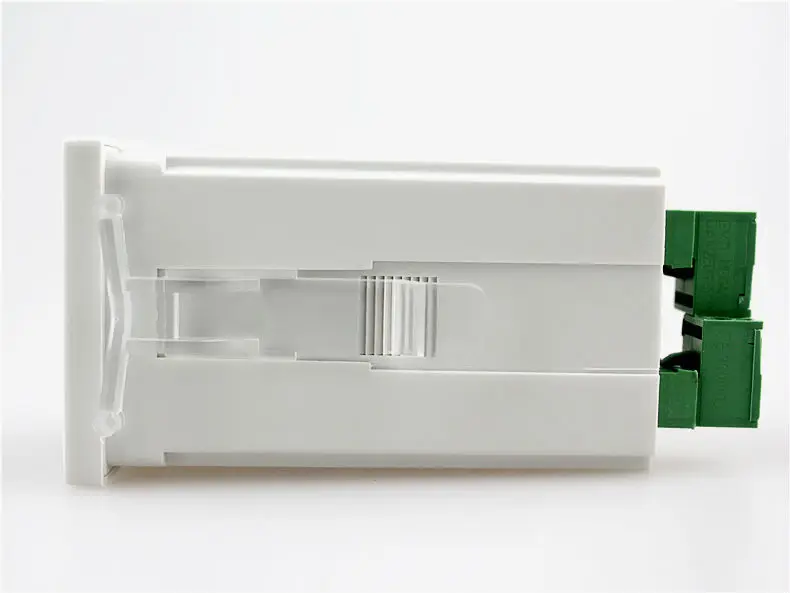

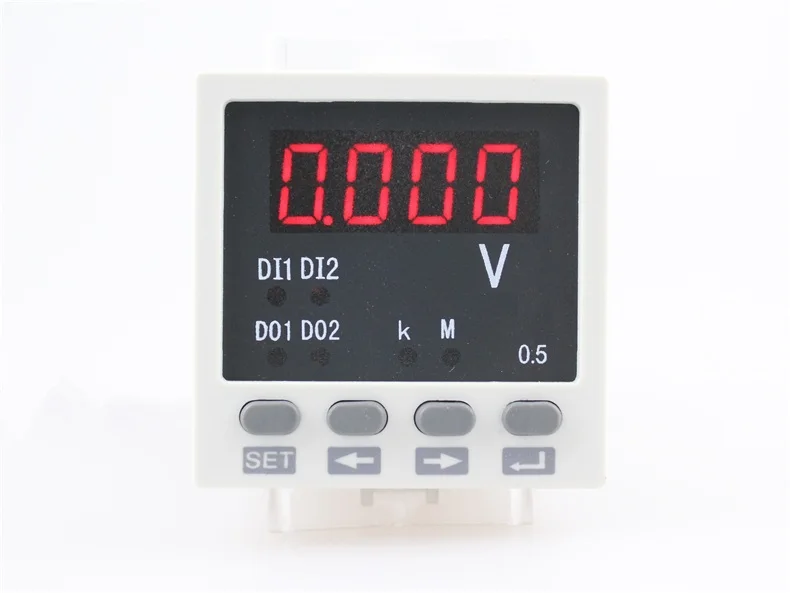

ME DV81 однофазный DC вольтметр для промышленного использования

характеристика

• мера однофазный ПОСТОЯННОГО напряжения с высокой точностью.

• обеспечить СВЕТОДИОДНЫЙ дисплей и местный запрос данных.

• программируемый напряжение коэффициент трансформации.

• поддержка rs-485 и протокол Modbus-RTU.

• поддержка вход реле, переключатель выход и аналоговый выход.

• источник питания: AC/DC 80 В ~ 270 В, AC 220 В, AC 380 В, AC 100 В, DC 48 В, DC24V

• существуют различные варианты размеров, чтобы удовлетворить требованиям различных электрической цепи корпус.

технический Индекс

точность Измерения

ток

класс 0.5

вход Измерения

проводки

однофазный

номинальное значение

DC2V,DC20V,DC200V,DC600V

перегрузки

устойчивый: 1.2 раз; Мгновенная: 2 раз/1 s

потребляемая мощность

< 1VA (за фаза)

сопротивление

> 300KΩ

частота

DC

питания

рабочий диапазон

DC80V ~ 270 В,DC48V,DC24V

потребляемая мощность

< 4ВА

функциональный Модуль

интерфейс связи

1 петли Rs-485, протокол MODBUS-RTU

скорость передачи данных: 2400 ~ 19200bps, по умолчанию: 2400bps

входное значение переключения

2 петли входное значение переключения, сухой шов

выходное значение переключения

2 петли релейный выход, возможность: AC 250 В/5A, DC 30 В/5A

выход передачи

1 цикл аналоговый выход: 0/4 ~ 20 ма или 0 ~ 5/10 V

окружающей среды

операционной среды

-10 & #8451; ~ + 55 & #8451;

условия хранения

-25 & #8451; ~ + 70 & #8451;

относительная влажность

≤93%, в том месте, без агрессивных газов

высота над уровнем моря

≤2500m

безопасности

сопротивление изоляции

> МОМ

Электромагнитная Совместимость

Электростатического разряда

класс 4

электрический Быстро

переходных импульсов

класс 4

электрический импульс

класс 4

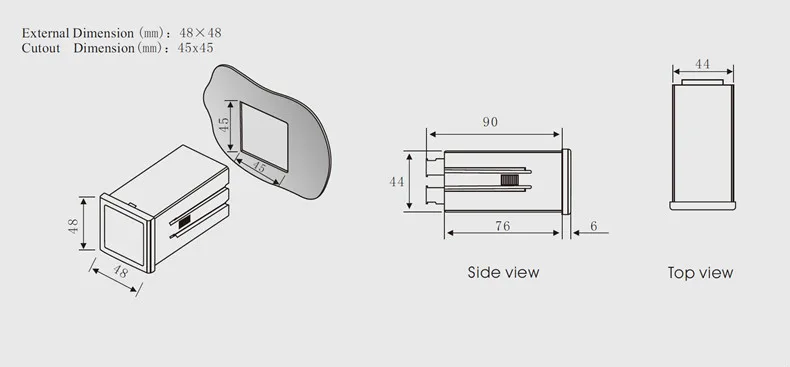

Габариты

внешние Размеры (мм)

120 × 120; 80 × 80; 96 × 48; 96 × 96; 72 × 72; 48 × 48; 120x60; 160x80

Измерение выреза (мм)

111 × 111; 76 × 76; 92 × 45; 92 × 92; 68 × 68; 45 × 45; 114x56; 152x76

спецификация Соответствия

модель

функция

измерение

расширенные Функции (Необязательно)

дисплей

вырез

размеры

(мм)

внешний

размеры

(мм)

AC

DC

переключатель

вход

переключатель

выход

Transmissio

выход

Communicatio

интерфейс

LED

ЖК-

ME-AV11

и радич;

-

2

2

1

1

и радич;

-

152X76

160x80

ME-DV11

-

и радич;

2

2

1

1

и радич;

-

ME-AV21

и радич;

-

2

2

1

1

и радич;

-

111X111

120 × 120

ME-DV21

-

и радич;

2

2

1

1

и радич;

-

ME-AV31

и радич;

-

2

2

1

1

и радич;

-

92X92

96 × 96

ME-DV31

-

и радич;

2

2

1

1

и радич;

-

ME-AV41

и радич;

-

2

2

1

1

и радич;

-

114X56

120x60

ME-DV41

-

и радич;

2

2

1

1

и радич;

-

ME-AV51

и радич;

-

2

2

1

1

и радич;

-

92X45

96 × 48

ME-DV51

-

и радич;

2

2

1

1

и радич;

-

ME-AV61

и радич;

-

2

2

1

1

и радич;

-

68X68

72 × 72

ME-DV61

-

и радич;

2

2

1

1

и радич;

-

ME-AV71

и радич;

-

2

2

1

1

и радич;

-

76X76

80 × 80

ME-DV71

-

и радич;

2

2

1

1

и радич;

-

ME-AV81

и радич;

-

2

2

1

1

и радич;

-

45X45

48 × 48

ME-DV81

-

и радич;

2

2

1

1

и радич;

-

примечание: количество дополнительных расширенных функций будет максимальное количество мы можем расширить в нормальных условиях.

если вы имеете любой специальный запрос, пожалуйста, свяжитесь с нашим техническим отделом.
