Product Overview

Description

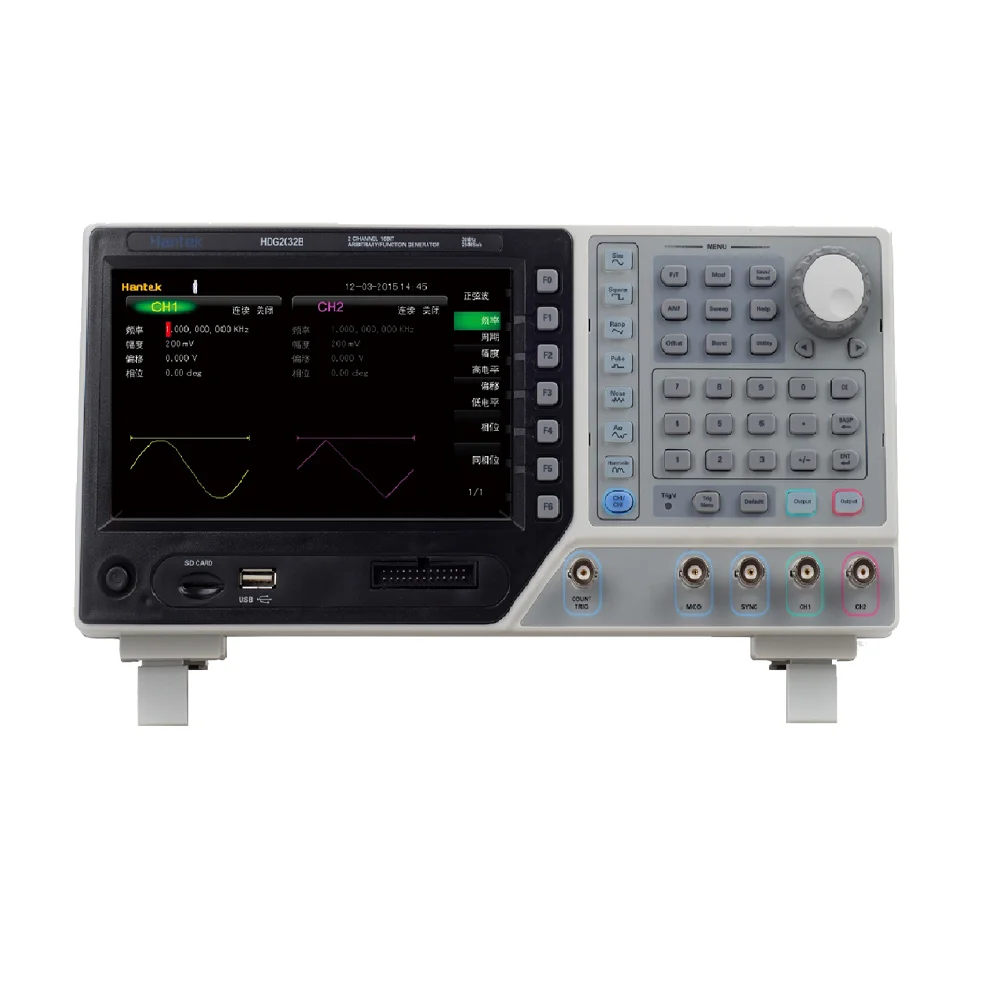

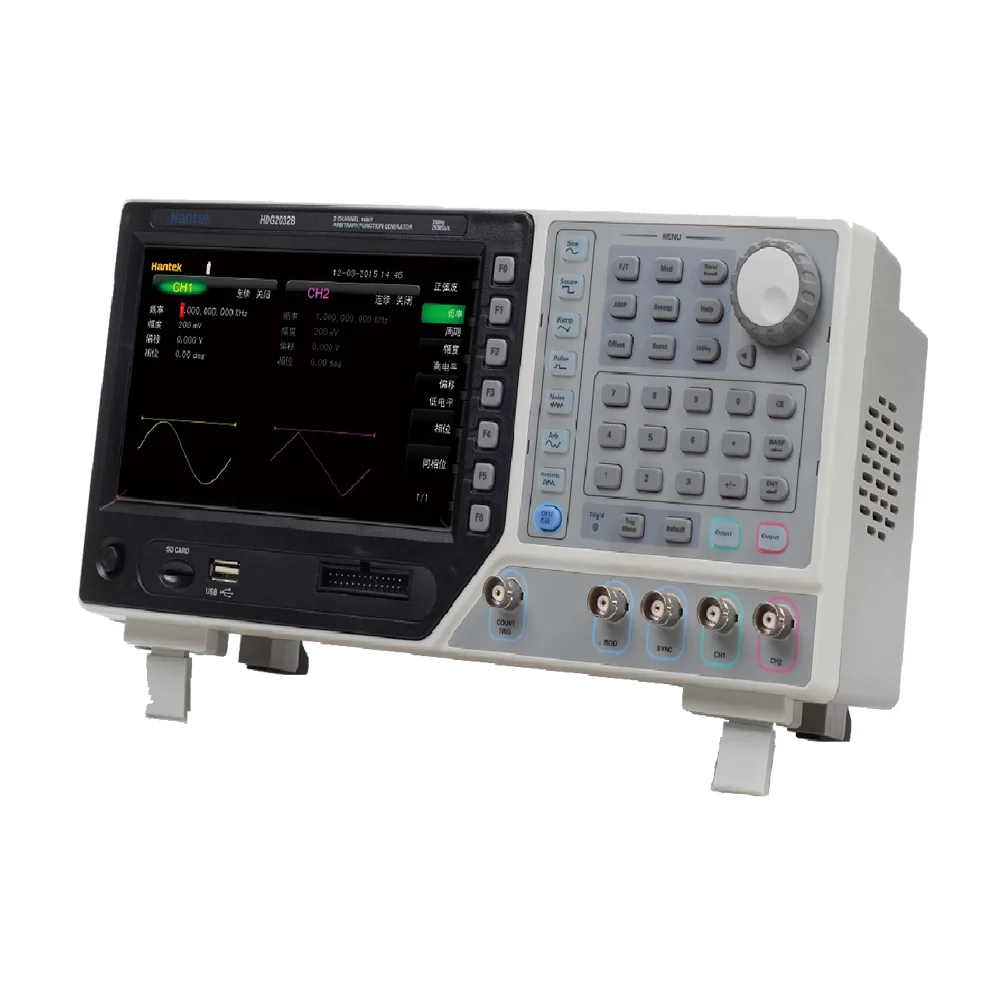

Hantek HDG2032B Цифровая функция цифрового мультиметра Генератор сигналов произвольной формы сигнала 30 МГц 2 канала 64 М Глубина памяти 250 мс / с Пример крысы

HDG2000B серии

Разрешение 16 бит, частота дискретизации 250 MSA/s; Глубина памяти 64 м; 16 каналов цифровой выход, 7 дюймов, 64 K true color TFT дисплей, WVGA (800X480)

Обзор

·Разрешение 16 бит, частота дискретизации 250 MSA/s; Глубина памяти 64 м;

·100/80/60/30 МГц. Синусом на выходе для измерения пульса;

·16 каналов цифровой выход, вместе с аналоговым каналом может восстановить более смешанные сигналы в повседневной практике

·Поддержка AM, FM, PM, ASK, FSK, PSK и PWM модуляции

·TCXO timebase standard, OCXO Опционально для ультравысокой стабильности

·7 дюймов, 64 K true color TFT дисплей, WVGA (800X480)

·Множество интерфейсов: usb-хост, usb-устройство, LAN

·80 м счетчик частоты;

Параметры

Модель	HDG2102B	HDG2082B	HDG2062B	HDG2032B
Основные функции
Канал	2	2	2	2
Объем памяти	64 M	64 M	64 M	64 M
Для измерения пульса	100 МГц	80 МГц	60 МГц	30 МГц
Частота дискретизации	250MSa/s
Разрешение напряжения	16Bit
Электронные сигареты с цифровым выходом	16 каналов Выход
Для измерения пульса характеристика
Стандартные формы волны	Синус, квадрат, рампа, пульс, шум, Синк, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, Haver Sine, Lorentz, двойной тон, DC
Синуса	1uHz ~ Макс.
Квадратной формы	1uHz ~ 30 МГц
С верхней частью в виде крыльев	1uHz ~ 15 МГц
Пандус», «обруч», «Треугольник»	1uHz ~ 4 МГц
Белый шум	1uHz ~ Макс.
Генератора сигналов произвольной формы.	1uHz ~ 20 МГц	1uHz ~ 20 МГц	1uHz ~ 20 МГц	1uHz ~ 20 МГц
Разрешение	1uHz
Точность	± 50ppm, 18 ~ 28℃
Синусоидальная волна спектра чистоты
Коэффициент гармонических искажений	Типичный (0dBm) DC-1MHz: <-60dBc; 1 МГц-10 МГц: <-55dBc; 10 МГц-100 МГц: <-50dBc
Суммарный коэффициент гармонических искажений	<0.1% (10 Гц-20 кГц, 0 дБм)
Ложных сигналов	Типичный (0 дБм): ≤10 МГц: <-65dBc;
(Неhormonic)	> 10 МГц <-65dBc + 6 дБ/фаза спектра
Фазовый шум	Типичный (0 дБм, 10 кГц смещение,) 10 МГц: ≤-115dBc/Гц
Квадратной формы
Rise/времени простоя	<10ns	<11ns	<12ns	<14ns
Выброс	<3% (100 кГц, 1Vpp)
Рабочий цикл	≤10MHz: 20.0% ~ 80.0%;			8.0% ~ 92.0%
	10 МГц ~ 40 МГц: 40.0% ~ 60.0%;
	> 40 МГц: 50.0%
Non-симметри	1% периода + 5 нс
Дрожания (амплитудно-модулируемый сигнал)	Типичный (1 МГц, 1Vpp, 50Ω) ≤5мгц: 2ppm + 500 ps;> 5 МГц: 500 ps
Пандус
Линейность	≤1% (1 кГц, 1 Vpp)
Симметри	0% ~ 100%
С верхней частью в виде крыльев
Период	33.33ns ~ 1 мс	40ns ~ 1 мс	40ns ~ 1 мс	50ns ~ 1 мс
Пульс	≥12ns	≥14ns	≥14ns	≥16ns
Передний край времени	≥8ns	≥9ns	≥10ns	≥10ns
Выброс	<3% (1VPP)
Дрожания (амплитудно-модулируемый сигнал)	Типичный (1 МГц, 1 Vpp, 50 Ом)
	≤5MHz 2ppm + 500 ps
	> 5 МГц 500 ps
Генератора сигналов произвольной формы. Wavefrom генератор
Сигналов длина	64 M точки
Разрешение по вертикали	16 бит
Частота дискретизации	250MSa/s
Время нарастания/спада	Типичный (1Vpp): <6ns
Дрожания	Типичный (1 МГц, 1 Vpp, 50 Ом)
	≤5MHz 2ppm + 500 ps;
	> 5 МГц 500 ps
Амплитуда характеристика
Диапазон амплитуды	≤20 МГц: 2 mVpp-20 Vpp; ≤60 МГц: 2 mVpp-15 Vpp; ≤80 МГц: 2 mVpp-10 Vpp;
	≤90 МГц: 2 mVpp-5 Vpp; ≤100 МГц: 2 mVpp-2 Vpp
Точность	Типичный (синус 1 кГц, отклонение 0 В,> 10 mVpp, авто); ± 1% настройки ± 2 mVpp
Амплитудно-это действительно плоский экран	≤10MHz: ±0. 1dB; ≤60MHz: ±0. 2dB; ≤100MHz: ±0. 4dB
Разрешение	1mv или 4 цифр
Импеданс	50Ω
Офсетная печать Характеристика
Диапазон	| Voffset | <Vmax-Vpp/2
Точность	± (1% настройки + 5 мВ + 0.5% амплитуды)
Модуляции характеристика
Тип модуляции	AM, FM, PM, 2ASK, 2FSK, 2PSK, PWM
AM
Перевозчик сигналов	Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник света	Внутренний/внешний
Модуляции сигналов	Синус, квадрат, рампа, шум, АРБ
Частота	1 Гц ~ 500 кГц
Глубина	0% ~ 120%
FM
Перевозчик сигналов	Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник света	Внутренний/внешний
Модуляции сигналов	Синус, квадрат, рампа, шум, АРБ
Частота	1 Гц ~ 500 кГц
Отклонение частоты	0 ~ 360
PM
Перевозчик сигналов	Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник света	Внутренний/внешний
Модуляции сигналов	Синус, квадрат, рампа, шум, АРБ
Частота	1 Гц ~ 500 кГц
Отклонение частоты	0% ~ 120%
2ASK
Перевозчик сигналов	Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник света	Внутренний/внешний
Модуляции сигналов	Квадрат 50% рабочего цикла
Скорость кода	1 Гц ~ 500 кГц
2FSK
Перевозчик сигналов	Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник света	Внутренний/внешний
Модуляции сигналов	Квадрат 50% рабочего цикла
Скорость кода	1 Гц ~ 500 кГц
2PSK
Перевозчик сигналов	Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник света	Внутренний/внешний
Модуляции сигналов	Квадрат 50% рабочего цикла
Скорость кода	1 Гц ~ 500 кГц
PWM
Перевозчик сигналов	Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник света	Внутренний/внешний
Модуляции сигналов	Синус, квадрат, рампа, шум, АРБ.
Скорость кода	1 Гц ~ 500 кГц
Ширина Отклонение	От 0% до 100% ширины импульса
Burst характеристика
Burst рассчитывать	1 ~ 2000000000
Закрытый источник	Внешний триггер
Источник запуска	Внутренний, внешний или ручной
Развертки характеристики
Тип	Линейный
TypeDirection	Вверх
Время развертки	280 000 s
Hold/время возврата	280 000 s
Источник запуска	Внутренний, внешний, ручной
Марка	Падающий край сигнала синхронизации (программируемый)
Общие характеристики
Интерфейс	Usb-хост, usb-устройство, LAN опционально
Дисплей	7 ''64 K цветной TFT дисплей, 800*480
Напряжение питания:	100-120VACRMS (± 10%), от 45 Гц до 440 Гц, CATⅡ; 120-240VACRMS (± 10%), от 45 Гц до 66 Гц, CATⅡ
Потребляемая мощность	<60 Вт
Выходной ток	0.15A
Размер	305x100x130 мм (Д x Ш x В)
Вес	3 кг
