2/2 way ZW 25N water air solenoid valve 12v 12v solenoid valve waterproof

Product Overview

Description

solenoid valve 12v

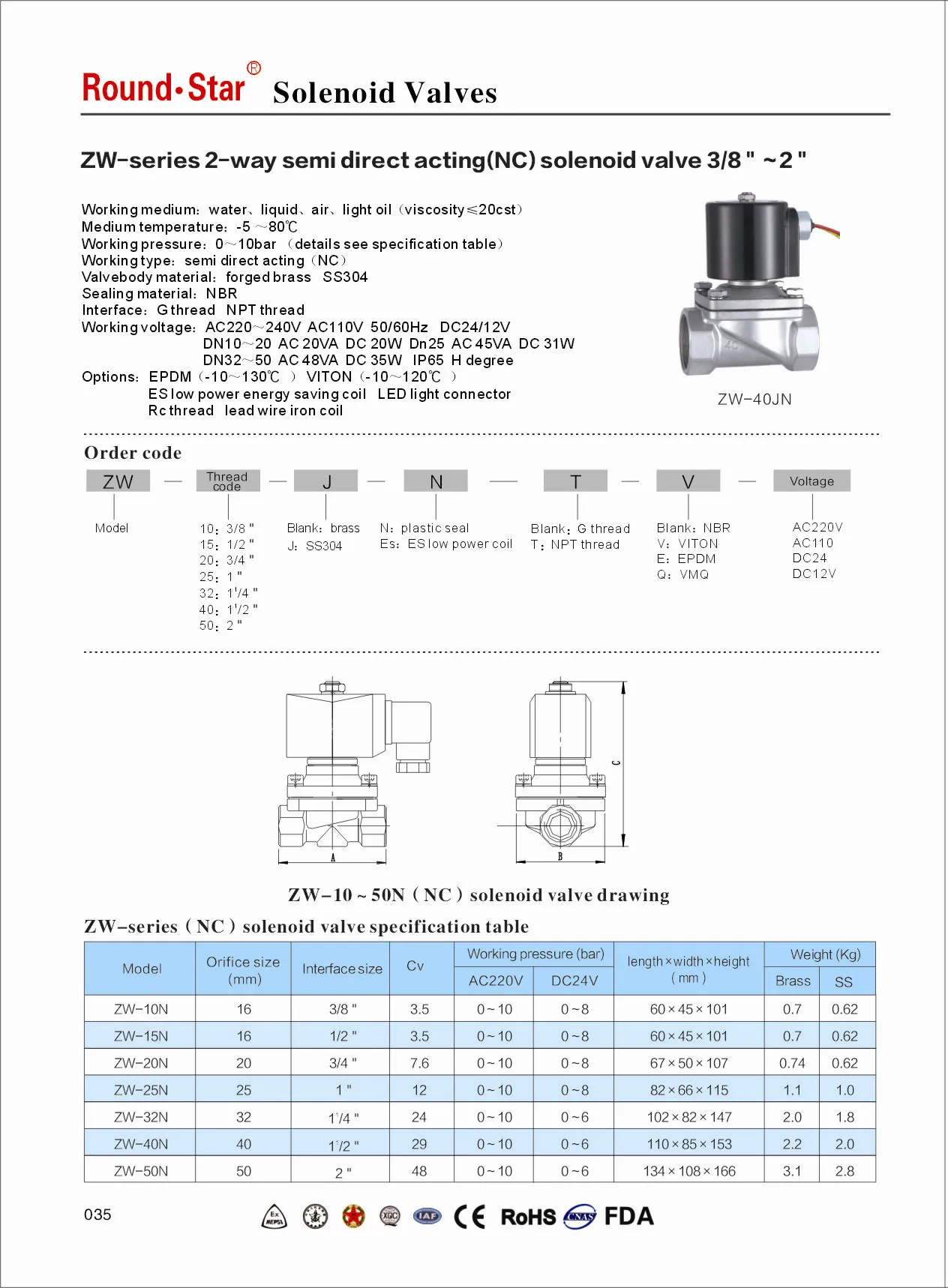

2/2 Way ZW Series Solenoid Valve,

[Technical Specifications ]

-- Media: Gas, Water, Air, Oil (below 20cst), Weak acid & alkali, Vacuum

-- Pressure: Normally Closed 8bar; Normally Open 6bar

--Function type: Normally Closed (N/C), Normally Open (N/O)

--Temperature: -5 ÷80°C

--Mode of action:  Semi-direct lift type

--Body material: Brass

-- Sealing material: NBR

 --Protection class:  IP65

OPTIONS

EPDM (E): suitable to water, hot water, gas, Freon, the MAX. 110°C; In case you choose EPDM, please state “E” in your order.

Viton (V):  suitable to hot water, acid, alkali, chemical salt, oil and hydrocarbon; the MAX.130°C. In case you choose Viton, please state “V” in your order.

How to order

Valve type	Connection pipe size	Function type	Voltage	Coil		Caution  Connection: Thread or Flange.  Thread: if different from G connection, it should be indicated. Flange: If you need, please state “F” in your order. DN>=32,are metal covered coil, IP54 is standard
ZW	---15	K	--DC:24V	N
	15      32	blank: N/C	AC220V	N: IP65
	20     40	K: N/O	AC110V
	25     50		DC:24V
			DC:12V



PARAMETERS

Model		ZW-10N		ZW-15N	ZW-20N	ZW-25N	ZW-32	ZW-40	ZW-50
G Connection		3/8"		1/2"	3/4"	1"	1¼"	1½"	2"
Orifice Size	mm	15		15	20	25	32	40	50
Cv Value		2.20		4.8	7.6	12	24	29	48
L	mm	60	60		62	82	102	110	134
H	mm	111	111		117	124	156	161	176
Medium temperature		-5 ÷80°C        (-10÷130°C)
Pressure	bar	Normally closed :0÷8;    Normally Open:0÷6
Power		AC:220V~AC:230V/50-60HZ  22VA;  AC110 ~AC:120V/50-60HZ  22VA;  DC24  18W;  DC12  17W ;  Range:±10%,
