Product Overview

Description



Batch Sterilizers Steam / Water Spray sterilizer retort steam retort sterilizer autoclave



FEATURES

• Excellent temperature distribution

• Continuous process water

recirculation

• Powerful steam and waterspray

heating

• Efficient cooling

• Top spray for cans or glass jars

• Side spray for trays or pouches

• Continuous water level control and flow monitoring

• Programmable air-overpressure control

• Steam and water consumption minimal





 WATERSPRAY SYSTEM WORKING PRINCIPLE



1.  WATER FILLING







Prior to the start of the process, the retort is filled with a small volume of

process water (approx. 27 gallons/basket) such that the water level is below

the bottom of the baskets.  This water can be used for successive cycles if

desired, as it is sterilized with each cycle.



2.  HEATING

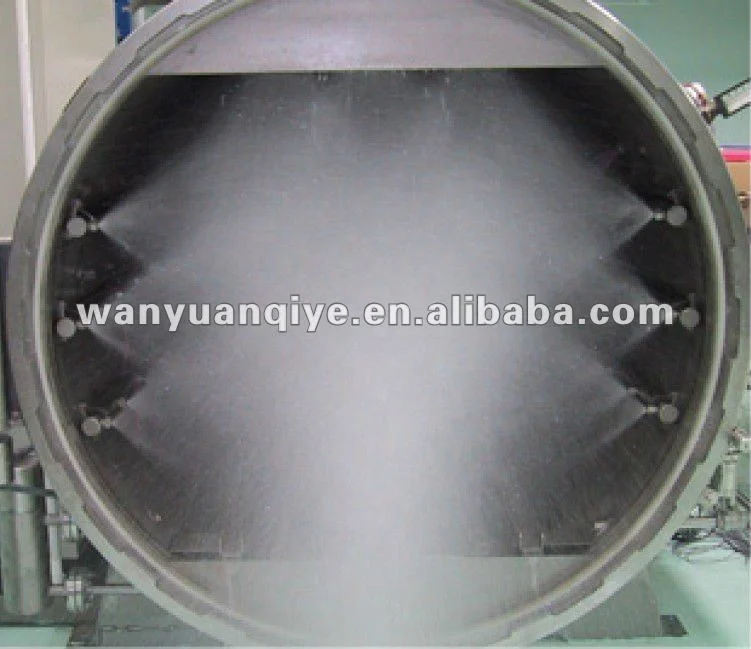

Once the cycle is begins, the steam valve opens and the circulation pump is

switched on.  The mixture of steam and water spraying from the top and the

sides of the retort vessel creates highly turbulent convection currents that

rapidly homogenizes the temperature at every point in the retort and

between the containers.



3.  STERILIZATION



Once the programmed sterilization temperature has been reached, it is held

for the programmed time within +/- 1º F.  Similarly, the pressure is kept

within +/-1 psi by adding and venting compressed air as needed.



4.  COOLING

the end of the sterilization step, the retort switches into cooling mode.  As

the process water continues to be circulated through the system, a portion of

it is diverted through one side of a plate heat exchanger.  At the same time,

cold water passes through the other side of the plate heat exchanger.  This

results in the process water inside the retort chamber being cooled in a

controlled fashion.



5.  END OF CYCLE



Once the retort is cooled to the programmed temperature setpoint, the cold

water inlet valve on the heat exchanger closes and the pressure inside the

retort is automatically relieved.  The water level is lowered from the

maximum down to the medium level.  The door is equipped with a safety

locking device which prevents the opening of the door in the case of residual

pressure or high water level.
