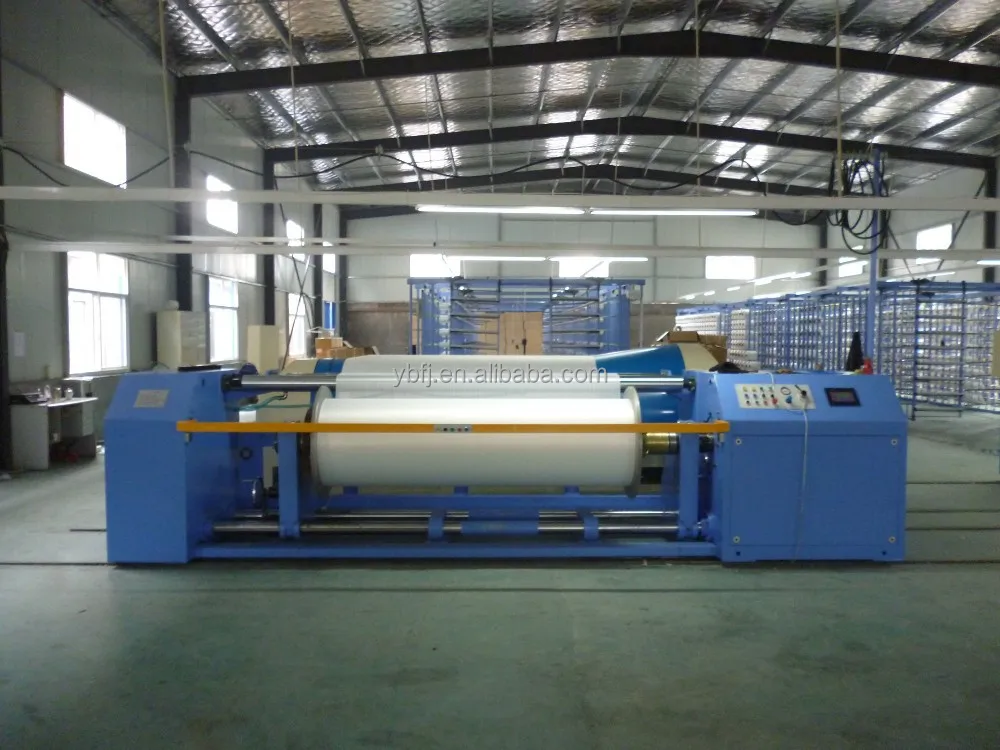

Высокоскоростная секционная машина YBGA628 для деформации и сверления

Product Overview

Description

Main technical parameters

   (1) Working width                  2300-5500mm

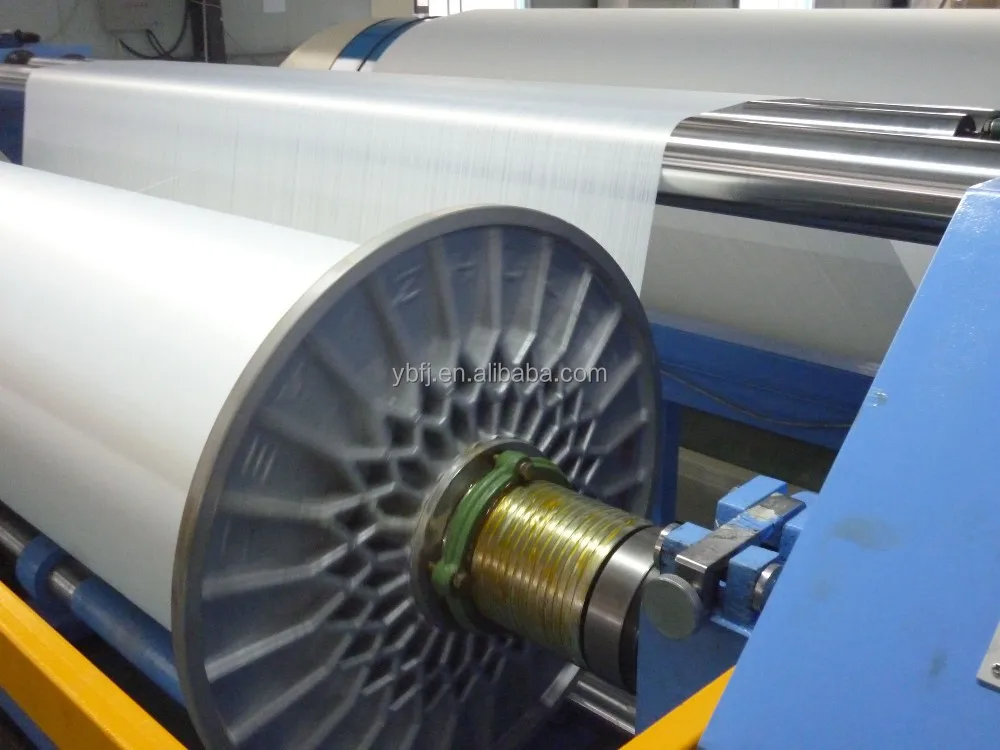

   (2 Beam flange dia.               ≤φ1000mm

   (3) Warping speed                 0~600m/min

   (4) Beaming speed                 0~150m/min

   (5) Brake distance                  ≤3m( when speed is 100m/min)

   (6) Section width                   0~600.0mm(standard) as requirement

   (7) Traverse displacement speed    0.001~9.999mm/r

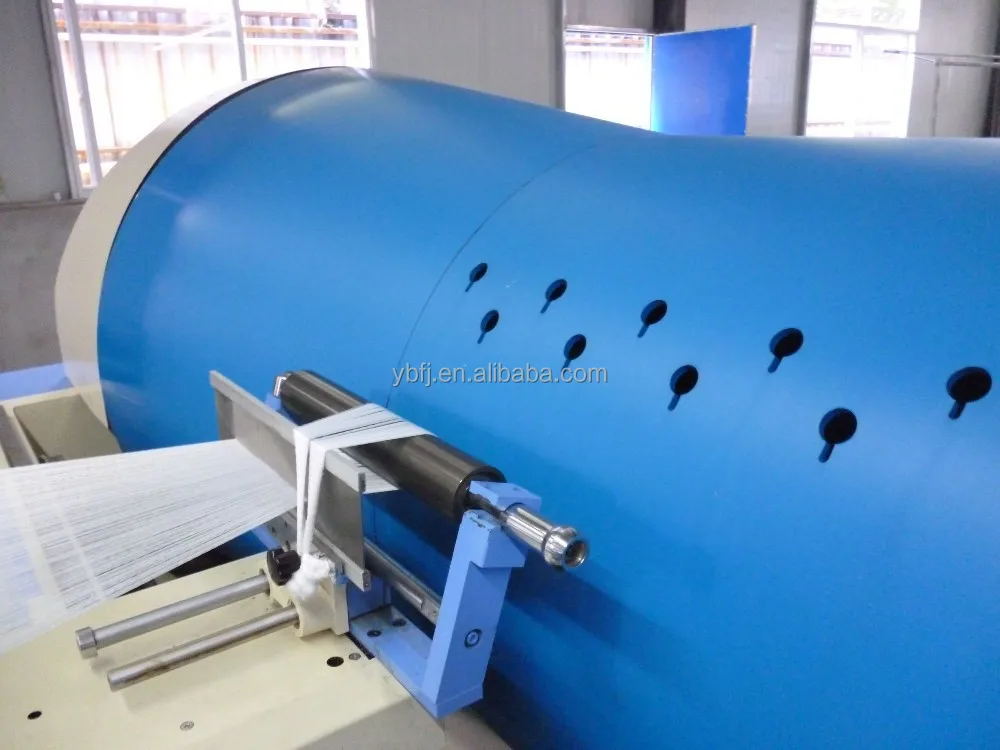

   (8) Cone angle                       9°(1:6.3)

   (9) Cone length                      1320

   (10) Section traverse deviation      ±0.01mm

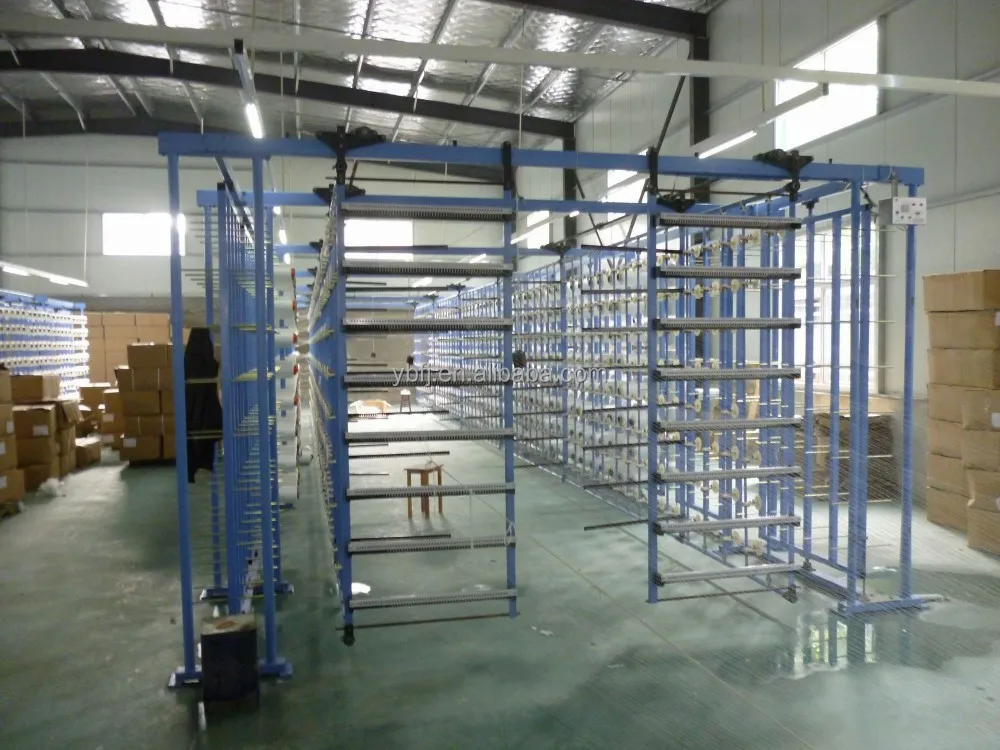

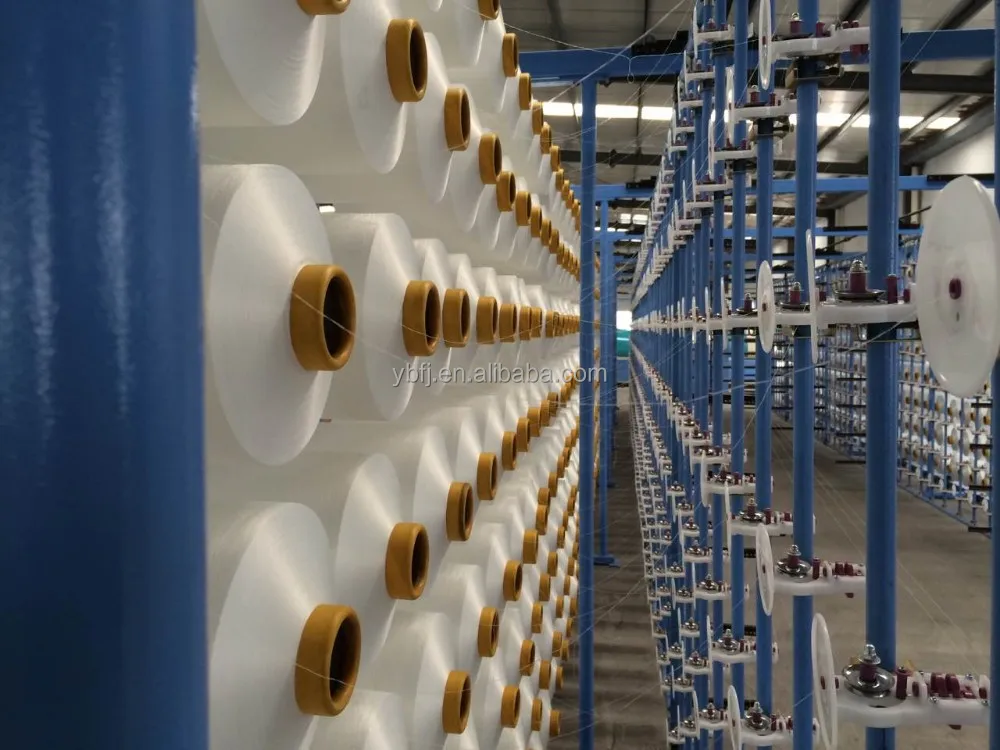

   (11) Creel is as your requirements.

Main electronic equipment control

   (1)    Inverter: Delta VFD-B

   (2)    Display screen: Delta colorful 10.4inch touch screen

   (3)    Main control: PLC( Siemens)

   (4)    Servo drive: Delta ASD-B

   (5)    Step driver: subdivided step driver(Kinco)

   (6)     Encoder: install on axle hole type and drum roller(Koyo)

   (7)     Proximity switch : (Korea)
