Galvanized Aluminum Metal Door Frame Steel Profile Roll Forming Machine

Product Overview

Description



  Metal Door Frame Steel Profile Roll Forming Machine Galvanized Aluminum Steel Making Machine Steel Profile Roll Forming Machine



Machine Description	Quantity	Delivery time	Container Type	Price/ USD (FOB TIANJIN)
steel profile roll forming machine	1 SET	45 working days after receiving deposit	One 20GP	7900---29900

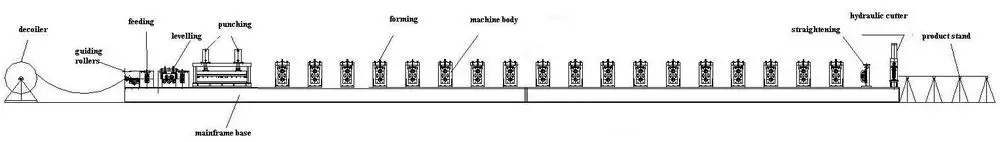

  steel profile roll forming machine Process Flow:

Uncoiling→Feeding material into machine→Roll forming→Measuring length→ Auto cutting→Products receiving





Product name			metal joist coldformer
NO.	Items		Parameters	Remark
1	Suitable Material	Type	GI/PPGI/AL
		Thickness	0.80-1.50mm
2	Product  Specifications	Length	Any length
		Length Tolerance	±2mm/6m
3	Working Speed	25 m/min		Standard machine
4	Control System	Mitsubishi/Siemens PLC& transducer		Custom
5	Total Power	8.5KW
6	Total Weight	About 7.5T		Up to final design





Components of steel profile roll forming machine

No.	Name	Unit	Qty
1	Manual decoiler	set	1
2	Main forming machine	set	1
3	PLC control system	set	1
4	Hydraulic pump station	set	1
5	Post cut	set	1
6	Electric motor	set	1
7	Output table	set	1



Un-coiler System

Usage: It is used to support the steel coil and uncoil it in a turntable way.

Passive uncoil pulled by roll forming system

Loading capacity	Uncoiling width	Inner diameter
1.5T	400mm	450-550mm





Coil feeding part

Usage: Put the raw material(steel plate) through the beach to manufacture and process,it can guarantee that the prod

ucts are neat, parallel and everything is uniformity.Please refer to the equipment regulation to know the function of lo

cate angle iron.

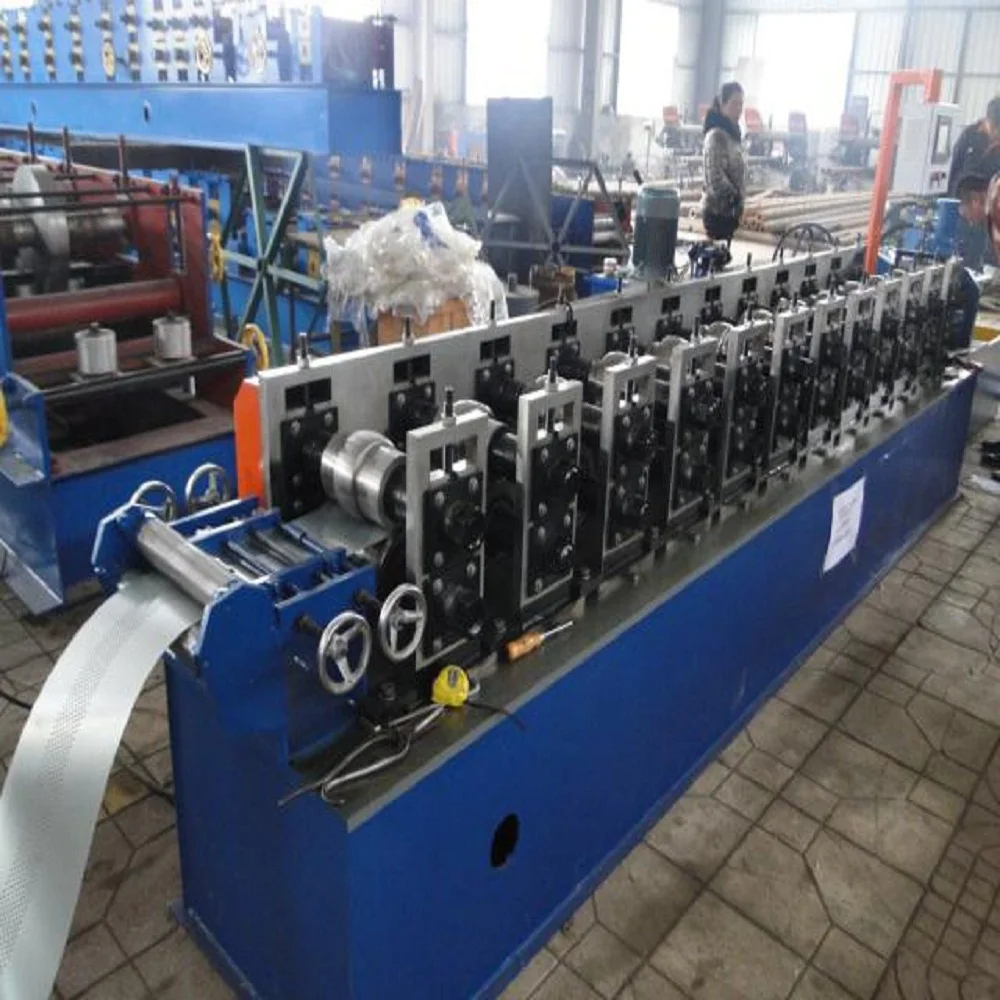

Forming device

Usage: In order to keep the product shape and precision, adopts welded sheet structure, motor reducer drive, chain

transmission,roller was chromed which can keep the molding plate surface smooth and not easy to be marked when

it is working

Feature : Ensure stability , precision and lifetime.



No.	Main parameter of light c steel  roll former
1	Length of the main part	12000*1700*1500mm
2	Weight of main part	About 5 t
3	Voltage	380V/50HZ3Phase (as customer’s request)
4	Roller fixer	Guide column
5	Frame	Middle plate welded  Memorial arch frame type
6	Frame thickness	25mm
7	Drive mode	Gear or chain
8	Material of rollers	45# steel with tempering
9	Material of shafts	45# steel with tempering
10	Diameter of shafts	φ40mm
11	Number of rollers	20 rollers
14	Main power	5.5kw (Cycloidal planetary gear speed reducer)





Cutting device

Advanced hydraulic drive, automatic punching and cutting after forming, no distorting or wasting, high level safety

factor.

Blade Material	Cutting system
Cr12 steel with quenched treated 60-62°C	Full automatic

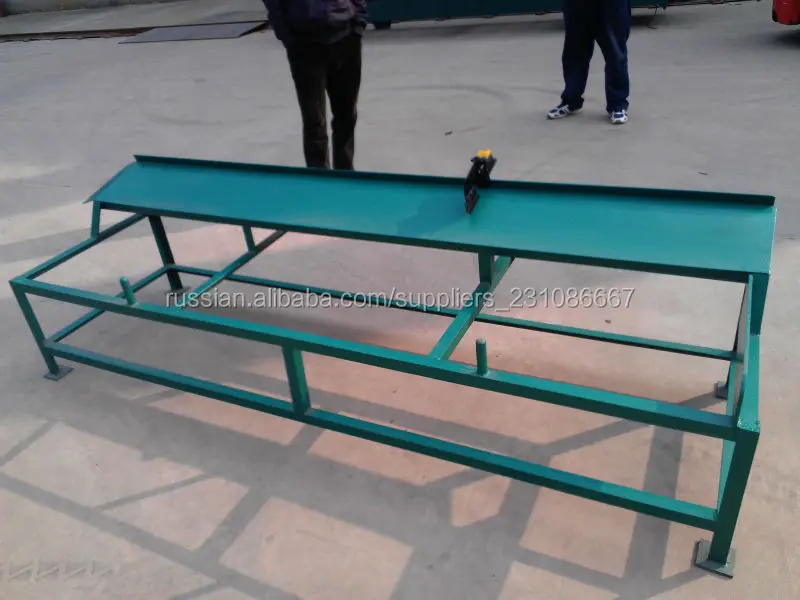

Production receiving  table



It adopts welded steel and supported roller to transmit the products.

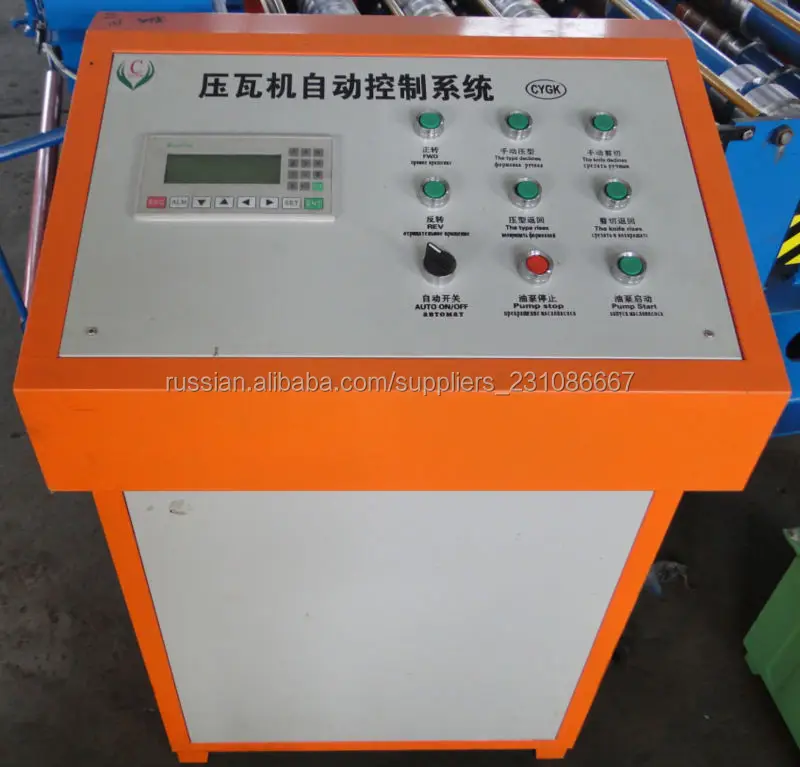

Controlling device

Screen	PLC	Coder
Text screen displayer	Taida DVP14ES from Taiwan	Omron

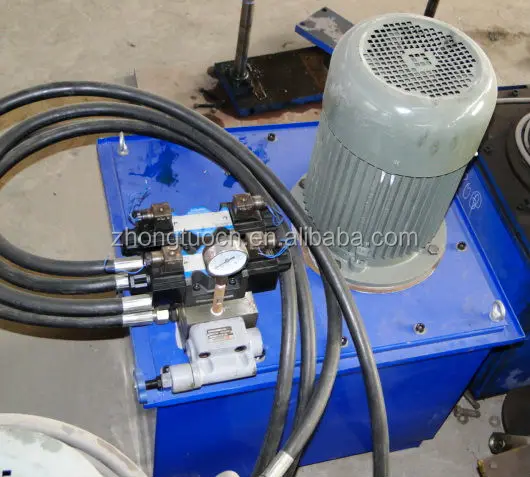

Hydraulic

Orgin	Power
Advanced hydraulic system from Taiwan	3kw





Spare parts ( for free)

1. Easy damaged parts: conk 2 pcs, fuse-link 4 pcs;

2. Rubber mat 1 pcs;

3. Bolt spanner 1 pcs



1. Installation and training:
a.If buyers visit our factory and check the machine, we will teach you how to install and use the machine, and also tr

ain your workers/technician face to face.
b.Without visiting, we will send you user manual and video to teach you to install and operate.
C.If buyer needs our technician to go to your local factory, please arrange board and lodging and other necessary th

ings.

2. After Service

a.One year guarantee for whole machine.

b.24 hours technical support by email or calling

c.If there is any problem found of the machine, we will repair it for free in one year.



Cangzhou ZHONGTUO International Trade Co., Ltd is a professional manufacturer and exporterwhich has its own

 factory and also cooperate with several production factories and associated nterprises, concerning with the design,

 development and production of cold roll forming machines,material of building. It is located in northwest of CangZh

ou, as a long history of cold roll formingmachine production base. All products comply with international quality stan

dards and are greatly appreciated in variety of different markets throughout the world, such as Asia, Africa, Europe,

South America, and Australia and so on.







1. Do you have after sales support?
Yes, we are happy to give advice and we also have skilled technicians available across the world.We need your ma

chines running in order to keep your business running.

2. How to visit your company?

a.Fly to Beijing airport: By high speed train From Beijing Nan to Cangzhou Xi (1 hour), then we can pick up you.

b.Fly to Shanghai Airport: By high speed train From Shanghai Hongqiao to Cangzhou Xi(4.5 hours), then we can pi

ck up you.

3. What can you do if the machine broken?

Our machine's warranty period is 12months,if the broken parts can't repair,we can send the new parts replace the b

roken parts freell,but you need pay the express cost yourself.if after warranty period,we can through negotiationfor t

o solve the problems,and we supply the technical support for the whole life of the equipment.

4. Can you be responsible for transport?

Yes,please tell me the destination port or address.we have rich experience in transport.

5. You are trade company or factory?

We are trade company but we also have own factories. Building trade company is just for exporting various types o

f cold roll forming machines.

6. Why your price is higher than others?

As we persist on that each factory should put quality at the first place. We spend time and money on developing ho

w to make machines much more automatic, accurate and high quality. We can make sure that our machine could us

e more than 20 years without any problem. We can provide 2 years free qualityassurance.

7. How long the machine could be made?

Normally speaking, welded pipe making machine could be made without 45 working days. If you need machines in

a hurry, we can make it for you less than a month.
