Product Overview

Description

ZH-1400BFT-H Auto Bottom Lock Folder Gluer Machine



Main Technical Parameters:

1	Line speed	0-260m/min , Continuous adjustment
2	Usage paper	280-800 g/ms, paperboard, E/B Flute
3	Box forming	Bottom-lock, straight line box, double walls box
4	Fold method	1st fold at 180°, 3rd folds 90°, 2nd & 4th folds 180°
5	Paper feeding	Automatic feeding, grinding unit
6	Electric Power	13.2 kw
7	Dimension	12.5*1.8*1.6m

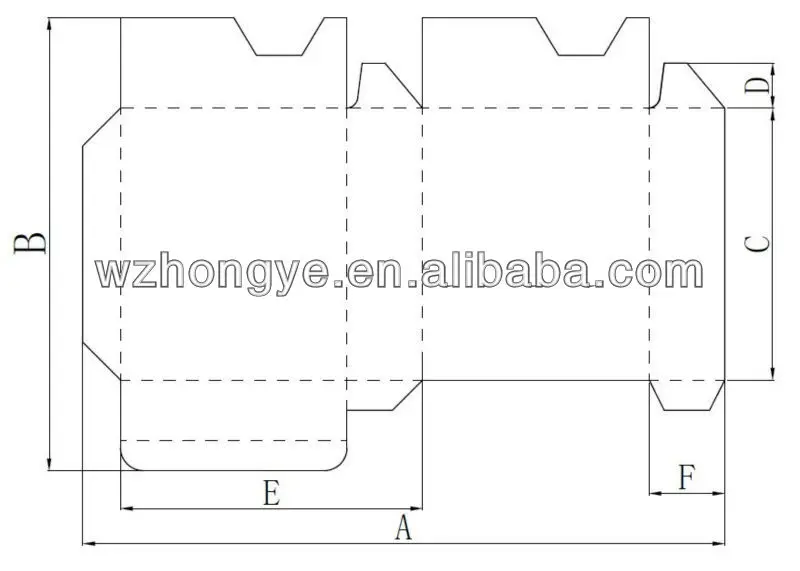

Box Type	Picture	A Max	A Min	B Max	B Min	C Max	C Min	D Max	D Min
Crash-lock Bottom Box		1050-300mm		850-250mm		150mm		50mm
Straight Line box		1150-300mm		850-300mm
Double Walls Box		880mm		880mm		120mm		700mm





Feature:

1) The machine is running steady with strengthened single-side driving system, also easy for maintenance.



2) The motor is controlled by transducers (inverter) which are available for automatic timing. It is power saved and it helps to work stably.



3) Paper is feed by several thick belts under the help of vibration motor. Feeding is continuous, exact and automatic with this system.



4) Grinders are provided in both sides of machine, to make gluing more stable and firm.



5). There are two sets of gluing system in this machine-top glue system and side glue system. Space adjustment is through the tooth rods.



7) The spare parts are: Siemens Motor ,Schneider Electric/Transducer/PLC, Japanese NITTA Belts, YHY/NSK Bearings, Continental Timing Belt. All these will make running more quick and stable. Except the normal cardboard boxes, it is also able to fold and glue E/B flute.



8) The pressing unit is in pneumatic design (air pressure system) to firm the glue.



9) Optional for pre-folding section or correction section.

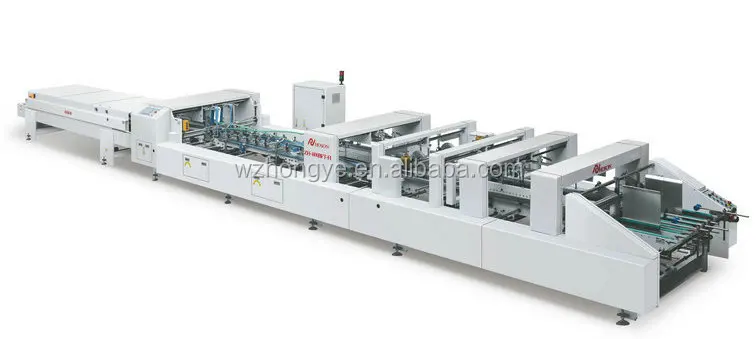

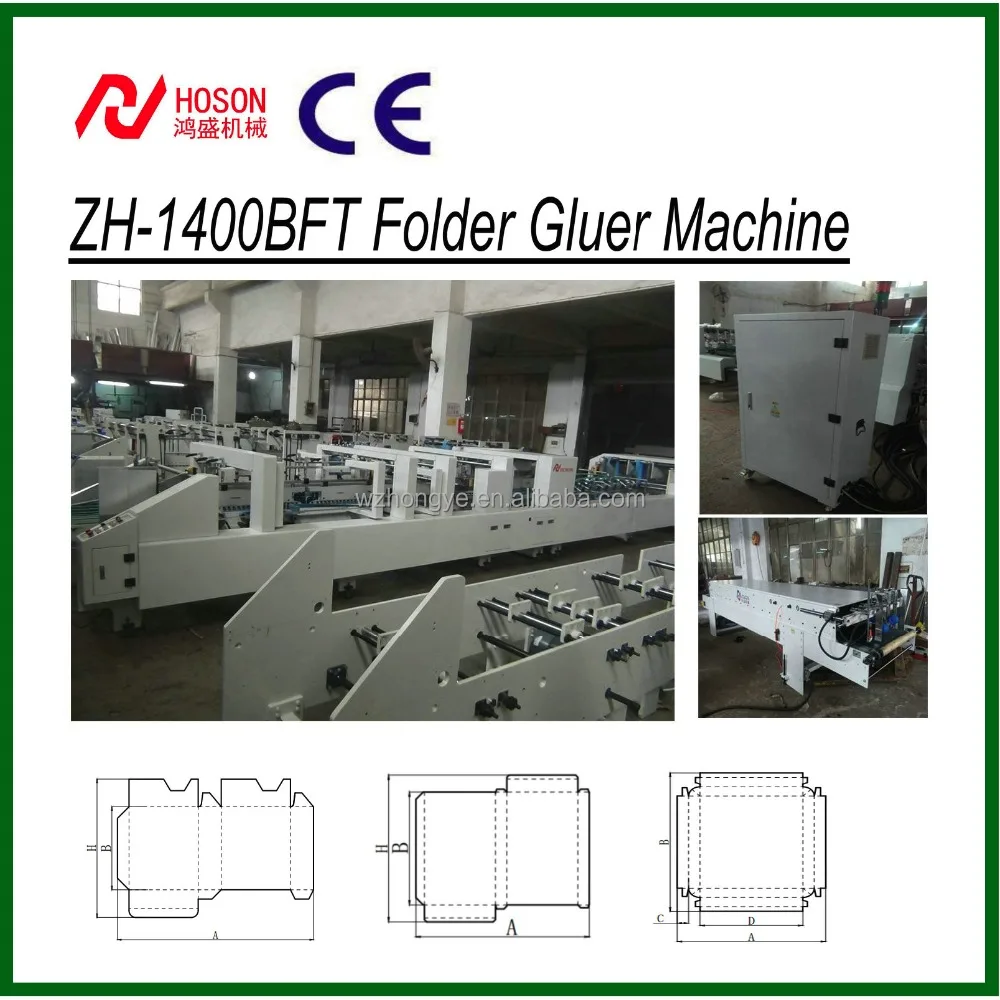

Pictures of Machine ZH-1400BFT-H  (New Design and Concise Appearance)



Other Types:



-ZH-1300FT-H ( straight line box, suitable for both paperboard or corrugated box)

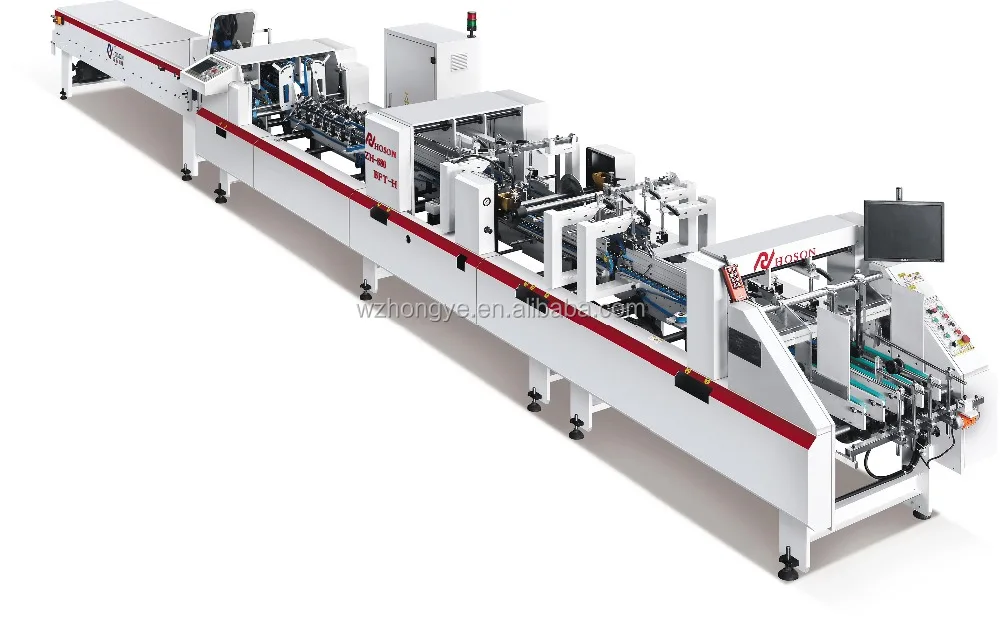

ZH-880BFT-H high speed folder gluer(Designed for bottom-lock box and straight line box)







4.Packing:
