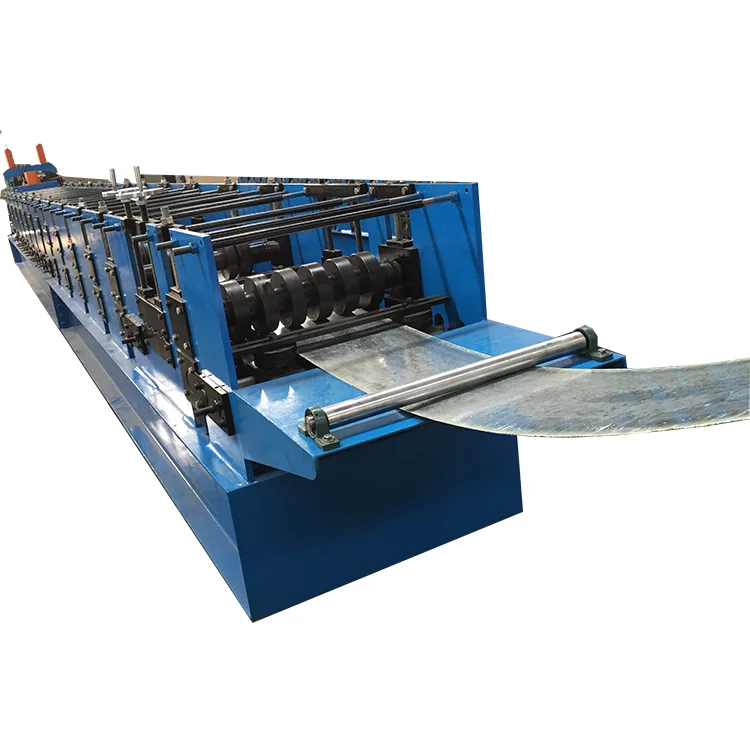

Cheap Metal Roll Forming Machine for C/Z purlin building finished products

Product Overview

Description

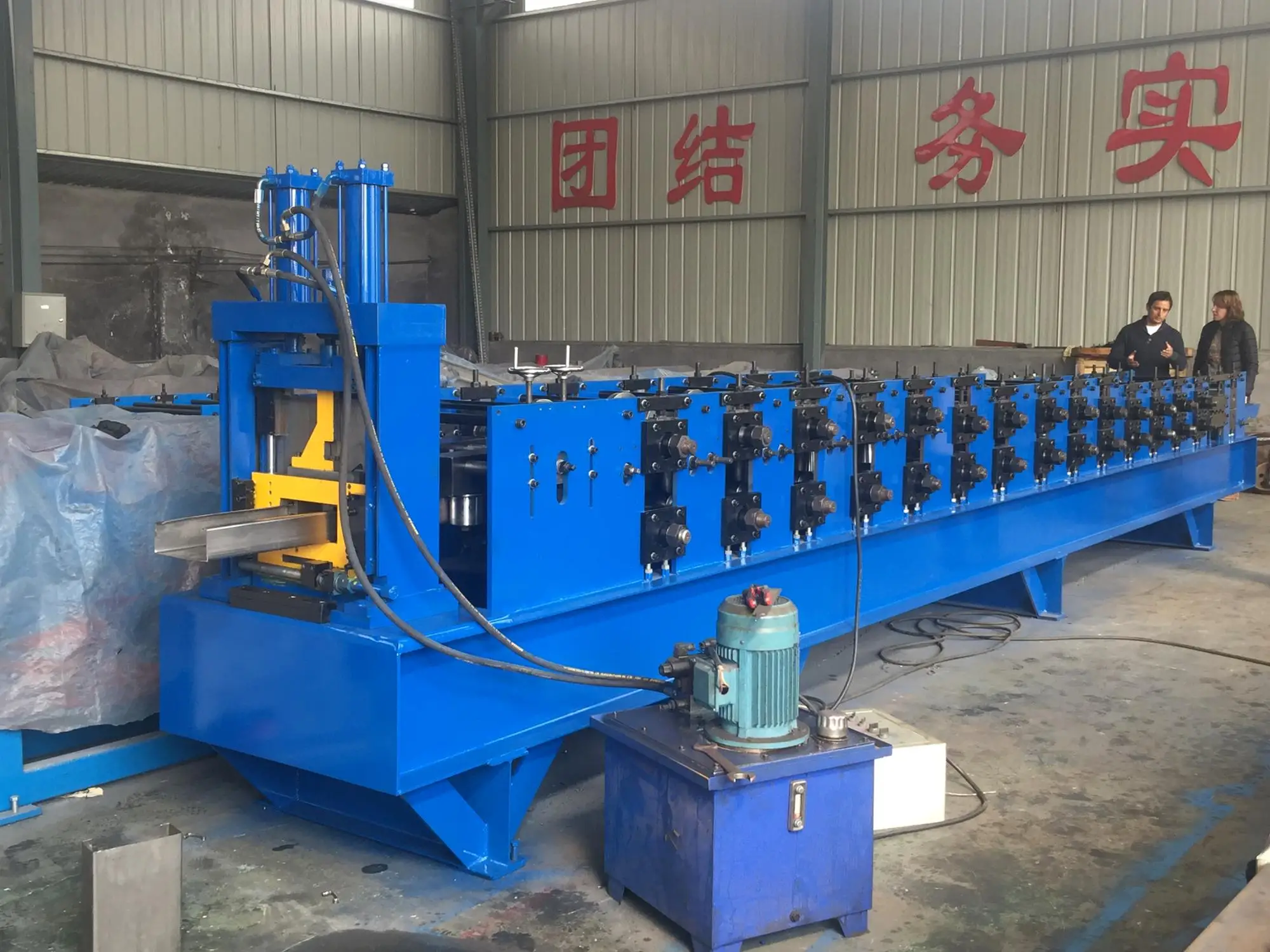

Cheap C/Z purlin roll forming machine using for building

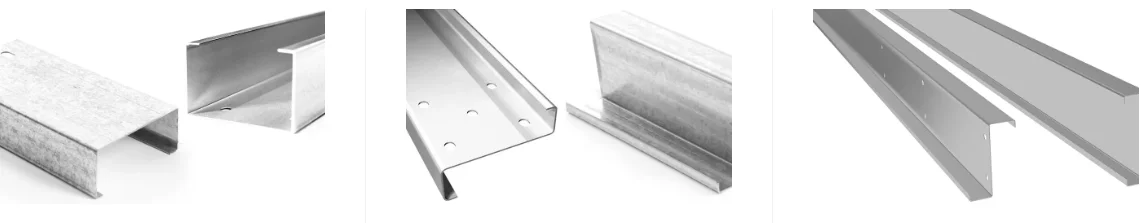

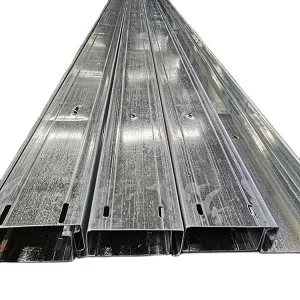

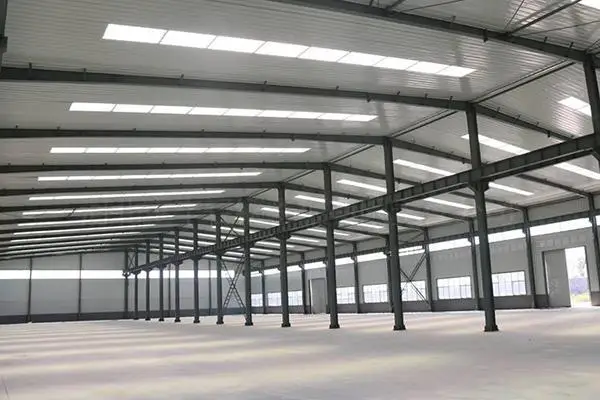

The C/Z purlin roll forming machine is for producing C/Z purlin,using for the building frame.

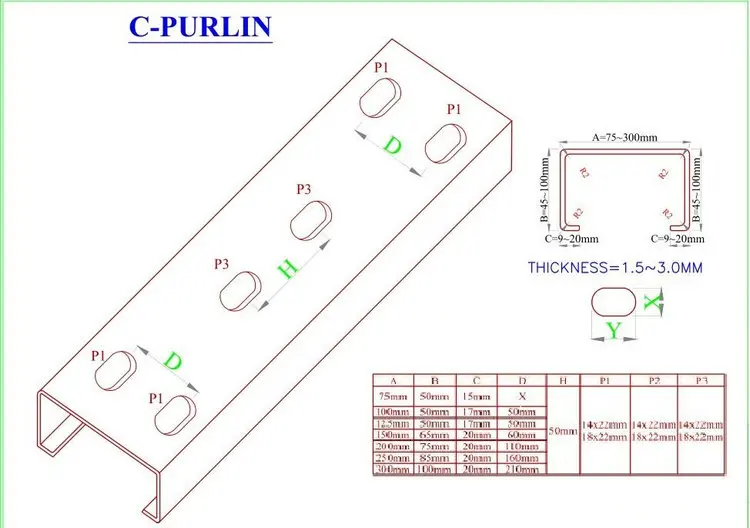

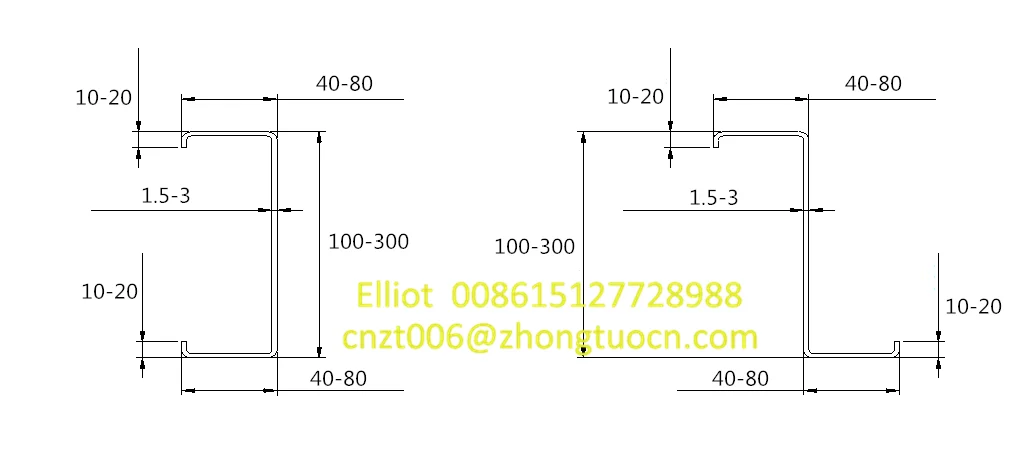

As the finished products size and shape(whether have holes)customized.the C/Z purlin roll forming machine is customized.Here are some common size for your reference.

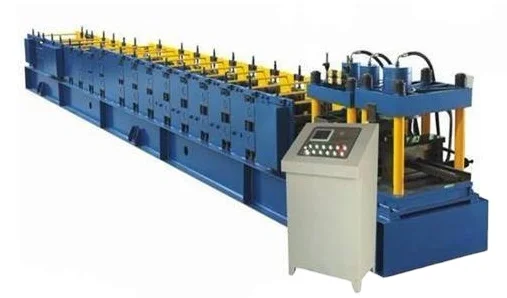

For the C/Z purlin roll forming machine ,usually have several types:(Click picture to buy)

1.producing different sizes on one machine

1.1 automatic change size controlled by PLC control cabinet

it( motor sensor for PLC control the adjustment of one side roll forming rollers)

1.2,manual adjust machine for produce different sizes by adjust the spacer.

2.cheap C/Z purlin roll forming machine,produce single type C/Z purlin on one machine.

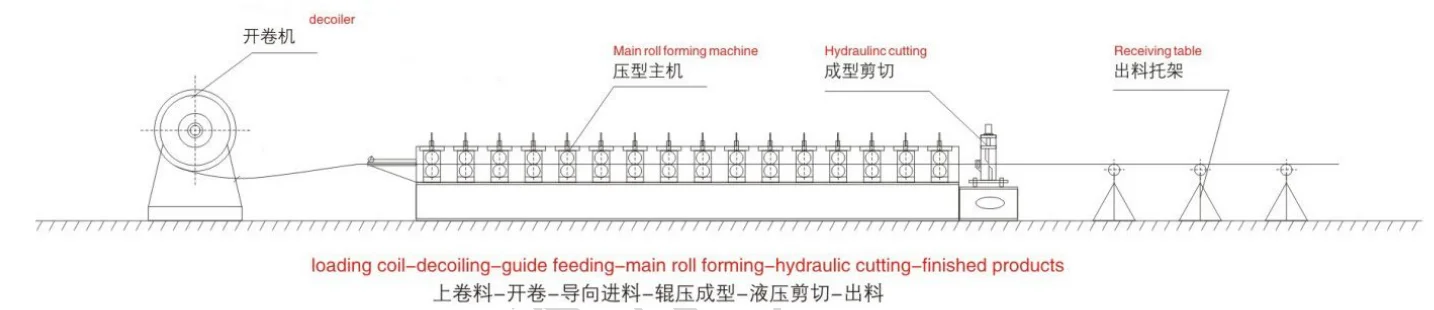

Cheap C/Z purlin roll forming machine working flow:

Uncoiling→Feeding material into machine→Roll forming→Measuring length→ Auto cutting→Products receiving





Components of Cheap C/Z purlin roll forming machine:

No.	Name	Unit	Qty
1	Manual decoiler	set	1
2	Main forming machine	set	1
3	PLC control system	set	1
4	Hydraulic pump station	set	1
5	Post cut	set	1
6	Electric motor	set	1
7	Output table	set	1



Un-coiler System

Usage: It is used to support the steel coil and uncoil it in a turntable way.

Passive uncoil pulled by roll forming system

Loading capacity	Uncoiling width	Inner diameter
1.5T	300mm	450-550mm





Coil feeding part

Usage: Put the raw material(steel plate) through the beach to manufacture and process,it can guarantee that the products are neat, parallel and everything is uniformity.Please refer to the equipment regulation to know the function of locate angle iron.

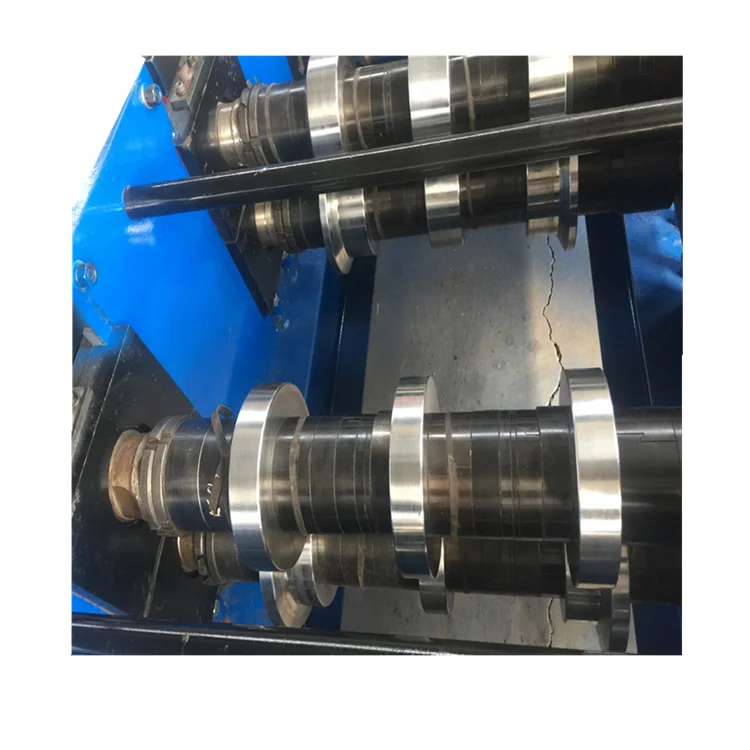

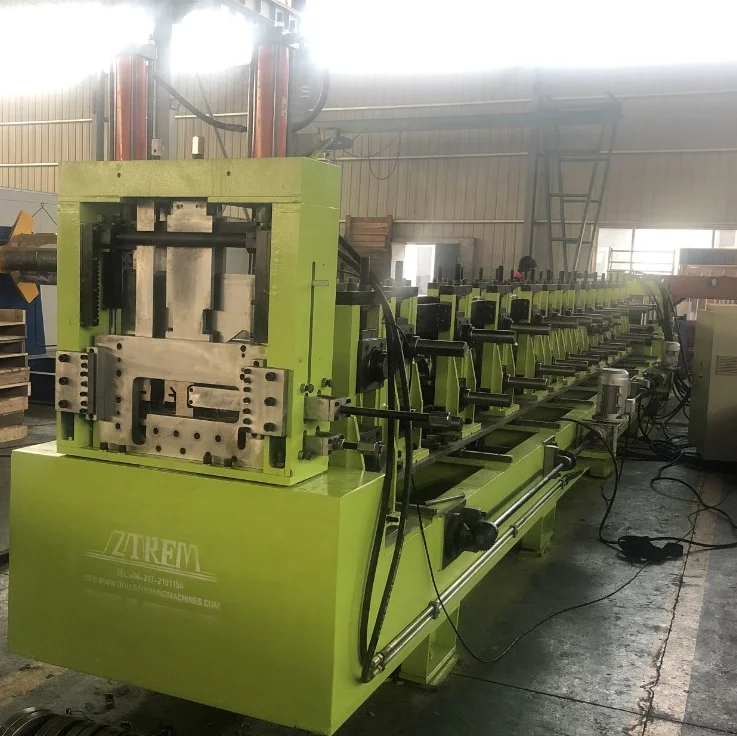

Forming device

Usage: In order to keep the product shape and precision, adopts welded sheet structure, motor reducer drive, chaintransmission,roller was chromed which can keep the molding plate surface smooth and not easy to be marked when it is working

Feature : Ensure stability , precision and lifetime.



No.	Main parameter of light c steel  roll former
1	Length of the main part	3000*800*1400mm
2	Weight of main part	About 3 t
3	Voltage	380V/50HZ3Phase (as customer's request)
4	Roller fixer	Guide column
5	Frame	Middle plate welded  Memorial arch frame type
6	Frame thickness	25mm
7	Drive mode	Gear or chain
8	Material of rollers	45# steel with tempering
9	Material of shafts	45# steel with tempering
10	Diameter of shafts	φ40mm
11	Number of rollers	10 rollers
14	Main power	3kw (Cycloidal planetary gear speed reducer)

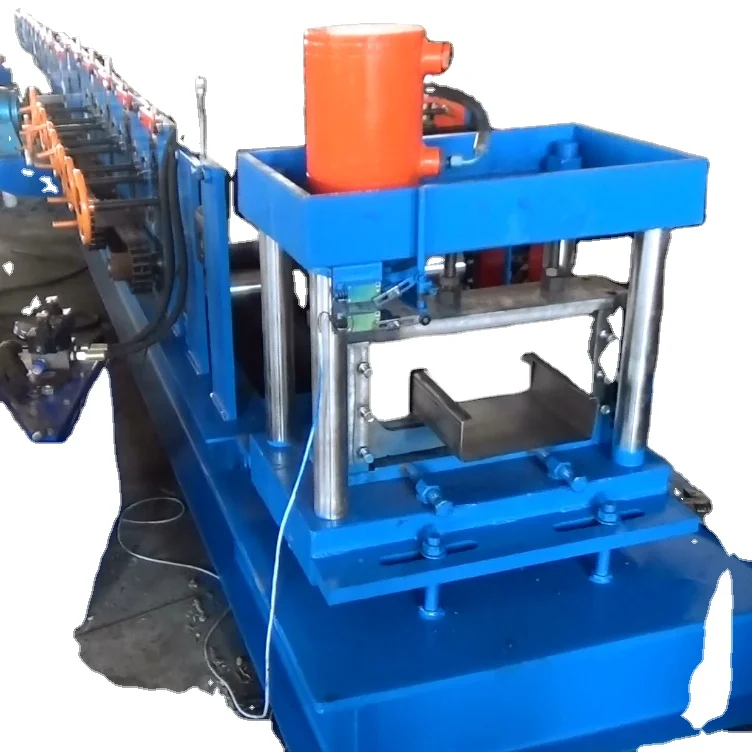

Cutting device

Advanced hydraulic drive, automatic punching and cutting after forming, no distorting or wasting, high level safety factor.

Blade Material	Cutting system
Cr12 steel with quenched treated 60-62°C	Full automatic

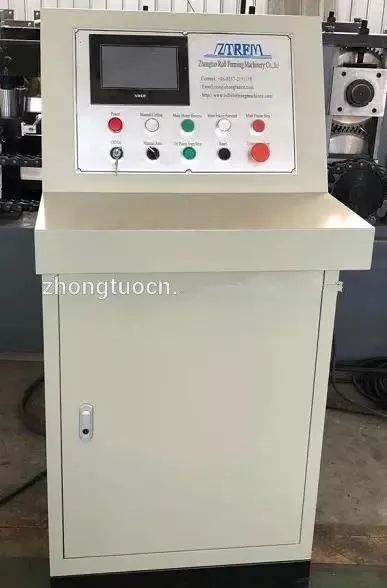

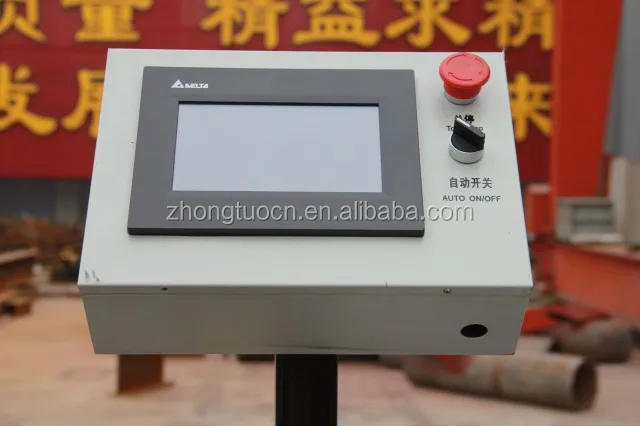

Control system

Screen	PLC	Coder
Text screen displayer	Taida DVP14ES from Taiwan	Omron

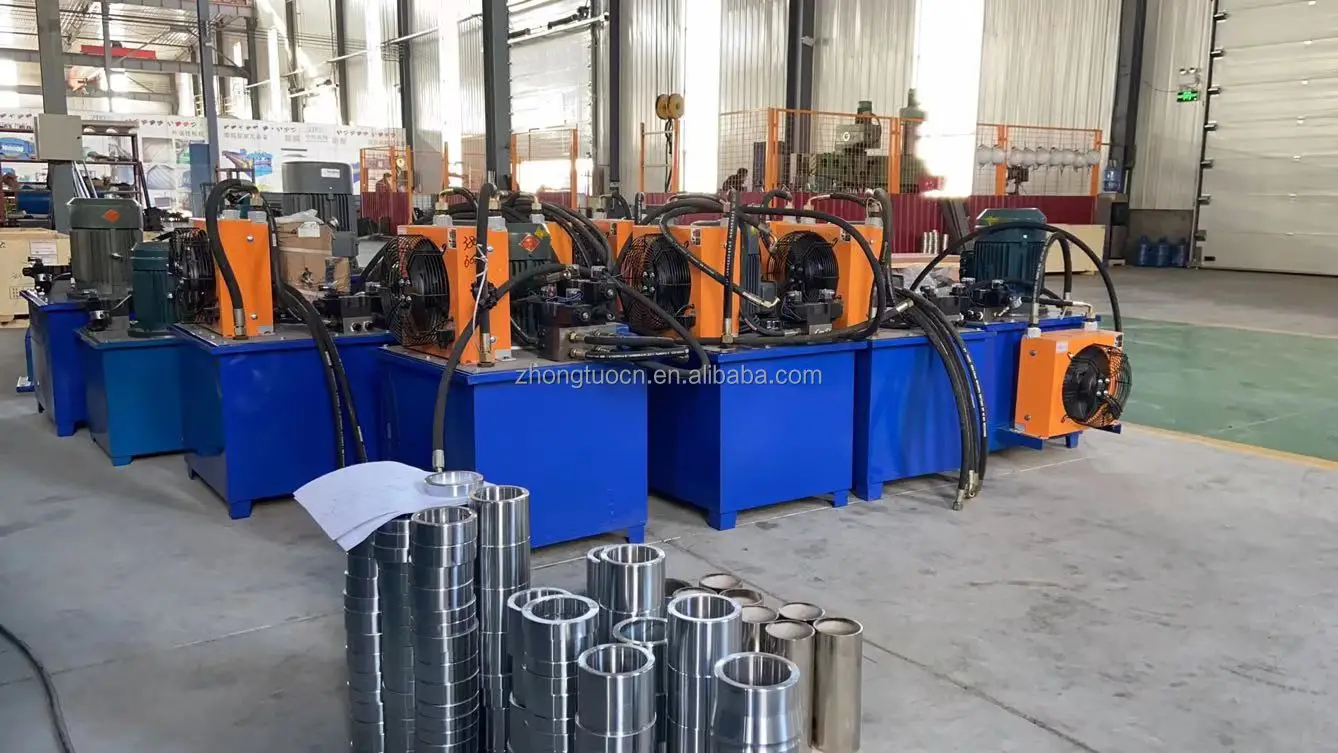

Hydraulic station

Orgin	Power
Advanced hydraulic system from Taiwan	3kw





Spare parts ( for free)

1. Easy damaged parts: conk 2 pcs, fuse-link 4 pcs;

2. Rubber mat 1 pcs;

3. Bolt spanner 1 pcs







1. Does one machine can only produce one style panel profile?

Not exactly.For wider and double layer making machine. It can produce more than 6 kinds of panels.

2. Do you have after sales support?
Yes, we are happy to give advice and we also have skilled technicians available across the world.We need your machines running in order to keep your business running.

3. How to visit your company?

a.Fly to Beijing airport:By high speed train From Beijing Nan to Cangzhou Xi (1 hour), then we can pick up you.

b.Fly to Shanghai Airport: By high speed train From Shanghai Hongqiao to Cangzhou Xi(4.5 hours), then we can pick up you.

4. What can you do if the machine broken?

Our machine's warranty period is 12months,if the broken parts can't repair,we can send the new parts replace the broken parts freell,but you need pay the express cost yourself.if after warranty period,we can through negotiationfor to solve the problems,and we supply the technical support for the whole life of the equipment.

5. Can you be responsible for transport?

Yes,please tell me the destination port or address.we have rich experience in transport.

6. You are trade company or factory?

We are trade company but we also have own factories. Building trade company is just for exporting various types of cold roll forming machines.

7. Why your price is higher than others?

As we persist on that each factory should put quality at the first place. We spend time and money on developing how to make machines much more automatic, accurate and high quality. We can make sure that our machine could use more than 20 years without any problem. We can provide 2 years free qualityassurance.

8. How long the machine could be made?

Normally speaking, welded pipe making machine could be made without 45 working days. If you need machines in hurry, we can make it for you less than a month.
