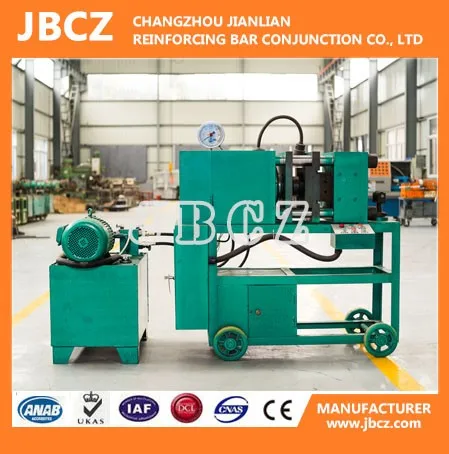

Rebar upset forging machine and threading machine rebar threading machine with splicing couplers

Product Overview

Description

UPSET FORGING PARALLEL THREAD

SYSTEM



1. Description

The upset forging parallel thread machine contains :

one rebar threading machine(GZL-45)

one oil pump

one upset forging machine(GD-150)

they work together with couplers for the connection of rebar whose diameter is between 12mm and 40mm .



2. Technical data

Steel bar Diameter(MM)	Out Dia.of  Coupler(MM)	Inner Dia.of  Coupler(MM)	Length of  Coupler(MM)	Size of Thread(MM)
12	20	11.9	30	M14*2
14	22	13.9	34	M16*2
16	26	17.4	40	M20*2.5
18	29	19.4	44	M22*2.5
20	32	20.9	48	M24*3
22	36	23.9	52	M27*3
25	40	26.3	60	M30*3.5
28	44.5	29.3	66	M33*3.5
32	50	31.8	72	M36*4.0
36	56	34.8	80	M39*4.0
40	62	40.3	90	M45*4.0



3. Working principle

First, we use GD-150 to forging the end of rebar.
Second, we use the GZL-45 to threading the end of rebar.
Third, we use the coupler to link the two ends of rebar.

4. What makes us successful

A. Shorten your engineering period -- the two rebars can be connected within 35 seconds;

B. Catch the highest quality -- 100% broken rebars, no safty worrying, can past any safty quality test;

C. Save rebars -- give up weld and colligation rather than our connecting methods, can save many

rebars materials.



5.Why choose JBCZ

1, High strength: the strength reach Grade I , stronger than the reinforcement bar

and guarantees bar break under

tensile stress (tensile strength of connection point =1.1 times of connected bar).

It can satisfy the requirements stipulated in the Chinese standard JGJ107-2003,JG171-2005.

2 ,Wide working range: adaptable for Φ12mm-Φ50mm same diameter, different diameter, bending, new and old,

advance covered up rebar of GB 1499 , BS 4449 , ASTM A615 or ASTM A706 standard.

3,High efficiency: upset forging and threading one joint only needs no more than one minute, and handy operation

and quick link.

4,Environmental protection and economy profit: no

environment pollution, can work all day, not affected by

weather, economize energy source and bar material.
