MT FT1 Fire rescue lifesaving tripod firefighters emergency rescue equipment

Product Overview

Description

Fireman fire safety fire rescue tripod with CE standard

Brief:

Item name :rescue tripod

Material is High strength Aluminum

134-214cm  working scope

134cm Closed Height

Specifications:

Max. Opening Distance of Blades > 28mm
Rated Working pressure :63Mpa

High quality and using long time

Relative datas:

Technical Specification

Rescue Tripod Model MT-FT1 Material High strength Aluminum Operating Load 300Kg Breaking Force 22KN(Steel wire Rope) Working Scope 134-214cm Closed Height 134cm Extend Height 214cm Dimension for reference 173*39*36cm Weight 16.5Kg Winch Length of Wire 25m Operating Load 200Kg Breaking Force 1800KN

2. Working Principle

MT-FT1 rescue tripod is the rescue tool specialized to used to prevent dropping from high place.

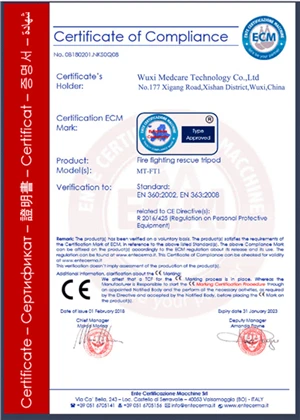

It has passed the EN795 inspection. It confirm to the B level standard.

It only can one person use.

3.Main Structure

The structure of MT-FT1 rescue tripod is shown as Pic #1.

Pic # 1. Structure of MT-FT1 Rescue Tripod

(1)The top head

(2)Eyebolt

(3)Fastening handle

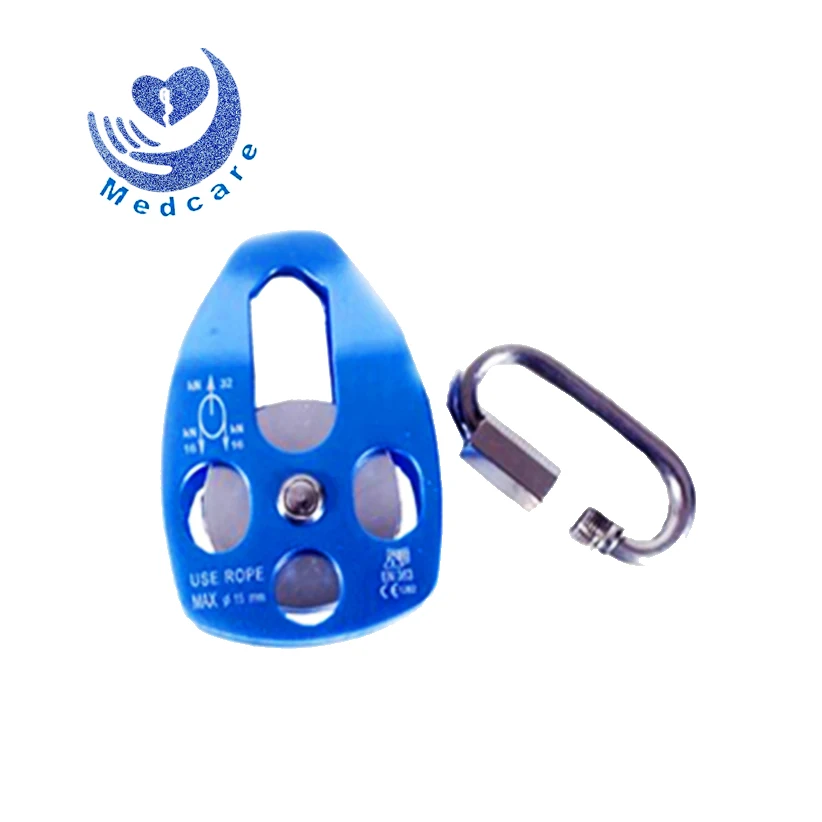

(4)Pulley

(5)Outer tube of the frame

(6)Handle control capstan

(7)Positioning pin

(8)Hook

 ( 9 ) Branch sleeve

 (10) Chain-guard

 (11) Working height: extension height: 214cm

                                  Closed height: 134cm

4.Basic Configuration

The top head: High strength Aluminum.

Eyebolt:one is in the center, one is in the back, it’s convenient to install equipment.

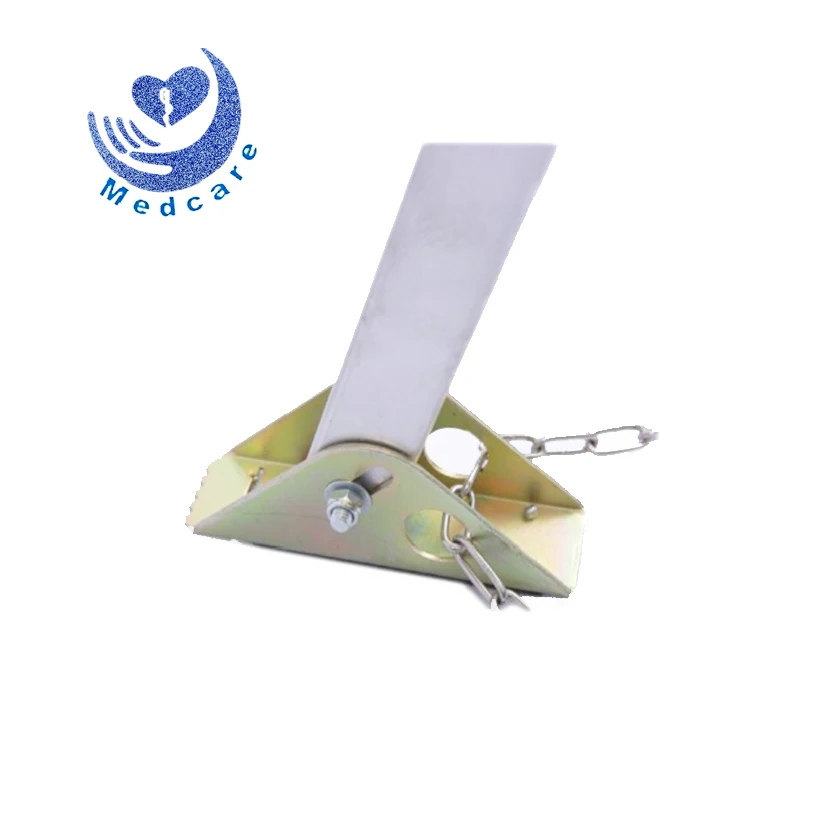

Frame:extension type frame equipped with propel rod, it can push the frame up and down. The bottom of the frame equipped steel support. Effective guarantee the equipment can use on the uneven ground.

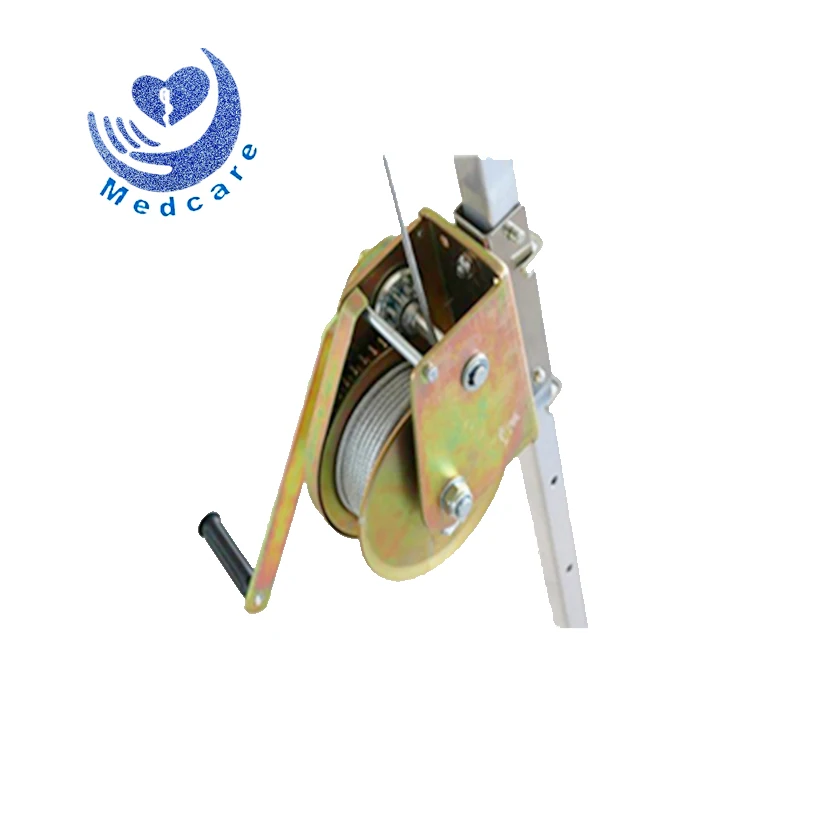

Handle control capstan: 30 meters steel wire.

Chain:Safety chain can effectively reduce the horizontal force,prevent frame slide.

 5.Specification

Technical Data of Rescue Tripod
Model		MT-FT1
Material		High strength aluminum material
Operating load		200kg
Max. Prevent breaking force		22KN(Steel Wire Rope)
Height scope		134-214cm
Working height	Closed height	134cm
	Extension height	214cm

Packing Dimension	153*39*39cm
Weight	36kg
Technical Data of Rescue Tripod
Model	MT-FT1

6.Operating Process

Fix The Tripod

1. Let the tripod keep flatting on the smooth and hard ground. Open the frame, use the positing pin to fix the length of tripod.

   Set up the tripod, and fixed by bolt-locking.

  Confirm Branch sleeve is steedy. Adjust telescopic frame to ensure that the three fulcrum in the same plane. To install the chain and lock the chain by the connection button.

Notes: don’t stumble by the chain when install and use the chain.

Inspect if the positing pin is firm and if the position is right.

Confirm the chain install the bottom of the frame, and let it effectively prevent slipping caused by the horizontal force.

Pack up The Tripod

1.Press the lever connect with the lock, and contraction the frame.

2.Put the tripod lie flat on the surface, remove the positioning pin, then pack up the frame.

3.The rescue tripod must retract immediately after using, and as the manufacture request to inspect the equipment.

4.Can be inspected by the person:

  ---Manufacture.

  ---The person who are recommend by the manufacture.

  ---The company which is recommend by the manufacture.

  This inspection is valid before next inspection when it needed.
