2.5' 240160 factory direct sale LCD module JHD240160 G66BFG Y

Product Overview

Description

Product Description



  General Specification

Item	Contents	Unit
LCD type	FSTN  POSITIVE/NEGATIVE	-
Viewing direction	6:00	O’Clock
Module size (W´H´T)	66.20´54.20´4.60 (excluded FPC length)	mm
Viewing area (W´H)	60.00´42.00	mm
Active area(W´H)	52.78´35.18	mm
Dot Pitch	0.02	mm
Dot Size	0.2X0.2	mm
Driver IC	UC1638C	-
Number of dots	240*160	-
Backlight type	4  LEDS  White    3.0V  60mA	-
Interface type	Serial interface	-
Interface spec	20 PIN, 0.5 mm PIN pitch	-
Operating temperature	-20 ~ 70	℃
Storage temperature	-30 ~ 80	℃

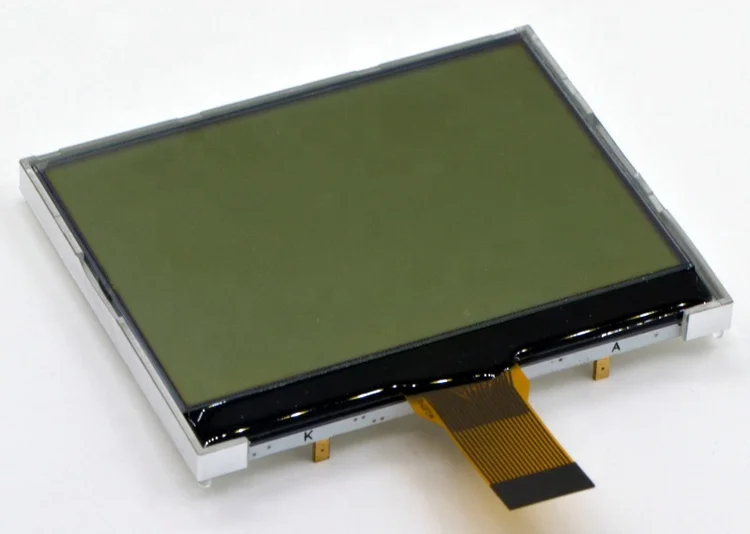

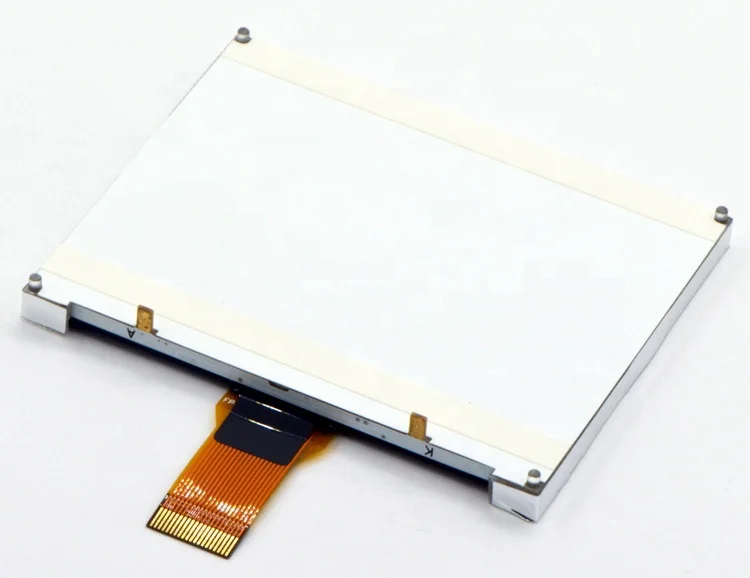

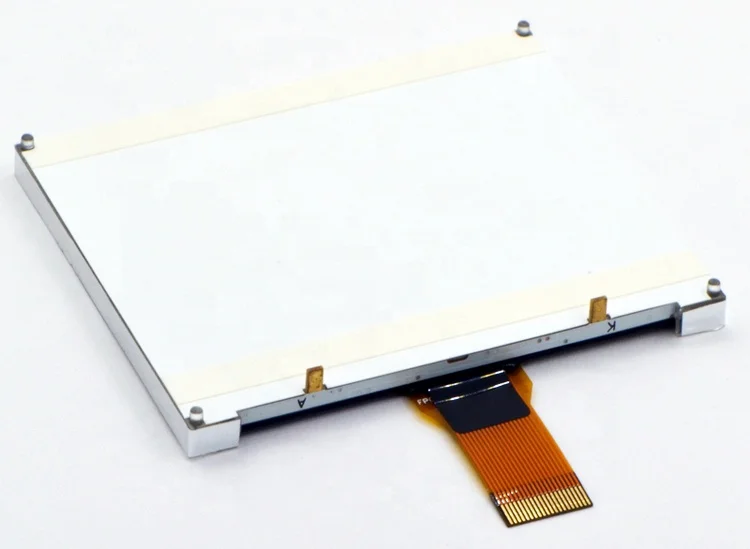

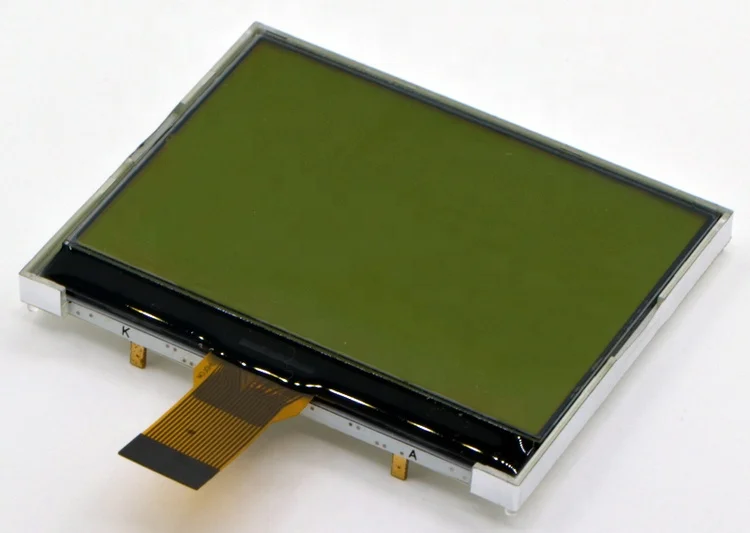

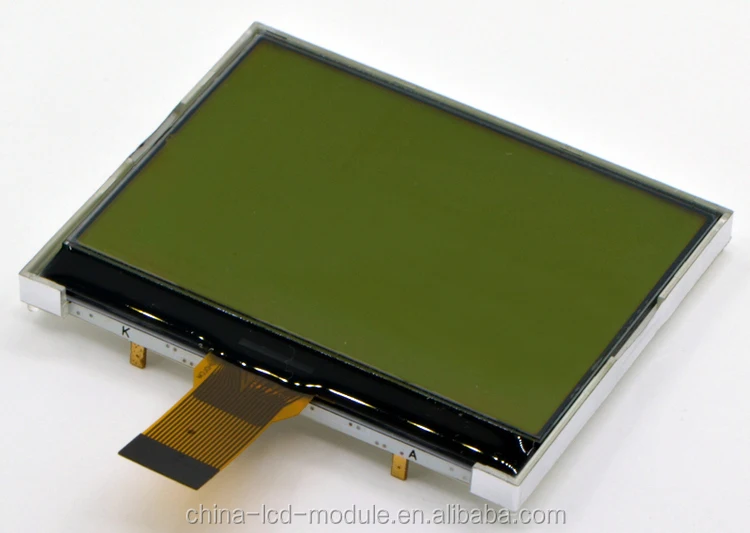

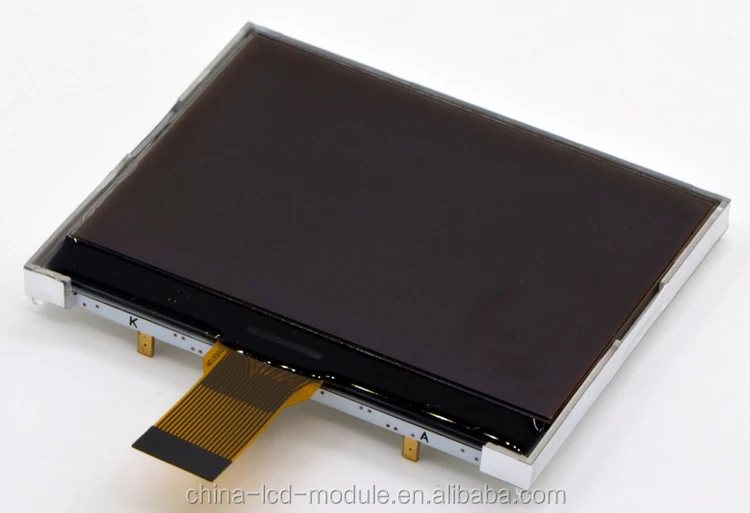

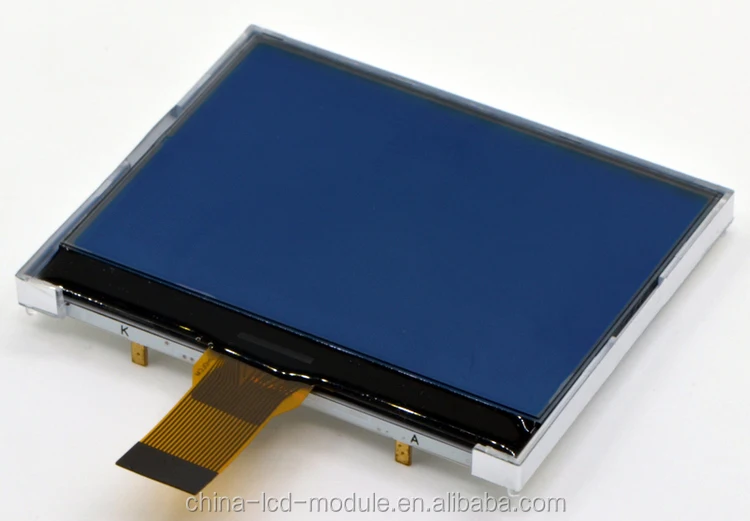

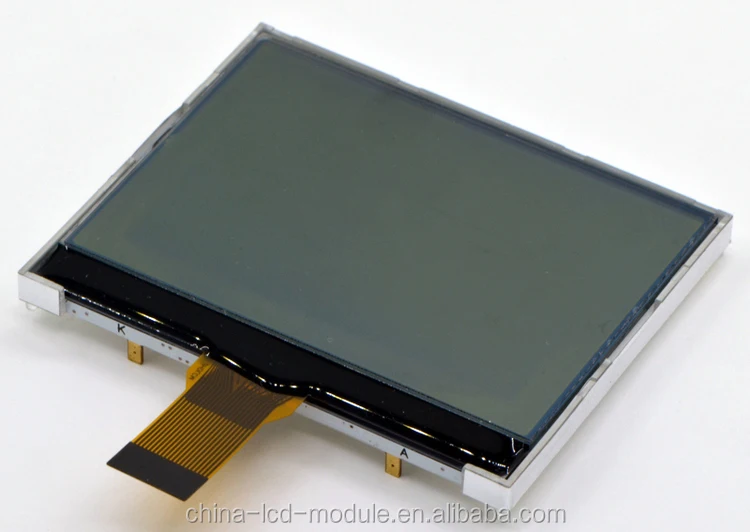

 Product Showing

Related Products:

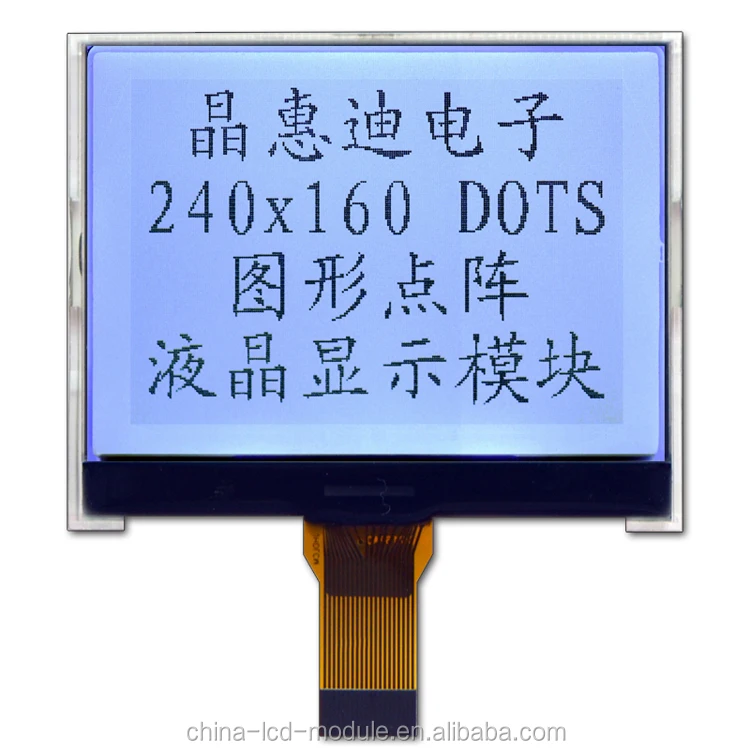

Black Words on Gray background

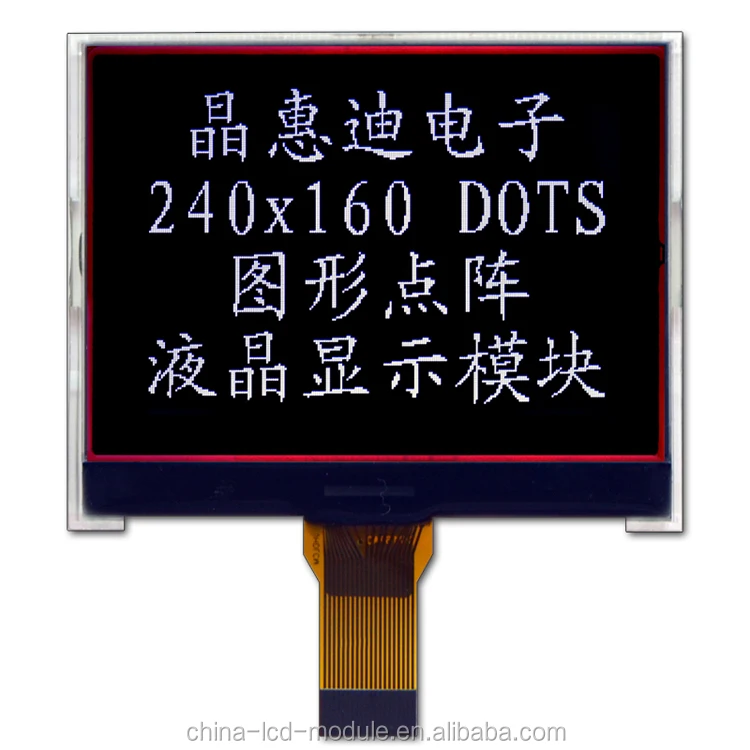

White Words on Black Background

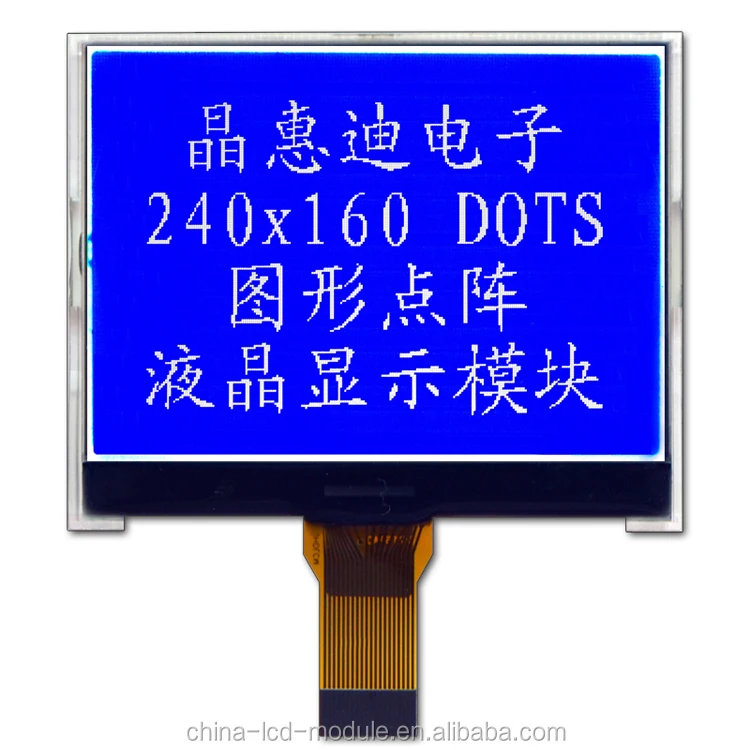

White Words on Blue Background







FAQ

1.Q: Are you manufactory or trade company?

A: We are the ODM and OEM manufactory specialized in FSTN, STN and TFT more than 1 decade in Shenzhen! Our factory have passed IS09001:2000,SGS Factory Audit and ISO14001:2004. Our advanced full set equipments make sure good quality and competitive price!

2.Q: How can I get the samples?

A: If you need samples, we can make as per your request .You should pay the sample fee and freight. Sample lead time always be within 2-5 days.

3.Q: How much the transportation freight of samples?

A: The freight depends on total weight and volume and your address.

4.Q: How long can I expect to get the sample?

 A:The samples will be ready for delivery in 5~7days.The samples will be sent via express and arrive  in 5~7 days.

5.Q: When can I get the datasheet?

A: When we get your inquiry, you shall first tell us the part number you want, then we can send you the datasheet immediately

6.Q: What is the difference between different part number?

A:We make the part number according to the different colors and different display effects of   lcd. For example, this part number JHD12864-G13BSW-B, "12864" means the resolution of lcd "BSW" describe the backlight, "B" in "BSW" means "backlight", "S" in "BSW" means "three leds in

the backlight", "W" in "BSW" means the color of backlight white; last letter"B" means the display   effects of lcd, signifies "Blue", therefore, in a word, this part number means the lcd  is "white words  over blue background, white backlight".

7.Q: Can you design the lcd in acccordance with our demand?

A: Sure.We will give you the best tooling charge.

8.Q: How to order lcd?

A:Please send us your purchase order by Email or Fax or by Escrow, or ask us to send you one  invoice. We need to know the following information for your order.

  1)Product information-Quantity,part number

  2)Delivery time required.

  3)Shipping information-Company name, Street address,Phone&Fax number,Destination sea port.

  4)Forwarder's contact details if you have any in China.
