Машина для производства бункеров для хранения зерна

Product Overview

Description

Product name: Spiral Steel Silo Making Machine

Product model No.: SM40



Main usages: The set of equipment can be widely used for the storage of materials, such as soybeans, corns, wheat, grains, cements, building materials, and sewage treatment etc.

Manufacturing technology of spiral steel silo is the most advanced technology for steel silos in the world. This machine produces steel bins with a special kind of lock seam, without welding or assembly.

How it works:

This machine uses a coil steel thickness of 2 - 4 mm and a width of 495mm. Processed the steel strip width of 365 mm, connected to a spiral seam sealed and sent outside the silo tank at a distance of 30-40 mm, to give rigidity and strength of the silo.





Standard seam.





Leakproof seam.





Features of machine:

- Good composite performance, long service life.

This forming machine creates a helical seam which is outside the silo bin at a distance of 30-40

mm, and five times thicker than the wall thickness of the silo bin. This significantly increases the

forging joint stiffness and cargo loading hopper. Tightness and strength, impact resistance in this

species steel silo bin is much better than other species.

- Good air tightness, reliably sealing, wide application.

This kind of forging joint ensures good quality at every point of the silo bin on the technology. Its

air-tight performance is extremely good.

- Short duration of construction, low cost structure.

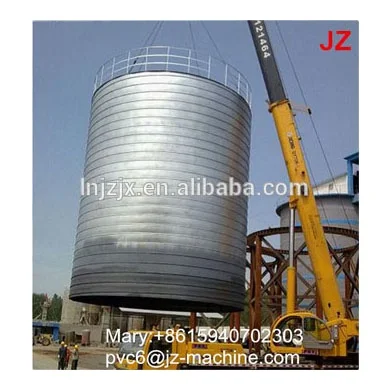

The machine can assemble at the location of the steel silo. The roof of the silo is set on the ground.

This eliminates the need to use special decks and other accessories. Performance of the machine

can reach 3-5 m / min (linear velocity). Thus Construction time is very short.

- Operation skills

The height and diameter of the silo can be chosen freely. The

minimum distance between the two walls of the silo can be 50 mm.



Raw Material:

Its thickness:

Galvanized steel: ........................... 2-4mm

Stainless steel: ........................... 2-3mm

The plastic-coated steel: ................. 2-4mm

Carbon steel: .............................. 2-4mm

width: ............ ............................... 495 mm

diameters of manufactured silos .... 4.5-40 m

height manufactured silos: ........ up to 30m

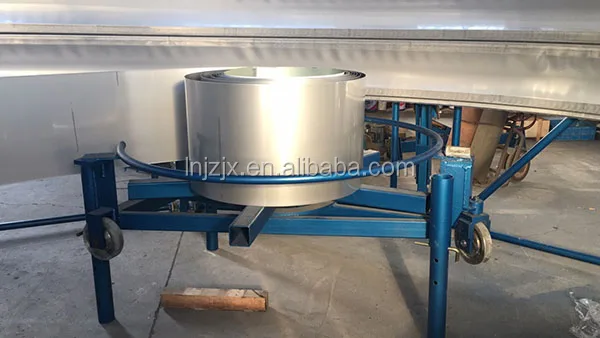

1.Horizontal Decoiler

It is rotatable; and the materials to be processed are placed on it.

- no limitation of internal diameter

- outer diameter of 1500 mm

- Capacity - 5 tons

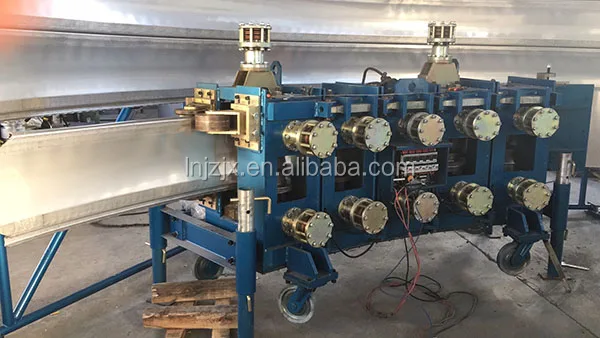

 2. Forming machine:

 it can bend material and preliminary process the forming planes, meanwhile it can bend the materials to a circle with a demand silo diameter

the materials to a circle with a demanded silo diameter.

- Power consumption of the drive motor 3 x 5 kW

- The rate of formation: 3-5 m / min (linear)

- Weight - 3200 kg

- Dimensions: 2300 x 800 x 1600 mm

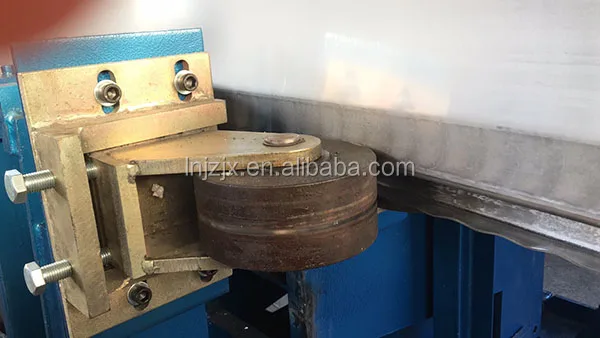

3.Seaming machine

it can bend the fitted forming materials to occlude together by a seam,androtatethemtobea silo.

Usage: suitable for "stitching" together to form a band forging seam outside the bin.

- Power consumption of the drive motor 3 kW x 4

- Weight: 3000 kg

-Dimensions: 2300 x 1000 x 1300 mm





4.Supporting structures and columns

Purpose: to set and fasten the exact diameter of the silo, which enable the uplifted silo to attach

upon on the basis of allowing a proper diameter of the silo; the bearing support can bear a silo

body which ascends rotationally in spirals.

- A set of weight: - 150 kg.









Technical parameters:

 Galvanized steel : 2-4 mm

Chromium-nickel steel:  2-3 mm, anti-corrosive

Plastic coating metal plate:  2-4 mm

Black steel plate:  2-4 mm

Width of the metal plate: 495 mm

Usable width: about 350 mm to 370 mm for the strip materials with a width at 495 mm



Diameter range of the silo: 4.5M to150M



Height: usually less than 30M

Forming and bending velocity: about 3



These steel silos are used widely:



Steel Silo bin is able to store solid and liquid materials. Thus this kind of steel silo is widely used in the chemical industry, grain and brewing industry, civil engineering for wastewater treatment in other areas of agriculture, etc.



These steel silos are used widely:

1. Material shape (storage): granular material, powder material, liquid material.

2. Industry: grain, feed brewing, oil, medicine, food, cement, water treatment.

3. Concrete variety (storage): wheat, soybean, maize (corn), paddy, sorghum wheat flour, bulk cement fly-ash, sewage, water, chemical syrup.
