Product Overview

Description

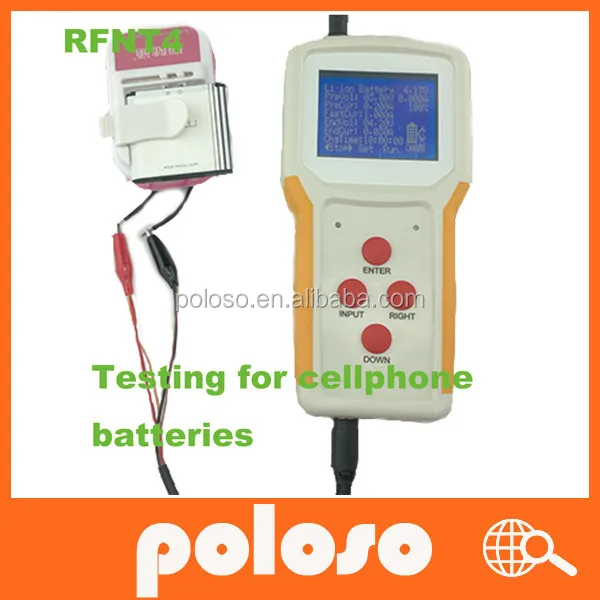

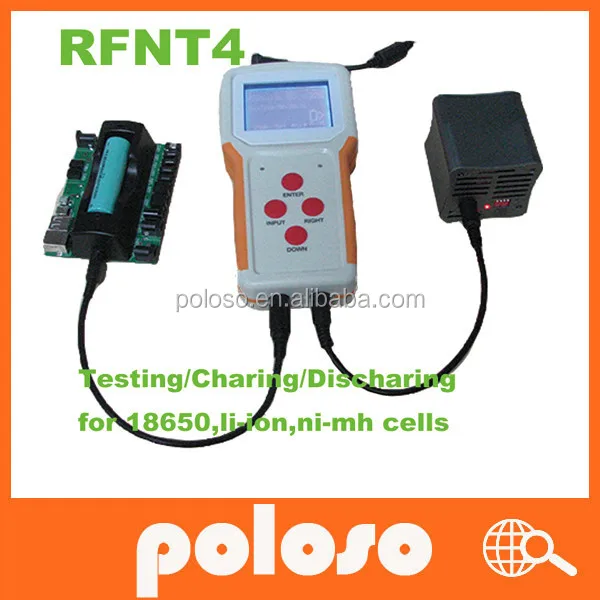

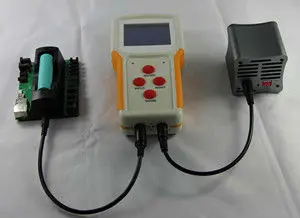

18650 li-ion cells tester

1. Parameters

Ø Size:201 x 99 x 35 mm

Ø Weight:383g

Ø Adapter

Input 100--240V Output 24V/3A

Ø Display mode

Segment LCD with white backlight + LED in red and green

Ø Discharge mode

Constant current discharge,system support 1000mA Max, can set by DIS.CHG. External load, Max discharge current add to 4A

Ø Charge mode

Constant current and constant voltages are the main mode. Active charge and pre-charge are available according to different battery voltage.

2. Active charge

Tester may not recognize 0V-battery. Users should press the charge key to start up the active charge function. Being activated and going to normal charging status, when the battery establishes communication with the tester.

3. Pre-charge

Battery goes into pre-charge status when voltage of battery under setting pre-charge voltage.

Constant current charge

Battery goes into fast charge status when voltage of battery over setting pre-charge voltage. Fast charge time relates to the battery design capacity and fast charge current.

4. Constant voltage charge

Battery goes into constant voltage charge, when battery voltage up to battery saturation voltage, now current will be decreasing by battery saturation voltage

End of charge: When the current reduced to terminate current, Or e capacity reaches 100%

Ø Charge current

3000mA Max, set by CHARGE function

Ø Battery testing

Testing battery charge and discharge function is good or bad,test time set by user, according to user demand, can set by BT.TEST item. Test passed will display “OK” otherwise display “NG”

Ø Standby power consumption is less than 1W.

5. Functions

Power Up

1) Connect the adapter to AC power source

2) Connect the tester with the adapter

3) Machine goes into main menu

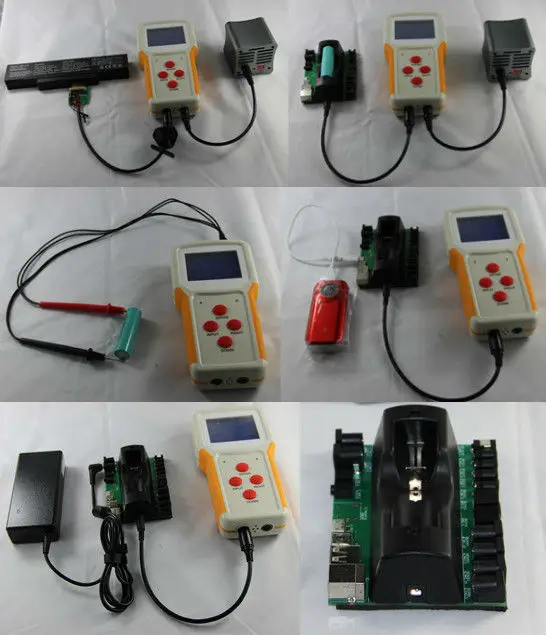

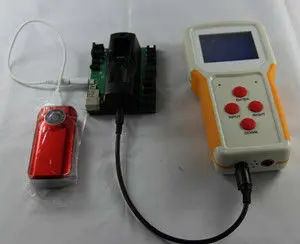

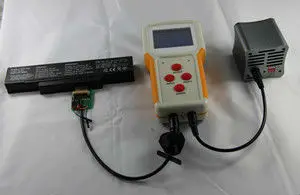

Connect accessories

User according to demand and connect accessories,

User according to demand and choose menu.

Detailed operating as below:

6. Main panel SOD function display

1) CHARGE

For charging the battery, charging consists of activate, recharge, constant current charge, constant voltage charge, end of charge.

2) DIS.CHG

For discharging the battery, constant current discharge,system support 1000mA Max, can set by DIS.CHG. External load, Max discharge current add to 4A

3) BT.TEST

For testing the battery, test battery charge and discharge function is good or bad, testing time is set by user.

4) VI.TEST

For testing power/adapter, test power/adapter is good or bad and meets user’s requirements.

5) R.TEST

For testing internal resistance, correspond to Multimeter resistance file ,Max range 20000m

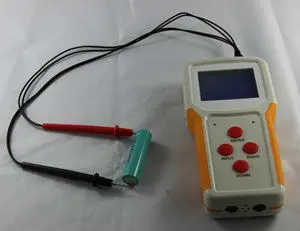

6) V.TEST

For testing voltage, correspond to Multimeter voltage file, ax range 50V

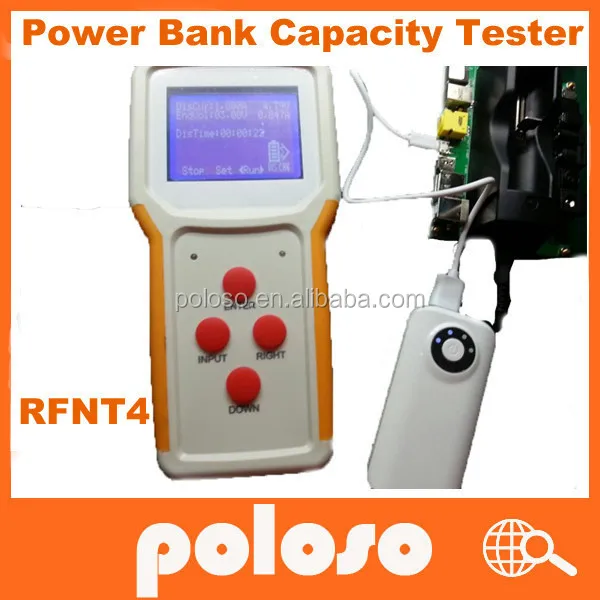

7) C.TEST

For testing capacity, test real time charge capacity and discharge capacity

9) SYSTEM

Display manufacturer relate information.
