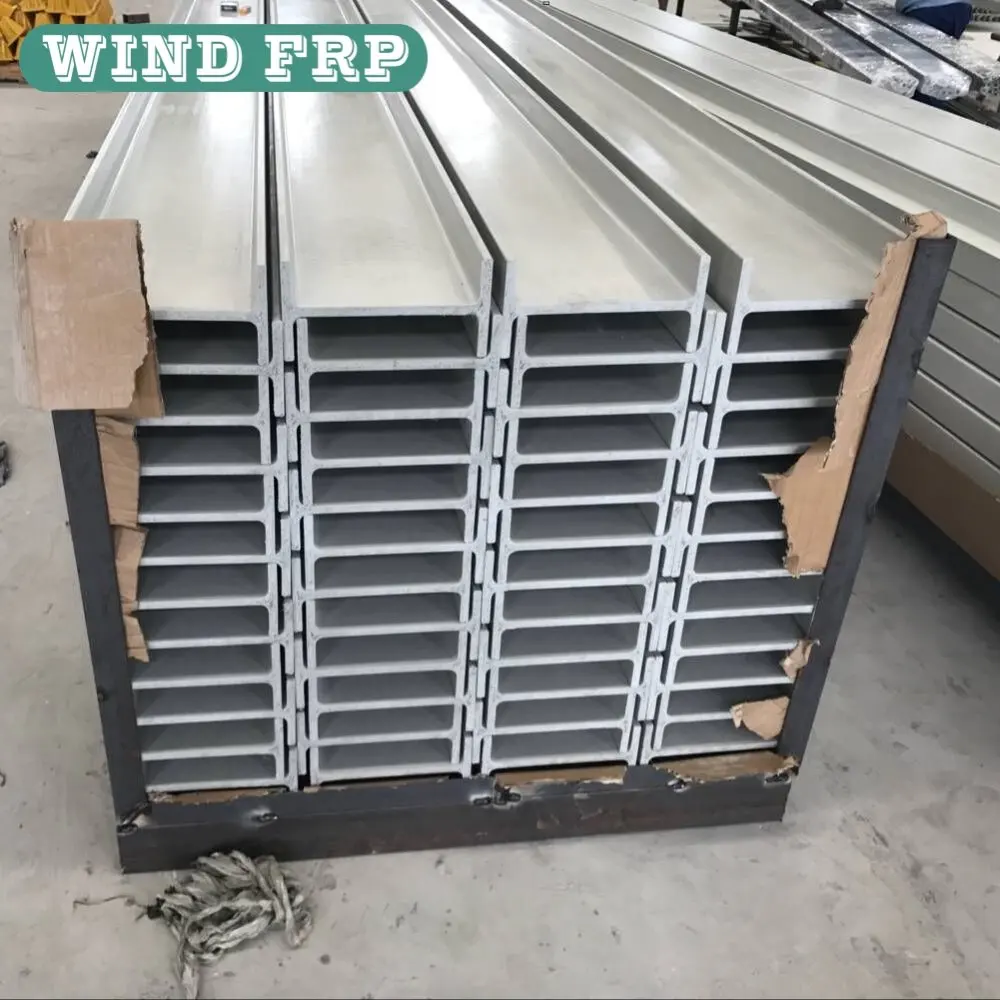

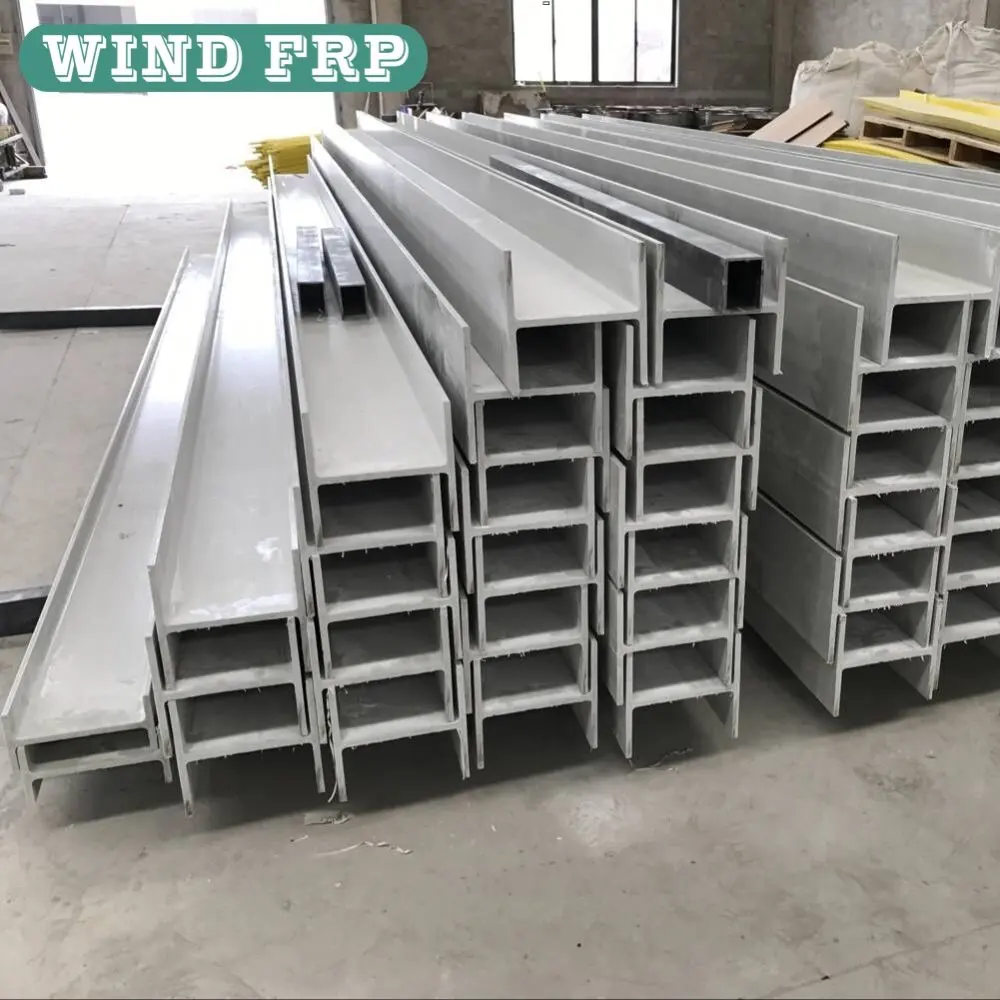

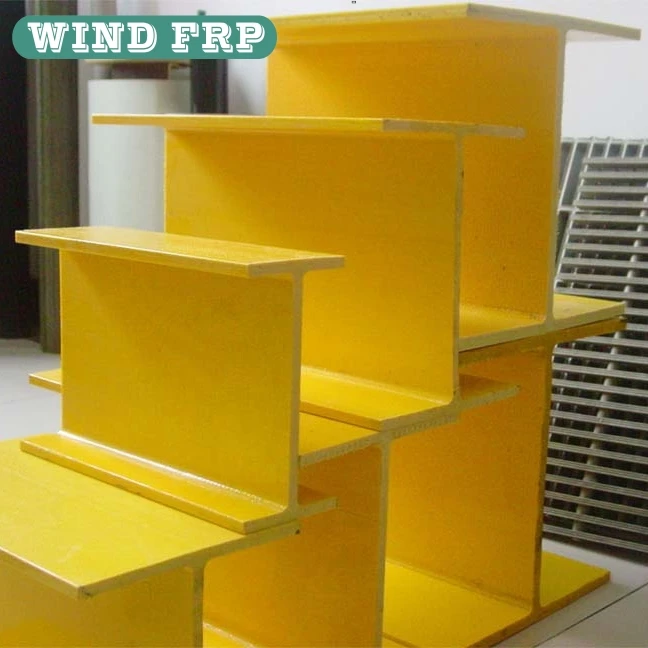

Pultruded Fiberglass I beam profile

Product Overview

Description

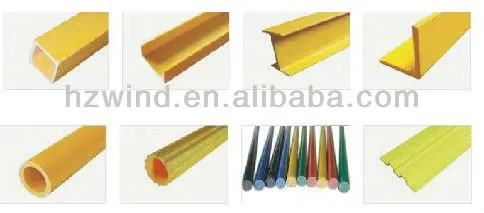

Item	Size(mm)			Weight(kg/m)
	Height	Wideth	Thickness
Rectangular tube	50	50	3.5	1.204
	50	50	4.0	1.362
	50	50	5.0	1.665
	100	50	5	2.59
	100	100	6	4.173

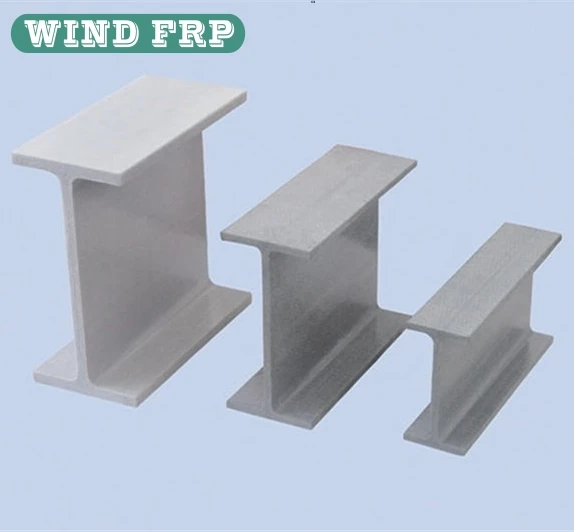

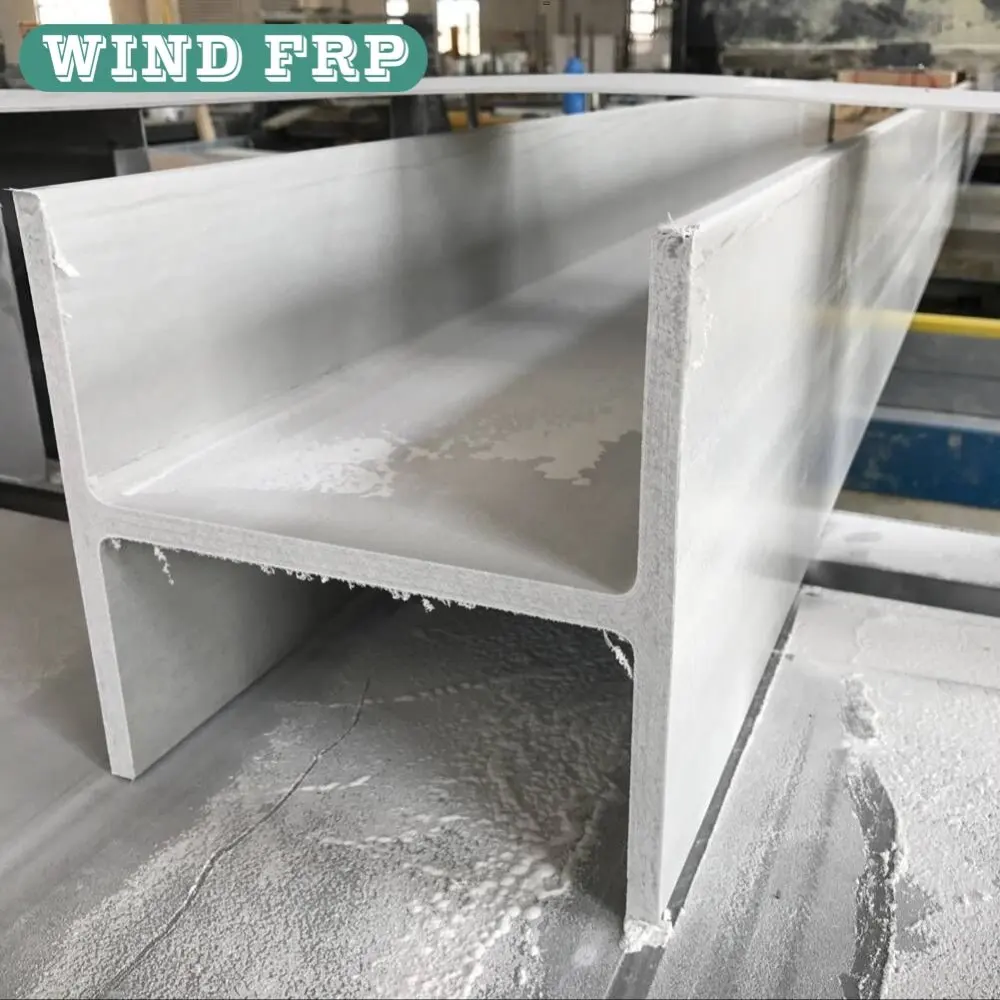

I beam	200	100	10	7.030
	150	100	10	6.105
	100	50	8	2.723
Channel beam	200	60	10	5.55
	175	75	7	4.03
	152	43	9.5	3.85
	60	50	5	1.388
	50	30	5	0.925
	87	30	5	0.983
Angle beam	40	40	4	0.56
	50	50	5	0.88
Round tube	Outside Dia.		Thickness
	28.6		5.0	0.69
	32		3.0	0.506
	32		6.75	0.99
	36		5.0	0.900
	45		6.75	1.50
	50		3.0	0.82
	50		4.0	1.07
	50		5.0	1.308
Wintersweet tube	32		5.0	0.558
FRP rod	10			0.176
	20			0.67
	30			1.5
Baseboard panel	100		3.0	0.722





Remark:

we can produce all the different types FRP pultrusion profile according customer requirement and drawings.





The explaination of pultrusion technique:



During the pultrusion process,the raw material are pulled through a heated steel forming die using a continuous pulling device. when the reinforcements are saturated with the resin mixture in the resin bath and the wetted reinforcement package is wrapped in a surfacing veil. the completed package then goes into a performer that roughly forms the package into the appropriate shape to enter the heated die for curing. the die is the exact shape of the final part desired. upon exiting the die, the part is over 90% cured and solid. the length of the part required is pulled through the cutoff saw and the process is complete.
