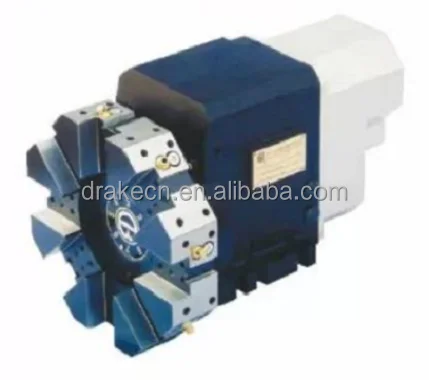

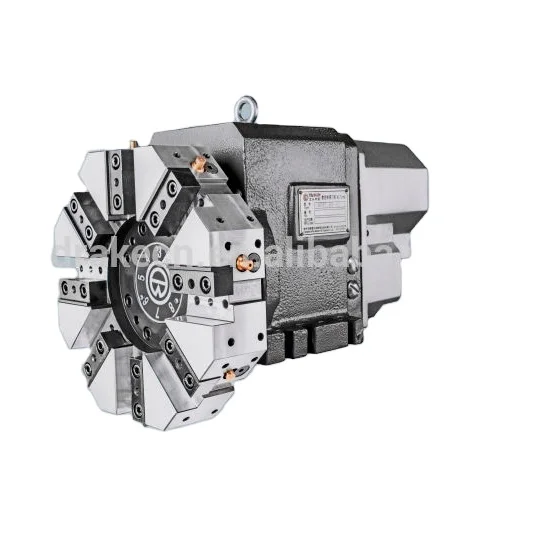

High clamping force horizontal 8 position tool post TURRET



Product Description










hak31 tu.jpg








Technical features:


HAK31 series horizontal NC turret adopts the working principle of worm for driving, 3 face gear coupling as fine indexing mechanism, big screw for clamping, sending signal with Hall unit. It features indexing without tool-holder disk lifting, steady rotating, low noise, high stiffness, multi stations, build-in cooling. It is the best choice for processing complex parts.





1. Confirm various parameters when choosing models of turret. Choose the number of stations according to quantity of part procedure and complicacy.


2. Choose tool specifications according to model of machine tool and cutting force. Choose the front type or rear type tool turret according to the cutting directions of the machine tool.

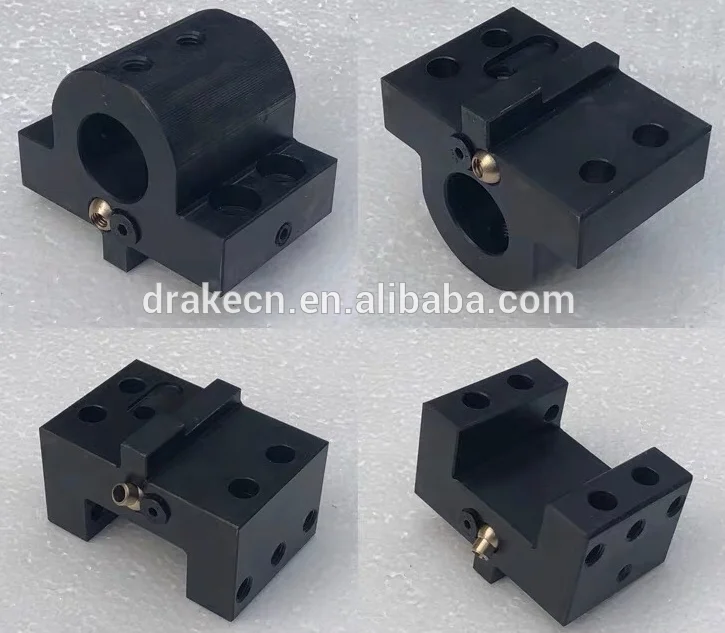

3. After the mounting of boring cutter seat of horizontal turret, Self-bore the inner hole according to the size of boring bar and make a corresponding mark. The tool should be fixed in the former position in the later mounting.


4. The distance tool reaching out of upper housing distance is usually not more than 2/3 upper housing size. Please note when placing an order,if more than the limit.


5. Touch by hand or other things is forbidden when turret is running to avoid injury or damage.


6. If customers have any special requirements or changes in parameters, please offer some data and contact with our company.






Parameters







Performance Parameters



































































Model/Data

Center height


(mm)


Station number

Max.tangential torque


(N·m)


Repeatability accuracy(")Time of changing tool and lock(s)
45º60º
HAK310636368600±22.62.8
HAK3108080681000±22.83
HAK31100100681500±23.63.8
HAK31125125682500±244.2
HAK31160160684000±24.34.5






Size Parameters













































































Model/DimABCDH1H2b1bh
HAK3106323020518516563210112020
HAK3108026021019018080230112525
HAK31100300240220200100260132525
HAK31125340288260230125300183232
HAK31160460380345306160380224040

































































































Model/DimLL1L2L3JKMNφφ1φ2φ3
HAK310633295513813025303030φ8φ274φ318φ25
HAK310803506014713032323232φ8φ310φ366φ25
HAK311003847216414025403030φ10φ360φ420φ32
HAK311254598520415032444343φ12φ420φ492φ40
HAK3116056411526516040485648φ22φ560φ640φ50


31-834-8WechatIMG1\\


2


QQ20200422101824


QQ20200422134016


CNC lathe machine: lathe chuck, rotary cylinder, collet chuck, hydraulic station, nc turret, live center and other accessories
