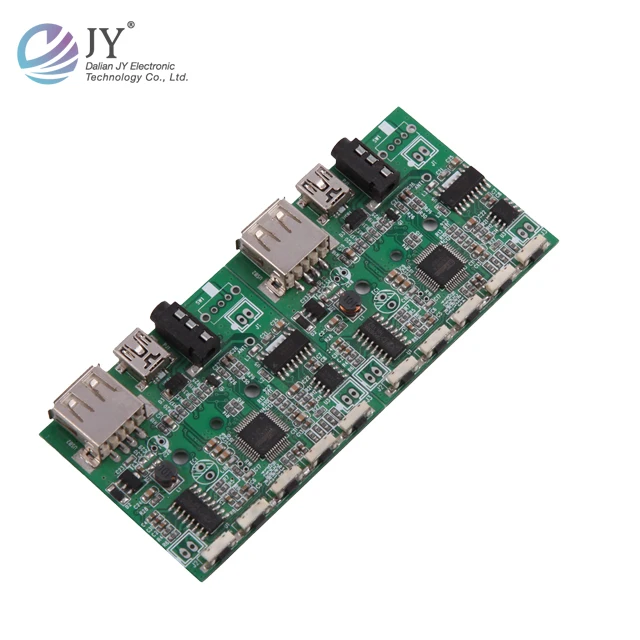

Плата аудиоресивера HASL, печатная плата, дизайн печатной платы
0,50 $
Блок управления PCB PCBA приемник подходит для детей электрическая поездка на игрушечный автомобиль печатная плата
- Категория: >>>
- Поставщик: Dalian Jinseo Electronic Technology Co. Ltd.
Сохранить в закладки 1600371172262:
Описание и отзывы
Характеристики
SPECIFICATIONS | TYPICAL | ADVANCED | |||||||||||||
NUMBER OF LAYERS | 1 - 12 | 14 - 42 | |||||||||||||
BOARD MATERIAL | FR4 STANDARD TG 130/140 | FR4 TG150, FR4 HIGH TG 170, Polyimide (Kapton), ROGERS, GETEK Copper Clad Thermal Substrates, Arlon, Nelco, PTFE, Black FR4, Hybrid (Rogers and FR4) BT Epoxy, Metal Core Materials,Ceramic, Aluminum | |||||||||||||
MINIMUM BOARD THICKNESS | .004'' (0.10mm) | ||||||||||||||
MAXIMUM BOARD THICKNESS | .25''(6.40mm) | ||||||||||||||
MIN. BOARD SIZE | .78''(20mm) X .78''(20mm) | ||||||||||||||
MAX. BOARD SIZE | 24''(600mm) x 16''(400mm) | 47''(1200mm) x 20''(500mm) | |||||||||||||
BOARD THICKNESS TOLERANCE | +/- 10% | +/- 5% | |||||||||||||
OUTER COPPER THICKNESS | 0.5oz, 1oz | 2oz, 3oz, UP TO 20 oz | |||||||||||||
INNER LAYER COPPER THICKNESS | 0.5oz, 1oz | 2oz, 3oz | |||||||||||||
MIN. TRACE/SPACE | 4mil/4mil (0.15/0.15mm) | 3mil/3mil (0.075/0.075mm) | |||||||||||||
MIN. PITCH | 1mm | 0.3mm | |||||||||||||
MIN. HOLE SIZE | .008'' (0.20mm) | .006'' (0.15mm) - Mechanical drill | |||||||||||||
.004'' (0.10mm) - Laser drill | |||||||||||||||
TOLERANCE OF PTH HOLE SIZE | +/- .003'' | +/- .002'' | |||||||||||||
TOLERANCE OF NPTH HOLE SIZE | +/- .002'' | +/- .001'' | |||||||||||||
HOLE ASPECT RATIO | 6 : 1 | 15 : 1 | |||||||||||||
SURFACE FINISH | HASL(Solder), LEAD FREE HASL, ENIG (Immersion Gold),Immersion Silver (Ag), Immersion Tin (White Tin), OSP (Entek), Flash Gold, Electrolytic Hard Gold, Wirebondable Gold, Gold Fingers, Carbon Ink | ||||||||||||||
SOLDER MASK | GREEN, BLUE, BLACK, RED, YELLOW, WHITE | Other colors per your request | |||||||||||||
SILKSCREEN | WHITE, BLACK,RED, YELLOW | Other colors per your request | |||||||||||||
CONTROLLED IMPEDANCE | +/- 10% | +/- 5% | |||||||||||||
OUTLINE PROFILE | PUNCH & CNC | ||||||||||||||
INSPECTION TECHNIQUES | 100% Visual inspection | ||||||||||||||
AOI | |||||||||||||||
Electrical testing - Flying probe or Nails Bed | |||||||||||||||
QUALIFICATIONS | IPC Class 2 - A600 | IPC Class 3, MIL | |||||||||||||
CERTIFICATES | ISO 9001:2008, RoHS | TS 16949 | |||||||||||||
SPECIAL PCB | we can make various special printed circuit boards, but not limited to: | ||||||||||||||
High Frequency RF Boards | RF board us Rogers, Taconic or other high frequency materials and normally, the frequency is between 300MHz ~ 3GHz, or much bigger; | ||||||||||||||
High Tg PCB | Tg value of board material is 170~210 Degree. Tg value of normal FR4 board is about 130~150 Degree. | ||||||||||||||
Heavy Copper PCB | Copper weight is 4~10 OZ/ft2, and 20~200 OZ/ft2 refers to extreme heavy copper printed circuit board; | ||||||||||||||
Ceramic PCB | Has excellent high pressure, high insulation, high frequency, high temperature,and high reliable and minor volume electronic; | ||||||||||||||
HDI PCB | With buried & blind via, drill layer up like: 1-2-1, or 2-4-2, need laser drilling, and PTH <=0.1mm; | ||||||||||||||
Impedance controled PCB | 50 ohms, 100 ohms, in outer or/and inner layer and tolerance can be +/-10%; | ||||||||||||||
Carbon ink PCB | The resistance of carbon in can be normal as 100 ohms, 500 ohm, or as high as to 10,000~500,000 ohms; | ||||||||||||||
Extra Thin PCB | For extra thin PCB, we can make it at 0.10mm, 0.15mm, 0.20mm, 0.25mm, 0.30mm,with or without the soldermask, and copper thickness 1/2OZ, 1OZ. Extra thin FR4 PCB can be bendable similar like a flexible circuit, but more rigid,and cost will be lower,comparing with the same copper traces. | ||||||||||||||
Metal Core (MC) PCB | Single Layer MCPCB, Chip-on-board (COB) MCPCB, Double Layers MCPCB, Double Sided MCPCB, Multi Layers MCPCB | ||||||||||||||
Others | Any other special request or demand, pls contact us directly. We will try our best to fulfill it. | ||||||||||||||
Details Images
Company Profile
Payment&Delivery
Certifications
FAQ
Похожие товары

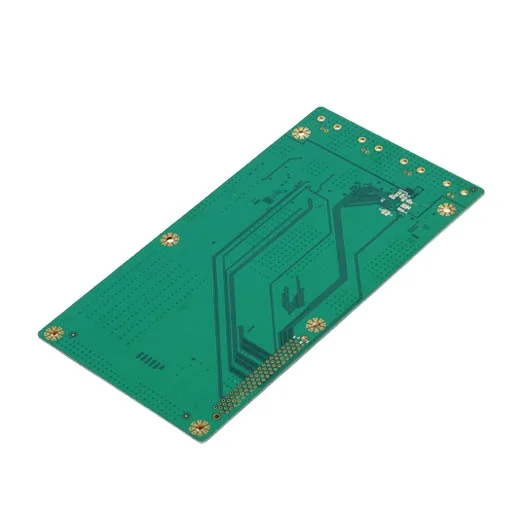

KERONG Shenzhen PCB Manufacturer Customized PCB Fabrication Circuit Boards PCB Boards

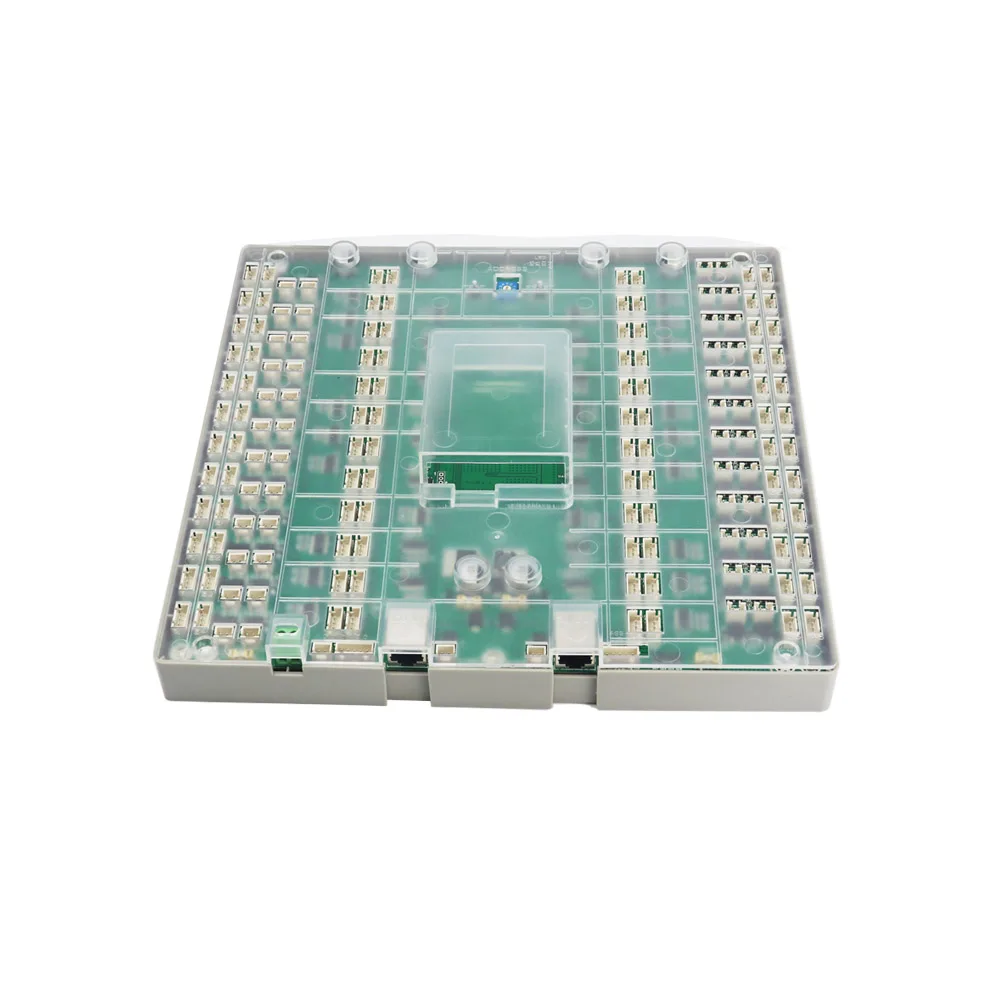

Шэньчжэнь один-стоп PCB монтажный сервис PCB монтажная плата сборка Pcb плата
0,10 $ - 10,00 $

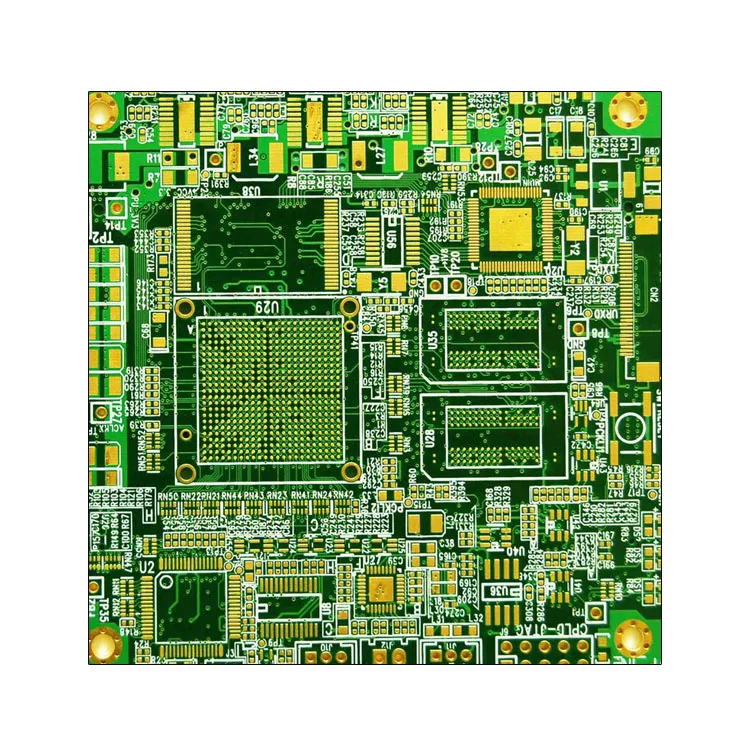

Печатная плата Shenzhen, двусторонний трафарет для изготовления печатных плат, индивидуальный принтер, Многослойные Печатные платы
Мужские спортивные шорты для выступлений, сетчатые быстросохнущие полосатые спортивные тренировочные шорты для активного баскетбола с карманами
6,00 $ - 8,00 $

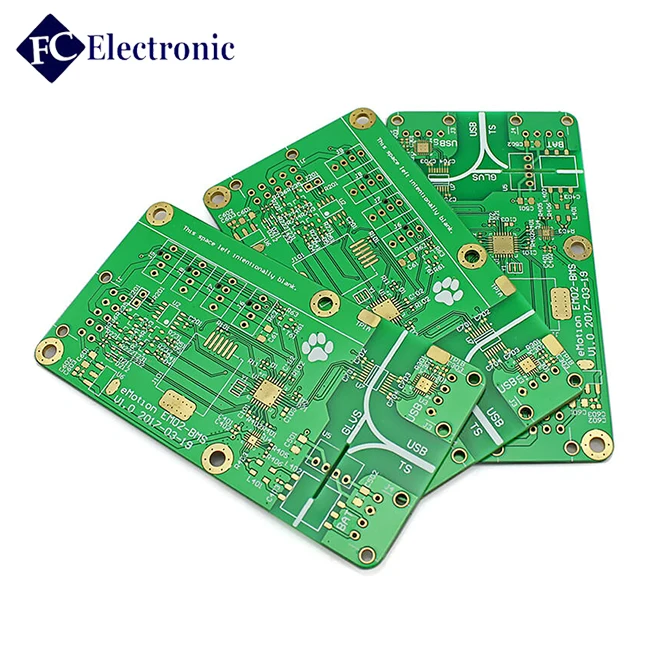

Многослойная печатная плата приемника беспроводного передатчика печатной платы

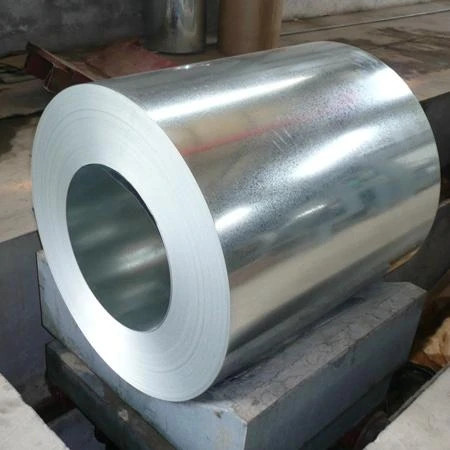

Китайский производитель Dx51d Z350 горячеоцинкованный лист в катушках оцинкованная сталь
