Гибкий трубопровод делая машину
- Категория: >>>
- Поставщик: Nanjing Bang Win Imp & Exp Co. Ltd.
Сохранить в закладки 1601254219424:
Описание и отзывы
Характеристики
Machine Introduction

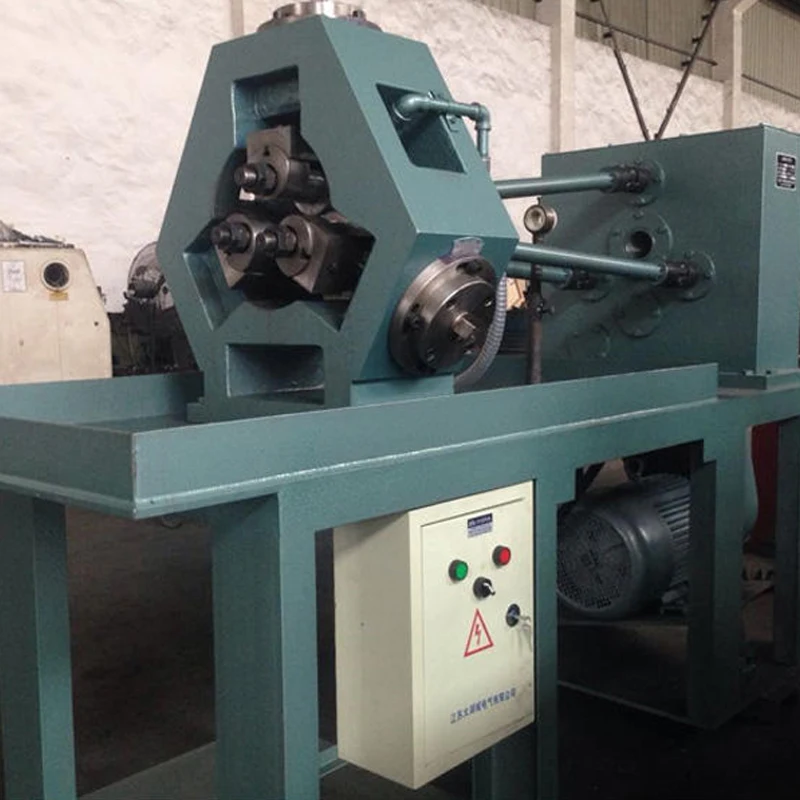

This machine is for producing extruded type fin tube in different diameters.It is capable for both bimetallic fin tubes and monometallic tubes, by changing extruding blades.
MAIN TECHNICAL PARAMETERS | ||
The distance from center line of horizontal spindle to working table | 345mm | |
Distance of work table above ground | 718mm | |
Rotation speed of output shaft | 80rpm; 120rpm | |
Diameter of blade shaft | ф45mm | |
Range of fin outside diameter | Φ18-Φ70mm | |
Minimal fin root diameter | Φ15mm | |
Range of fin pitch | 0-8.00mm | |
Range of finned tube length | 0-15000mm | |
Main motor power (optional) | 11KW | |
Cooling pump model | DB-25, 120W | |
Machine weight | 1415kg | |
External dimension (LxWxH)(mm) | 2150*760*1430 | |
-Tool holder and tool holder body adopt advanced dual-circular-key structure, big torque withstanding, accurate and reliable displacement.
- Tool holder adopts split type design, convenient for blade debugging, cleaning & fixing.
- Blade spindle bushing adopts special taper sliding bearings brings max. bushing utilization.
- Universal joints and spindles are of spline linking; And coolant cooling tank is separate to main rolling machine.
- Special extruding blade design, high efficient, long blade life.
- Tool holder adopts split type design, convenient for blade debugging, cleaning & fixing.
- Blade spindle bushing adopts special taper sliding bearings brings max. bushing utilization.
- Universal joints and spindles are of spline linking; And coolant cooling tank is separate to main rolling machine.
- Special extruding blade design, high efficient, long blade life.
SPECIFICATIONS OF EXTRUDED FIN TUBES | ||
Base tube material | carbon steel, stainless steel, copper | |
Base tube diameter range | Φ15~45mm | |
Fin material | aluminum or copper | |
Extruded fin thickness | 0.3~0.7mm | |
Extruded fin height | max. 16mm (aluminum) / 8mm (copper) | |
Max. OD of finned tube | Φ77mm (aluminum) / Φ50mm (copper) | |
Applicable fin pitch | FPI 7, FPI 8, FPI 9, FPI 10, FPI 11 | |
Max. fin tube length | 15m | |
Related Machines
Company Information
BANGWIN THERMAL are one of the largest manufacturers of fin tube, fin tube machine and heat exchanger in China.
We have 30 extruded fin tube production lines, 12 spiral fin tube production lines, 18 high-frequency welding fin tube production lines and 2 laser welding fin tube production lines.
