New year1.2A 60W dimmers led driver, thyristor dimmers lighting control Dimmers 220V DM9109

Product Overview

Description

Новый year1.2A 60W диммеры привело водителя, тиристорные диммеры управления освещением Диммеры 220В DM9109







Характеристика:



1. Симисторные затемняя, вход затемнением сигнал: AC20 ~ 220V.

2. Поддержка вся система затемнения симистор, таких как Лу-трона, Динамит, Clip-сал, СПД, Ось-баран.

3. одноканальное постоянного тока выход затемнением контроль, выход 1.2A MAX.

4. Нет мерцания, кривая затемнения гладкой.

5. может реализовать 0 ~ 100% диапазон яркости тусклее.





Tech-параметр:



 Максимальная мощность: 60W               Выход: 1.2A              Каналы управления: 1 канал



Частота: 1000 Гц                    Работа Температура:. -20 ~ 70 ℃                        Вход: DC12-48V

Светло-серый уровень: 1024            Степень защиты: IP40            Валовой продукт: 210г

Размер продукта: L160 * W47 * H22 (мм) / на заказ



Входной сигнал: Тиристорный (AC20-220V)



характеристики：





модель	DM9109
Вход	12 ~ 48V DC
Входной сигнал	Тиристорный (AC20 ~ 220V)
Единственный выход канала	1.2 мА
Максимальная мощность	60W
Выходной сигнал	Постоянное ШИМ напряжения
Размер продукта	L160 * W47 * H22 (мм) / на заказ
Размер упаковки	L163 × W50 × H25 (мм)









Новый year1.2A 60W диммеры привело водителя, тиристорные диммеры управления освещением Диммеры 220В DM9109

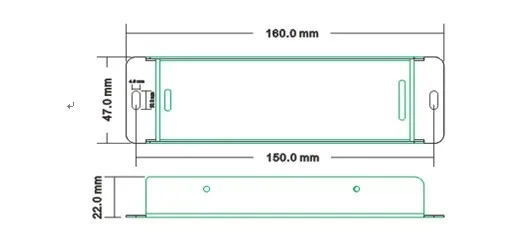

Размер:



Функциональные Инструкции:









Согласно схеме подключения продукт, индикатор нагрузки и мощность подключения к соответствующим портом на положительный
и отрицательные, открыть блок питания, регулировать напряжение контроллера симистор, с тем, чтобы изменить выход
контроллер, до удовлетворительного LED выходной яркости до сих пор.



Новый year1.2A 60W диммеры привело водителя, тиристорные диммеры управления освещением Диммеры 220В DM9109

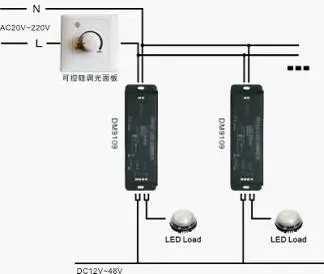

Схема:









Примечания:



1.AC20-220V затемняя входной сигнал может получить 0% -100% выход яркости, а кривая затемнения гладкость
пропорциональна вход диммирования signal.If яркости не могут добраться до 0%, пожалуйста, проверьте AC20-220V диммер
может ли добраться до самой низкой напряжения затемнения. Если яркость не можете пойти к 100%, пожалуйста, проверьте входное напряжение
может ли добраться до Hightest напряжения.



2.Input напряжение должно быть соответствовать рабочим напряжением производства.



3.Do не перегружать.



4.Before ввод в эксплуатацию власти, должны обеспечить, чтобы все провода правильно перед электроэнергии.
Отказ 5.Если, не в частном порядке обслуживания, пожалуйста, свяжитесь с поставщиком.
