Nmrv серии червячный редуктор коробка передач
- Category: >>>
- Supplier: Taizhou Sihai Machinery Co. Ltd.
Share on (1100008156470):
Product Overview
Description
характеристики:
Скорость редуктор мотора особенности
(1) Большой крутящий момент
(2) Безопасный, надежный, экономичный и прочный
(3) Стабильная передача, тихая работа
(4) Высокая тепло-излучающих эффективности, высокая пропускная способность
(5) сочетание двух одноступенчатых червячных редукторов скорости, meeting the requirements of super speed ratio
производительность параметров для серии RV червячный редуктор
| мощность двигателя | модель | коэффициент скорости | частота вращения выходного вала | выход toruqe |
0.25kw 1400 об./мин. | NMRV063 | 40 | 35 об./мин. | 48.0N.M |
| NMRV063 | 50 | 28 об./мин. | 55.0N.M | |
| NMRV063 | 60 | 24 об./мин. | 63.0N.M | |
| NMRV063 | 80 | 18 об./мин. | 76.0N.M | |
| NMRV063 | 100 | 14 об./мин. | 87.0N.M | |
0.37kw 1400 об./мин. | NMRV063 | 25 | 56 об./мин. | 50.0N.M |
| NMRV063 | 30 | 47 об./мин. | 57.0N.M | |
| NMRV063 | 40 | 35 об./мин. | 70.0N.M | |
| NMRV063 | 50 | 28 об./мин. | 82.0N.M | |
| NMRV063 | 60 | 24 об./мин. | 94.0N.M | |
| NMRV063 | 80 | 18 об./мин. | 113.0N.M | |
| NMRV063 | 100 | 14 об./мин. | 129.0N.M | |
0.55kw 1400 об./мин. | NMRV063 | 15 | 94 об./мин. | 47.0N.M |
| NMRV063 | 20 | 70 об./мин. | 60.0N.M | |
| NMRV063 | 25 | 56 об./мин. | 72.0N.M | |
| NMRV063 | 30 | 47 об./мин. | 82.0N.M | |
| NMRV063 | 40 | 35 об./мин. | 104.0N.M | |
| NMRV063 | 50 | 28 об./мин. | 122.0N.M | |
| NMRV063 | 60 | 24 об./мин. | 140.0N.M | |
| NMRV063 | 80 | 18 об./мин. | 174.0N.M | |
0.75kw 1400 об./мин. | NMRV063 | 10 | 140 об./мин. | 45.0N.M |
| NMRV063 | 15 | 94 об./мин. | 63.0N.M | |
| NMRV063 | 20 | 70 об./мин. | 82.0N.M | |
| NMRV063 | 25 | 56 об./мин. | 98.0N.M | |
| NMRV063 | 30 | 47 об./мин. | 112.0N.M | |
| NMRV063 | 40 | 35 об./мин. | 141.0N.M | |
| NMRV063 | 50 | 28 об./мин. | 171.0N.M | |
1.1kw 1400 об./мин. | NMRV063 | 5 | 280 об./мин. | 35.0N.M |
| NMRV063 | 7.5 | 186 об./мин. | 50.0N.M | |
| NMRV063 | 10 | 140 об./мин. | 65.0N.M | |
| NMRV063 | 15 | 94 об./мин. | 92.0N.M | |
| NMRV063 | 20 | 70 об./мин. | 120.0N.M | |
| NMRV063 | 25 | 56 об./мин. | 144.0N.M | |
| NMRV063 | 30 | 47 об./мин. | 164.0N.M | |
1.5kw 1400 об./мин. | NMRV063 | 5 | 280 об./мин. | 55.0N.M |
| NMRV063 | 7.5 | 186 об./мин. | 67.5N.M | |
| NMRV063 | 10 | 140 об./мин. | 88.0N.M | |
| NMRV063 | 15 | 94 об./мин. | 128.0N.M | |
| NMRV063 | 20 | 70 об./мин. | 164.0N.M |
редуктор NMRV063 Аксессуаров габариты
K1 | G | КГ | KH | R | |
NMRV063 | 150 | 14 | 49 | 10 | 18 |
редуктор Размер Выдвижение и Двойным расширением
| D (н6) | B | B1 | G1 | L | L1 | f | b1 | t1 |
NMRV063 | 25 | 50 | 53.5 | 92 | 153 | 199 | M10 | 8 | 28 |
The NMRV063 скорость Мотор-редуктор-Двойной вал червь расширения
G2 | d (j6) | B | F | b1 | t1 | |
NMRV063 | 75 | 19 | 40 | M6 | 6 | 21.5 |
The NMRV040 редуктор Двигателя
IEC Двигателя адаптеры | ||||||
модель | PAM (IEC) | N | м | P | рацион | вал: D |
NMRV063 | 90B5 | 130 | 165 | 200 | 40 | - |
| 90B14 | 95 | 115 | 140 | 40 | - |
| 80B5 | 130 | 165 | 200 | 40 | 19 |
| 80B14 | 80 | 100 | 120 | 40 | 19 |
| 71B5 | 110 | 130 | 160 | 40 | 14 |
| 71B14 | 70 | 85 | 105 | 40 | 14 |

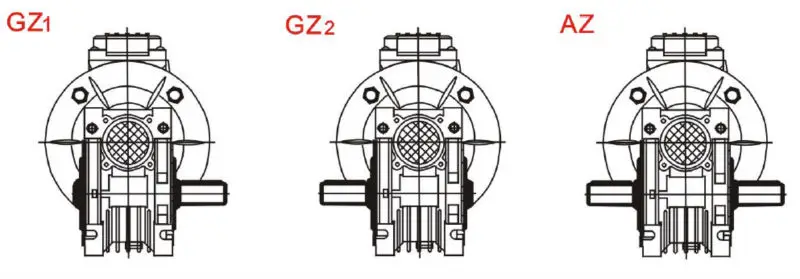

The NMRV063 скорость Мотор-редуктор-Монтажных позиций
червячный редуктор Позиции схема выходной фланец
червячный редуктор позиции схема для рычага
червячный редуктор позиции схема для односторонней выходного вала
уведомление для заказа:
1) при заказе, пожалуйста, обратитесь к подробная информация о продукции и сообщите нам точные введите необходимость согласно к вашим требованиям, как входная скорость, крутящий момент, конфигурирование, монтаж и т. д.: монтажное положение продукты в порядке должны согласовываться с вашей фактической потребности, в противном случае, это приведет к утечки масла, что повлияет на время жизни продуктов отрицательно. если есть это специальные требования к позиции установки, пожалуйста, стресс и сообщить сша.
2) для достижения отличное состояние вариаторы, общая скорость работы должны быть выбраны в середине позиции, а, это ismot целесообразно выбрать в позициях мин, или макс. скорость
3) если ваши требования червячный редуктор или вариатор скорости отличаются от shte стандартные продукты, как в каталоге, как: некоторые части, которые должны быть настроены или установлен с специальных двигателей, пожалуйста, сообщите нам в заранее
технические данные:
| модель | RV025 030 040 050 063 075 090 110 130 150 |
| Single unit versions | NMRV-установлены для двигателя фланцевое соединение, NRV-с входного вала, NMRV-E двигателя фланцевые муфты с worm вала, NRV-E с двойной вал червь расширения, |
| мощность | 0.06 ---- 15KW |
| единый блок коэффициент уменьшения | 1:5 7.5 10 15 20 25 30 40 50 60 80 100 |
| выходной крутящий момент | 2.6 --- 1195N. М |
| червячный вал | 20 CrMnTi с цементации и закалки. твердость поверхности 56-62hrc с обугленных слоя 0.5-0.8 мм |
| червячного колеса | червь оправки HT250, и червь зубчатого венца, ZQSn10-1 |
