Hantek DSO7064B 60 МГц 2GSa/s частота дискретизации 64 к Глубина памяти USB осциллограф

Product Overview

Description

Hantek DSO7064B 60 МГц 2GSa/s частота дискретизации 64 K Глубина памяти USB осциллограф



Характеристика

• 2 gsa/s Реальная частота образцов;
• 2/4 каналов осциллографа;
• Полоса пропускания 80-300 МГц, длина записи 32 K;
• 32 автомобильное измерение и анализ FFT для упрощенного аболиза формы волны.
• Обильный тип триггера: видео, край, наклон, ширина использования, сверхурочная работа, альтернатива.
• Большой 7 дюймовый 64 K цветной дисплей, WVGA: 800*480.
• USB хост и подключение устройства, стандарт.
• Ультратонкий дизайн, удобный объем, легко переносится.

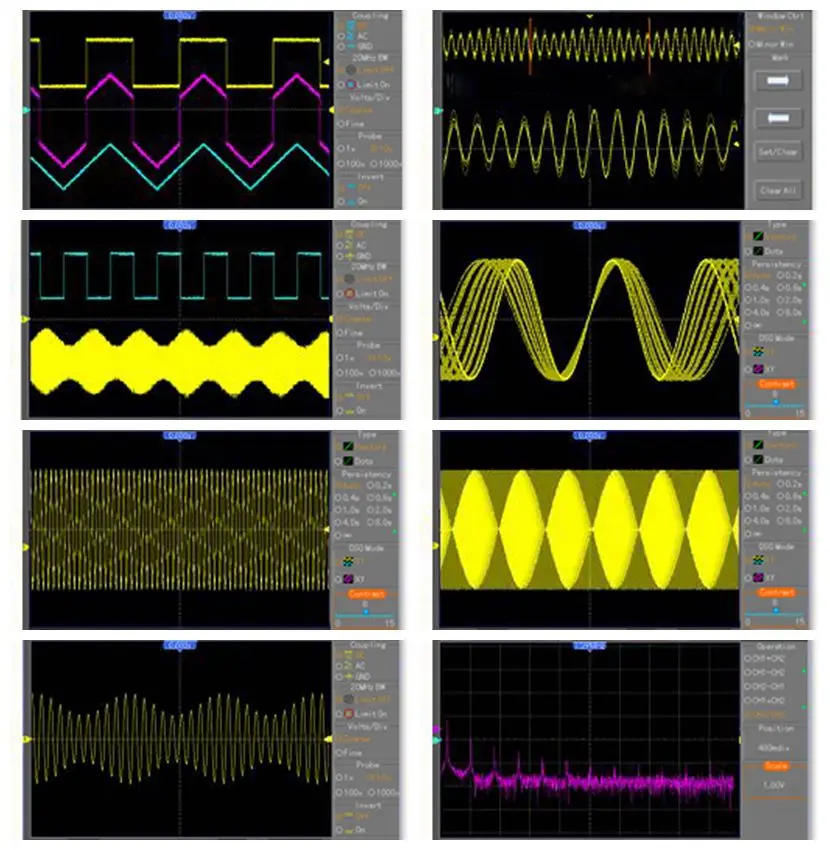

 Функция Фото

Параметры

Модель	DSO7302B DSO7304B	DSO7202B DSO7204B	DSO7102B DSO7104B	DSO7082B DSO7064B
Пропускная способность	300 МГц	200 МГц	100 МГц	80 МГц/60 МГц
Реальная частота дискретизации	2GSa/s
Объем памяти	64 K
Развертки диапазон(S/div)	2ns/div-40s/div		4ns/div-40s/div
Точность задержки времени	500 ps
Вертикальной системы
Разрешение по вертикали	8bit
Вольт/div диапазон	2mV/div~5 V/div
Диапазон местоположения	± С алюминиевой крышкой, 50В (5 V/div) ± 40 V (2 V/div~500 мВ/див), ± 2 в (200 мВ/Див~50мв/див) ± 400мв (20мв/Див~2mV/div)
Времени нарастания импульсов	≤1.2ns	≤1.8ns	≤3.5ns	≤4.4ns/≤5.8ns
DC усиления точность	± 3% для нормального или среднего режима приема, 5 В/div до 10 мВ/div; ± 4% для нормального или среднего режима приема, 5мв/div до 2МВ/div
Триггерной системой
Тип триггера	Край, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2, EXT, EXT/5, линии переменного тока
Режимы ожидания	Авто, нормальный, одиночный
Чувствительность триггера (Тип триггера кромки)	Постоянного тока (CH1, CH2, CH3, CH4): 1div от постоянного тока в переменный 10 МГц; 1.5div на частоте от 10 до 100 МГц; 2div от 100 МГц для того, чтобы при полном объеме; AC: ослабляет сигналы ниже 10 Гц; ВЧ отклонение: ослабляет сигналы выше 80 кГц; Отклонение LF: то же самое, что и ограничения постоянного тока для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц
Триггер диапазон уровня	CH1, CH2 (CH3, CH4): ± 8 отделами от центра экрана; EXT: ±1. 2 Вт; EXT/5: ± 6 в
Точность уровня триггера	CH1, CH2 (CH3, CH4): 0.2div × Вольт/div в ± 4 делений от центра экрана; EXT: ± (6% настройки + 40 мВ); EXT/5: ± (6% настройки + 200 мВ);
Выравнивание диапазон	100ns-10s
Измерение
Cousor измерения	Руководство: разница в напряжении между курсорами:Delta;V Разница во времени между курсорами:Delta;T ОбратнаяDelta;T В Герц (1/& Delta; T); Отслеживание: мощность и время в точке волны;
Автоматическое измерение	Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,  FRF
Математика	+,-, *,/, FFT
Общая характеристика
Дисплей	7 дюймов 64 K цветной TFT LCD, (WBGA 800*480)
Напряжение питания	100-120VACRMS (± 10%),45Hz ~ 440Hz,КошкаⅡ; 120-240VACRMS (± 10%),45 Гц ~ 66 Гц,КошкаⅡ
Потребляемая мощность	<30 W
Предохранитель	2A, T Номинальная, 250 В
Размеры и вес	313 х 108 х 142 мм; 2,5 кг
