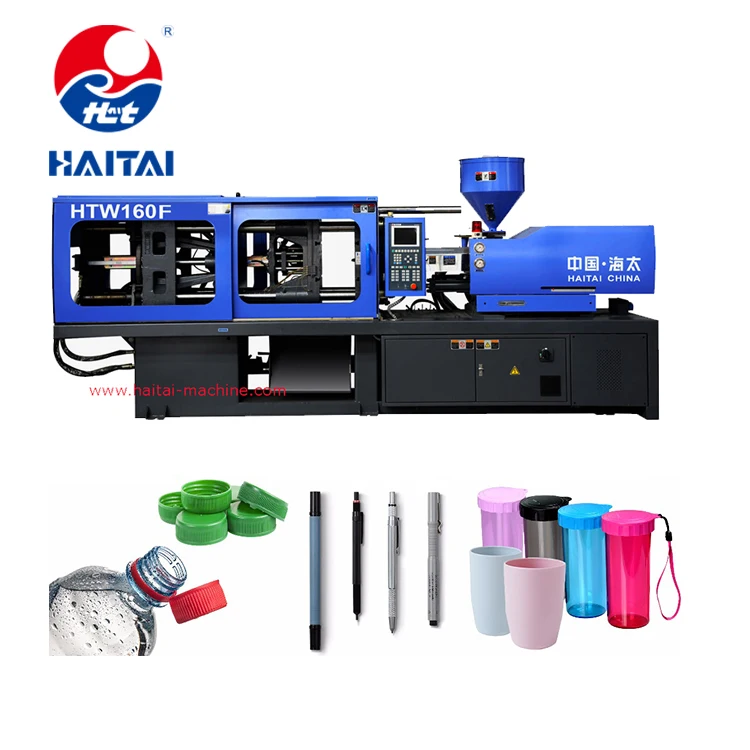

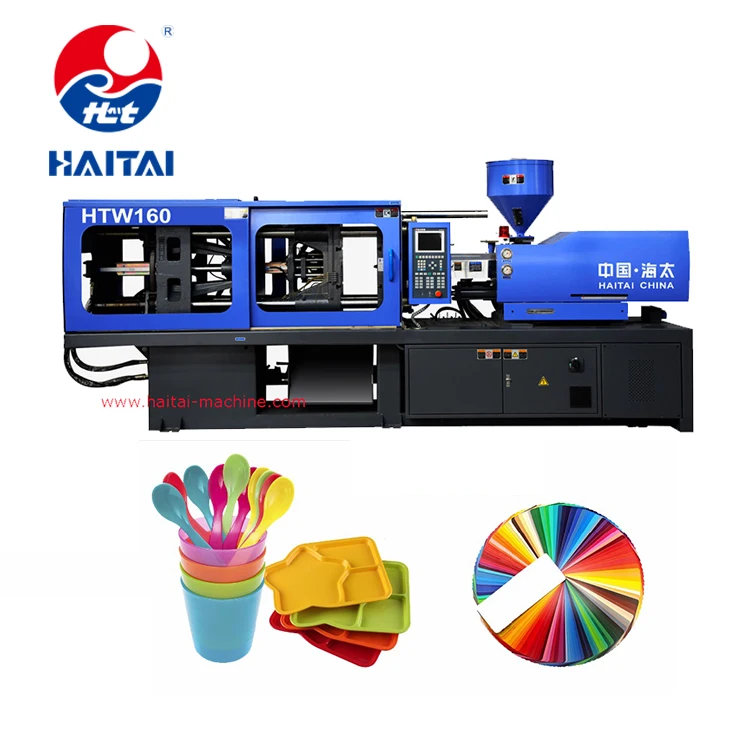

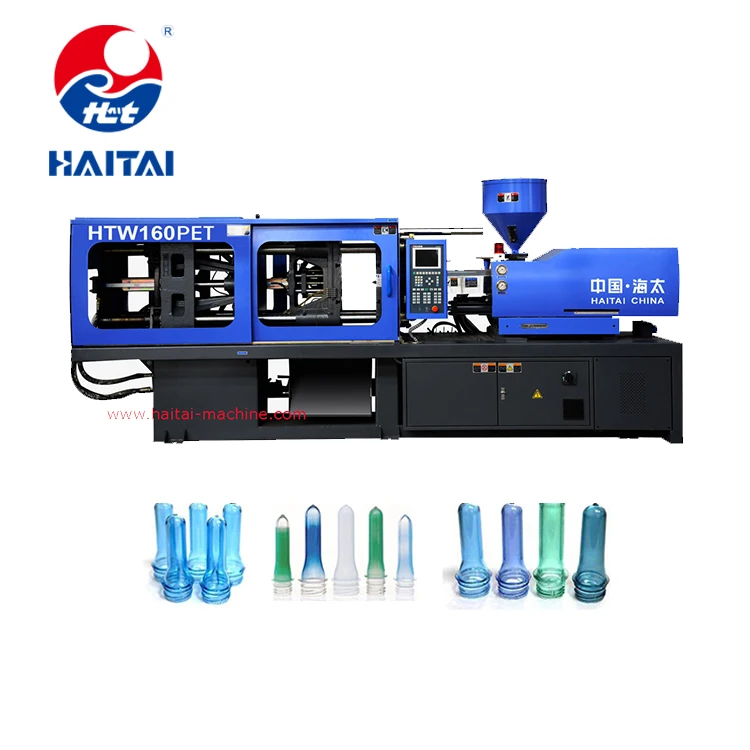

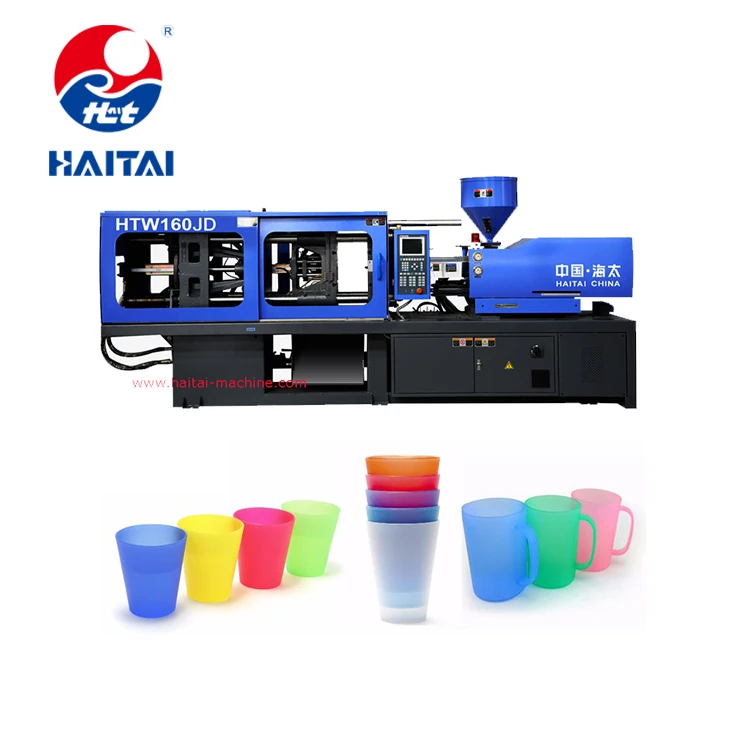

HTW 160 PVC Wholesale all electric new plastic desktop injection molding machine price

Product Overview

Description





1. SPECIFICATIONS





Main advantages of HTW/UPVC injection molding machine:

(1) Air cooling fans on barrel, for fast reaction time and precise temperature control

(2) New special screw geometry optimized for UPVC, achieving stabilized plasticising and excellent production

(3) Wider moving safety doors at back and front, to accommodate bulky core pulling cylinders

(4) Machine equipped with core pulling controls

(5) Automatic oil lubrication pump

(6) Equipped with automatic mould height adjustment system





2. TECHNICAL PARAMETERS







SPECIFICATION		HTW160
		A	B	C
INJECTION UNIT
Screw diameter	mm	42	45	50
Screw L/D ratio	L/D	23.6	22	19.8
Shot volume(theoretical)	cm3	305	350	432
Injiection weight(ps)	g	277	319	393
Injection rate	g/s	138	160	196
Injection pressure	Mpa	203	177	143
Screw pressure	rpm	180
CLAMPING UNIT
Clamping force	kN	1600
Open stroke	mm	435
Space between tie bars(W×H)	mm	460×460
Max.Mold height	mm	520
Min.Mold height	mm	180
Ejector stroke	mm	135
Ejector force	kN	45
OTHERS
Max.Pump pressure	MPa	16
Pump motor power	kW	18.5
Heating power	kW	12.5
Machine dimension(L×W×H)	m	4.86×1.30×2.10
Oiltank cubage	L	300
Machine weight	t	6



PLATEN  DIMENSION
MOULD  DIMENSOIN





















































































































3.Production description



CONTROL SYSTEM

All-digital control system uses dedicated controller, multiple CPU processing division, a multi-functional automatic fault detection, alarm system, certificates 99 mold of processing procedures, with remote

control interface. System is of high stability and responsiveness. System uses color LCD, man made interface for easy operation and with a number of peripheral interfaces.

FEATURES

- A variety of text can be switched.
- Manual, semi-automatic and fully automatic mode.
- To provide EUROMAP robot interface.
- Automatic movement monitoring with alarm and fault diagnosis.
- Function of slope setting can set the start and stop of movements, so as ensure the smooth movement







HYDRAULIC SYSTEM

Advanced hydraulic system design, through proportional control of pressure, flow achieves rapid

multi-level pressure, speed switching, the system configuration is reasonable, stable and reliable.

The noise is less than 75 dB. The medium and large machine adopts a two way cartridge inserted

valve system to improve the system of flow and speed of response, and makes the whole machine

reach the best performance.

CLAMPING SYSTEM

- Security doors fitted with hydraulic, mechanical and electrical interlocking triple safety device.

  When the safety door is open, the machine cannot clamp.

- Low pressure mold protection device to prevent damage to platen.

- Plywood, frame, the bridge, and the template attached structure, the finite element analysis.

- Hydraulic ejector, adjustable stroke, and top speed of ejector in and out, for multiple actions.

- Flexible tie bars nut eliminates fatigue fracture; assure the working life of tie bars

- Automatic adjustment. The replacement of different mold, the parameters set by clamping force

  to achieve the automatic adjustment.

- High-precision electronic detection device, multi-stage control of opening stoke, speed and location, location accuracy.







INJECTION SYSTEM



2005, diversified screw optimal design municipal science and technology research projects focus

on key issues is completed, and is now designed professionally and production for a whole variety

of raw material. the diversity of the screw is for your option.



FEATURES

- There are three or four screws and barrels with optimal design, respectively, nitride, hard plating,

 dual-metal, which is suitable for different processes of a variety of plastics. and the choice of product.

- Two-guided guided bar supports, double-balanced rapid injection.

- The high-torque hydraulic motors offer a stable plasticizing capacity, highprecision electronic device   position detection enable accurate measurement.

- Multi-injection speed and pressure and multi-level holding pressure settings, switch from the injection time, location, pressure control to ensure the quality of molding.

- Multi-level back-pressure of pre-plastic and pre-speed are computer-controlled, anti- drooling and automated auto purge.

- Expected to prevent cold-start function to ensure that the screw, Liao Tong will not be harmed.

  Stability of the injection unit.
