Автоматическая машина для изгиба стальных линий для изгиба 2pt 3pt, режущее устройство из стали

Product Overview

Description

Precision Steel Rule Auto Bender Machine for Die Making

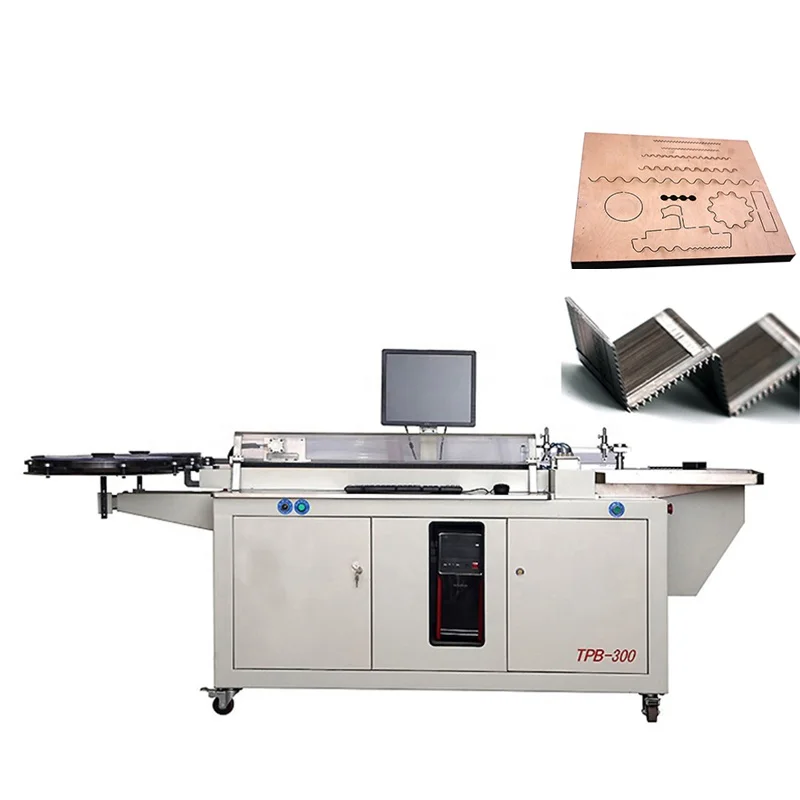

Auto Bender TPB-300 for Laser Cutting Steel Cutting Die



The TPB300 Auto Bender is a very good machete equipment. It is stable, fast and accurate. To be completed by a variety of complex graphics bending action. The key is, the accuracy of its size, a wide adaptability of bending, and for the curved shape of the flexible set, die mounting location for the correction function is convenient, leading the other a machete equipment in the industry.

A. Product features:

1. Promptly&precisely perform bending,notching,rake lipping,clearance lipping,front plane cutting and back plane cutting.

2. Direct calibration after bending,no need for additional edge truncation or grinding.

3. Fully automated bending to its true meaning,time and labor cost saving.

4. Perform the six function individually,simutanousal,or several of them.

5. CE Certified.

6. Export to worldwide.



B. Specifications:

The precision after bending	+-0.05mm
The planeness	0.25mm
The min head length of the bending	1.8mm
The min end length of the bending	1.8mm
The max bending angle	90degree
The min radius for 90 degree angle	0.5mm
Rule thickness applied	0.45mm 0.53mm 0.71mm 1.07mm
The height of the blade	8-30mm
Power Supply	220/380V 50/60HZ
Air Pression	0.6MPA
Size	2600*850*1500mm (L.W.H)
Weight	460kg





C. Supported Graphics Formats:



1.Graphics system support [*.dxf] format.



2. Format is saved using the system[*.jcx].

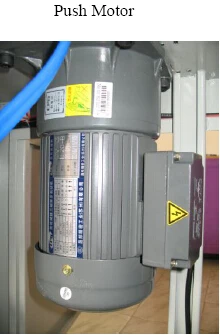

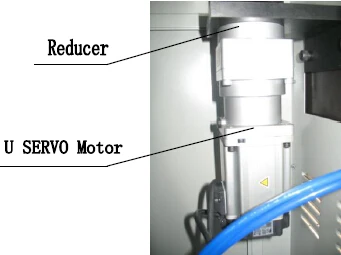

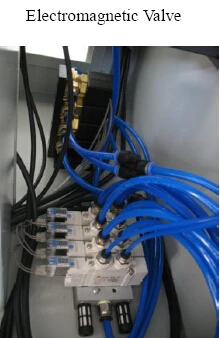

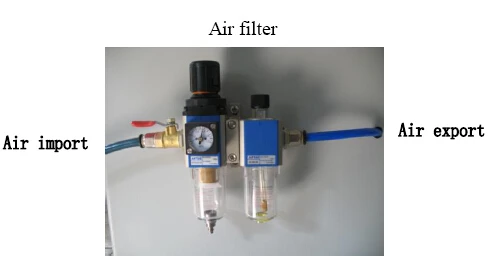

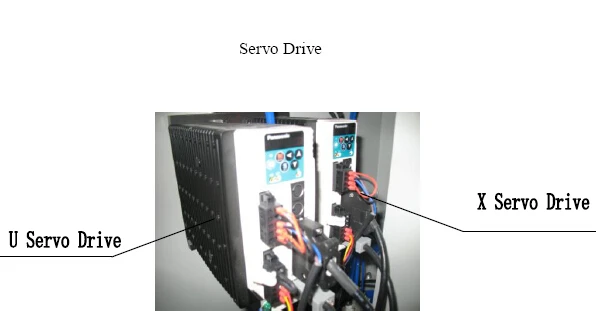

D. Mechanical Structure Description:

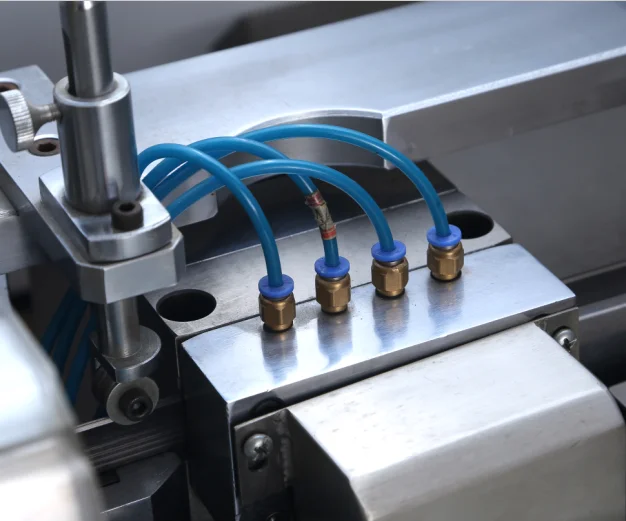

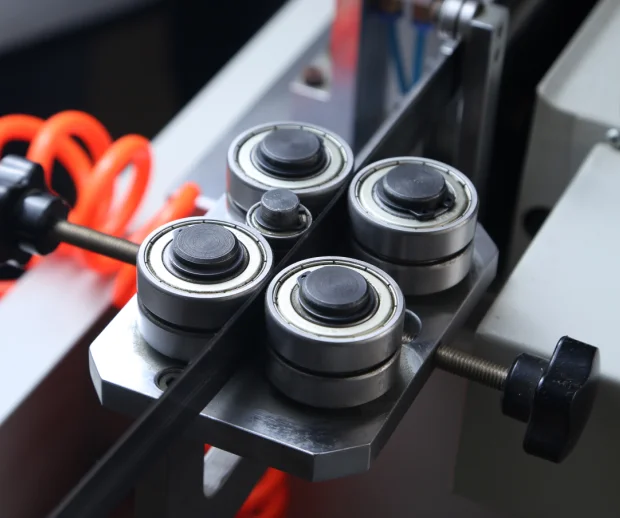

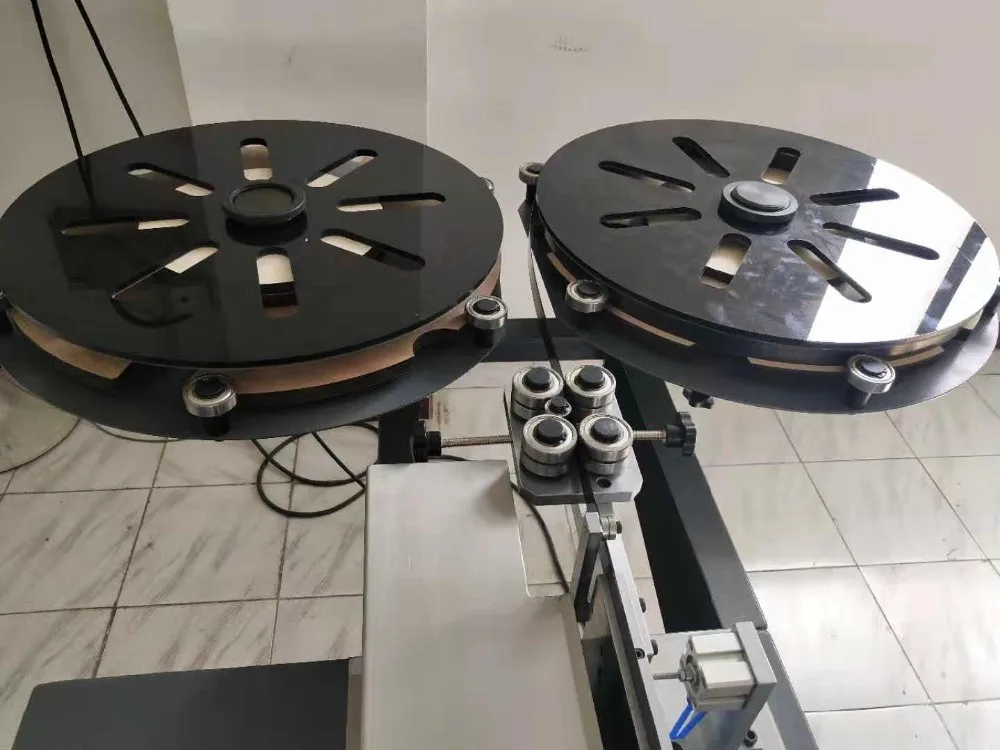

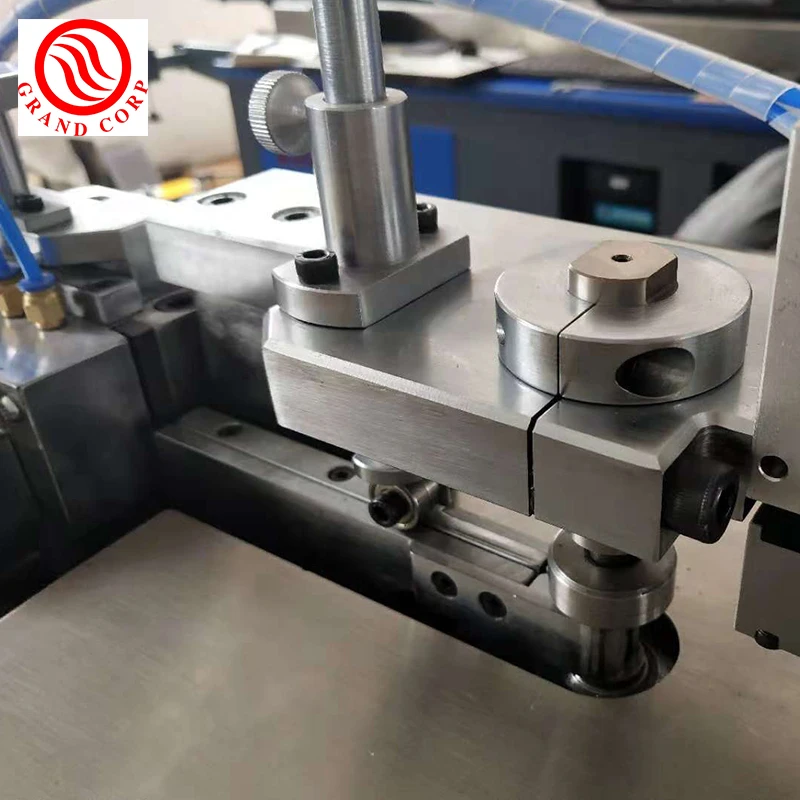

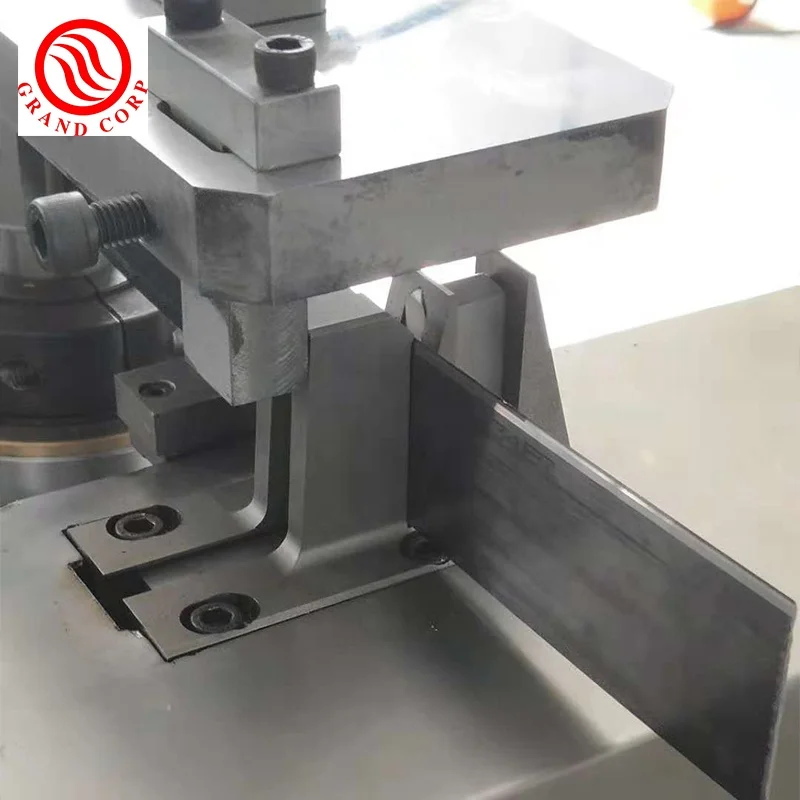

E. Product Detailed Images:

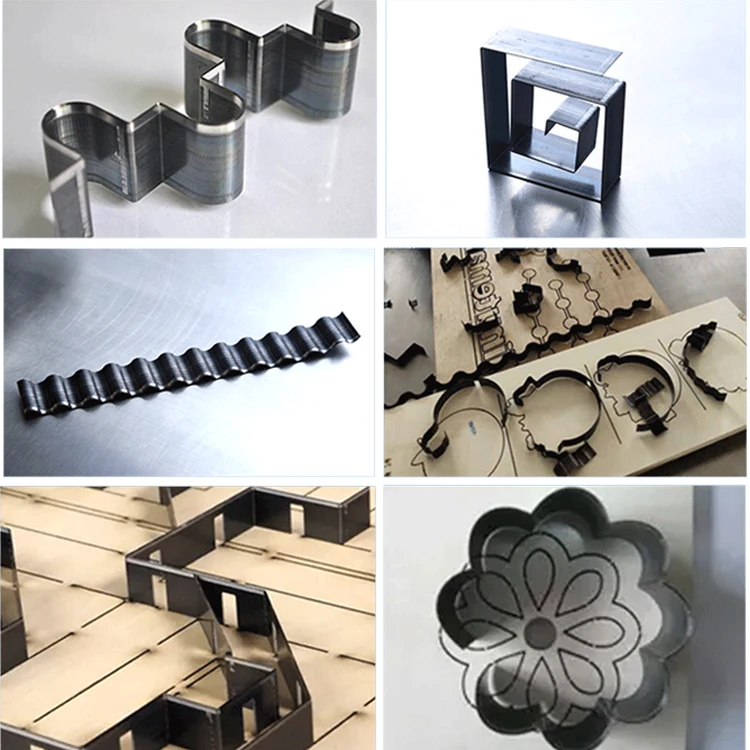

F. Bended Samples for Reference:

G. Our Services:

1. QC System:100% inspection before shipment.

2. Drawing format: CAD / PDF/ DWG/ IGS/ STEP

3. Packaging: Standard package / Pallet or container / As per customized specifications

4. Payment Terms: 30 -50%T/T in advance,

   70-50% balance before delivery; L/C, PayPal or Western Union is acceptable.

H. Shipment Terms:

DHL, UPS, EMS, TNT, Fedex, sea transportation are available

I. Trade terms:

EXW, FOB, CIF preferred
