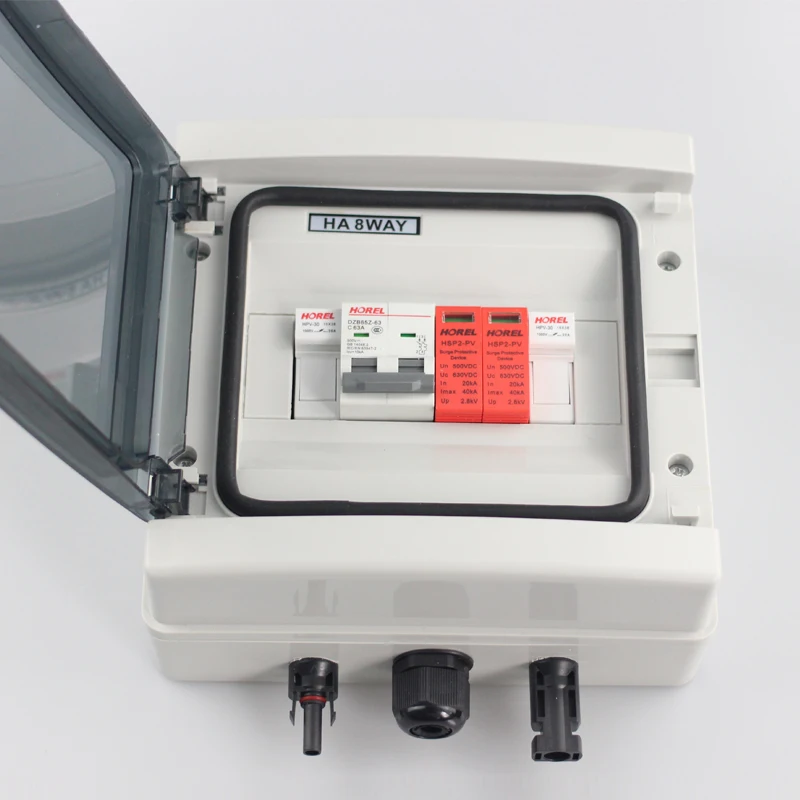

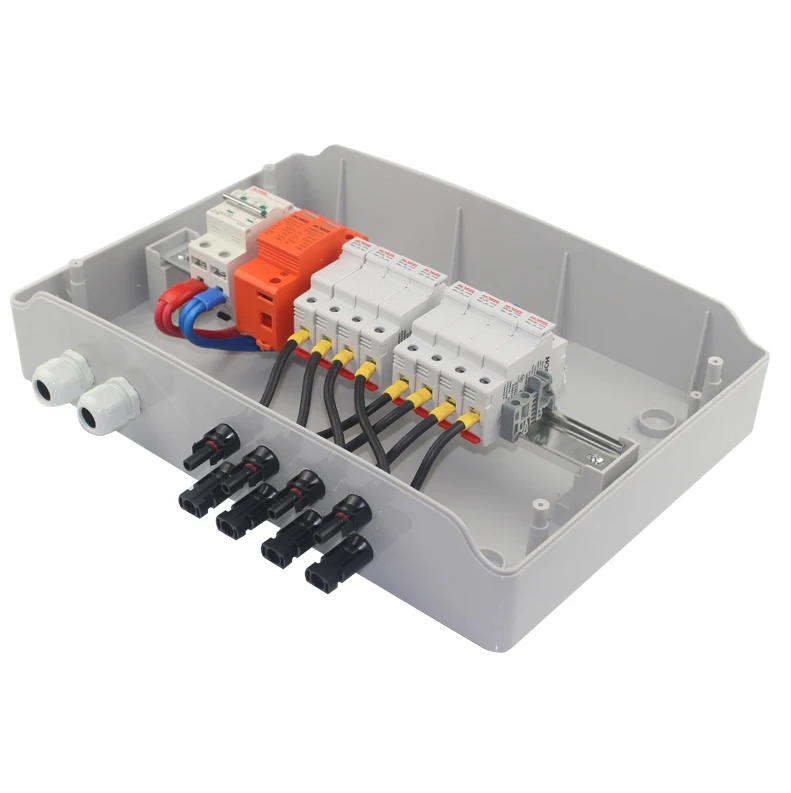

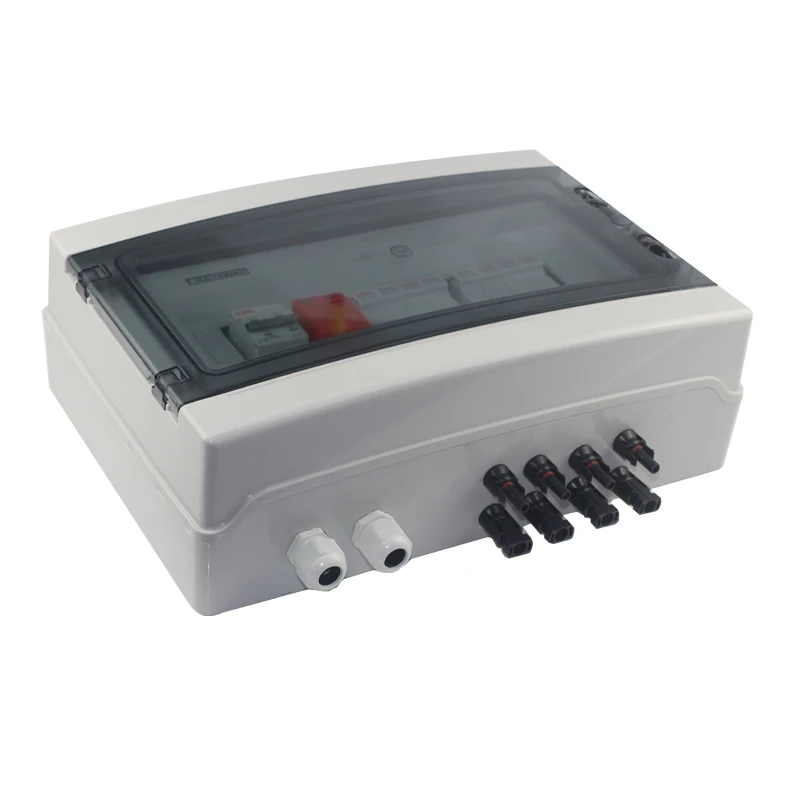

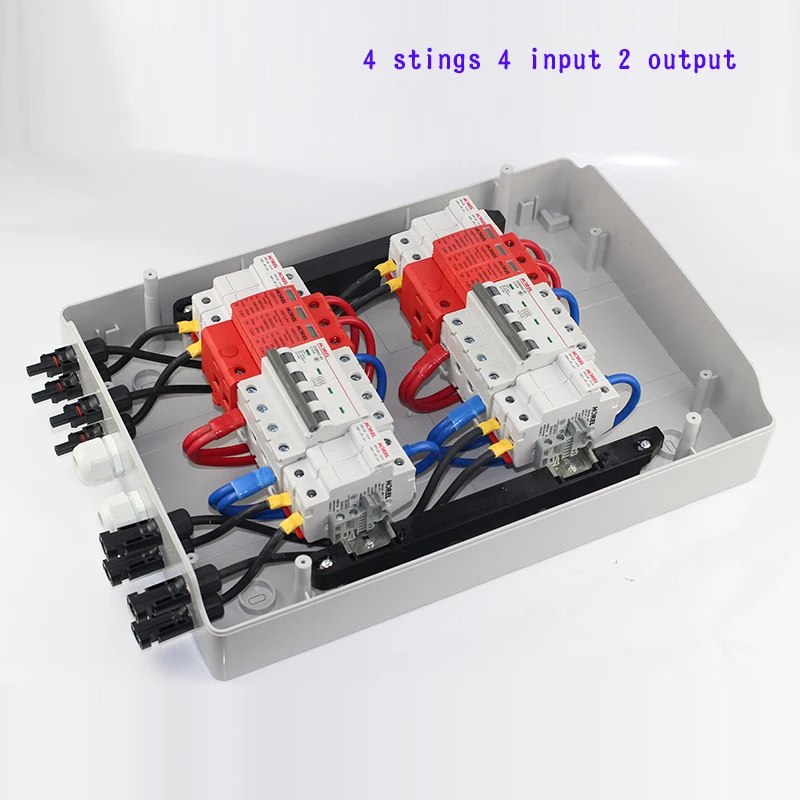

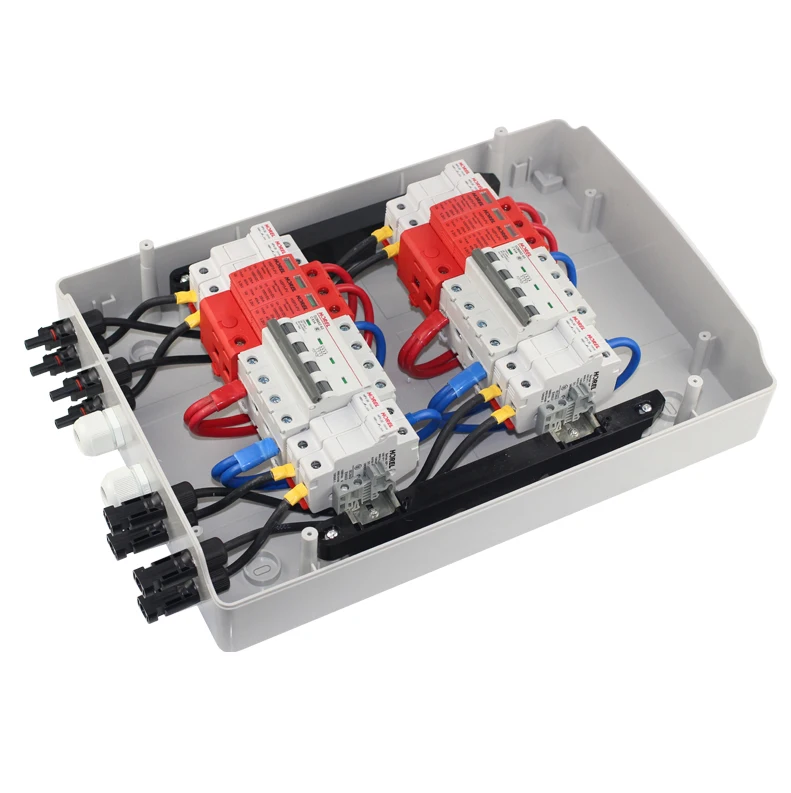

4 string combiner box DC1000V solar panel combiner box

Name

HRPV-1/1

Electric parameter

system Max DC Volt

550V

1000V

Max input amp for each string

15A

Max input strings

1

Max output switch amp

16A/20A

Number of inverter MPPT

1

Number of output strings

1

Lighting protection

category of test

II grade protection

Nominal discharge amp

20KA

Max discharge amp

40KA

Volt protection level

2.8KV

3.8KV

Max continuous operation volt Uc

630V

1050V

Poles

2P

3P

structure characteristic

plug push module

system

Protection grade

IP65

Output switch

DC circuit breaker/DC isolation switch(optional)

solar connector

standard

PV DC fuse

standard

PV surge protector

standard

Monitoring module

Optional

preventing diode

Optional

Box material

PVC

Installation method

wall mounting type

Operating temperature

-25℃- +55℃

Elevation of temperature

2KM

Permissible relative humidity

0-95% No condensation

Environment Humidity

0~99%

Installation: indoors/outdoors (IP65 electronics)

Yes

mechanical parameter

widh*high*Depth(mm)

300*260*140
