On site three phase energy meter test equipment handheld 3 phase power quality analyzer

Power quality analyzer and meters testing kit Introduction:

LXDZ-II Three Phase Power Quality Analyzer is designed as a high-precision test equipment to detect grid waveform distortion occurrence, the harmonic content , voltage fluctuations and flicker and phase imbalance of power quality problems; It also includes electrical parameters testing, vector analysis functions.

Power quality analyzer and meters testing kit Functions

1.Current/voltage/frequency measurement function

2.Harmonic measurement function

3.Power measurement function

4.Unbalanced three-phase measurement function

5.Surge current measurement function

6.Wave/flicker measurement function

7.Sharply/plunged measurement function

8.Monitoring record function

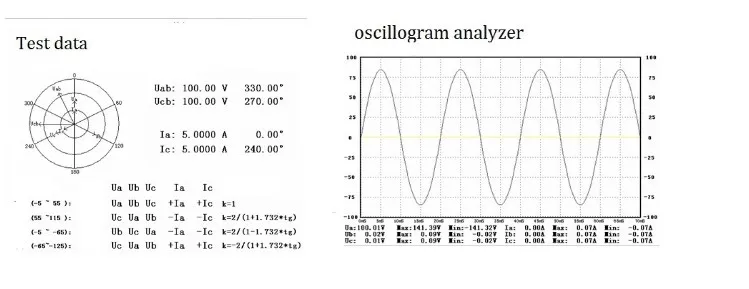

9.Digital oscilloscopes function

Power quality analyzer and meters testing kit Technical Specifications

1. Input characteristics

  Voltage measuring range: 0 ~ 400V, automatic cutting gear.

  Current measurement range

         Clamp transformers (three kinds): 5A / 25A (standard)

                                     100A / 500A (optional)

                                     400A / 2000A (optional)

  Phase angle measuring range: 0 ~ 359.99 °.

  Frequency measurement range: 45 ~ 55Hz.

  Voltage channels: three-channel (UA,UB,UC).

  Current channels: three-channel (IA,IB,IC).

  Maximum harmonic analysis times: 63 times.

  Maximum continuous storage period in 1 minute interval: 18 months.

2. Accuracy

  Measurement of electrical parameters section:

         Voltage: ± 0.2%

         Frequency: ± 0.01Hz

         Current, power: ± 0.5%

         Phase: ± 0.2 °

  Power quality section:

         Fundamental voltage tolerance: ≤0.5% F.S.

         Fundamental current tolerance: ≤1% F.S.

         Phase between fundamental voltage and current measurement error: ≤0.2 °

         Percentage of harmonic voltage measurement error: ≤0.1%

         Percentage of harmonic current measurement error: ≤0.2%

         Three phase voltage unbalance error: ≤0.2%

         Voltage deviation error: ≤0.2%

         Voltage fluctuation error: ≤0.2%

3. Working temperature: -10 ℃ ~ + 40 ℃

4. Charging Power: 220V AC, 45Hz-55Hz frequency

5. Host Power: ≤3VA

6. Battery maximum working time: ≤10 hours

7. Insulation:

  1) The insulation resistance between the voltage, current input terminal and the housing ≤100MΩ.

  2) Withstand 1.5KV (valid value) with power frequency on operating power input and the shell, which lasts one minute.

8. Volume: 320mm × 240mm × 130mm

9. Weight: 2.0Kg

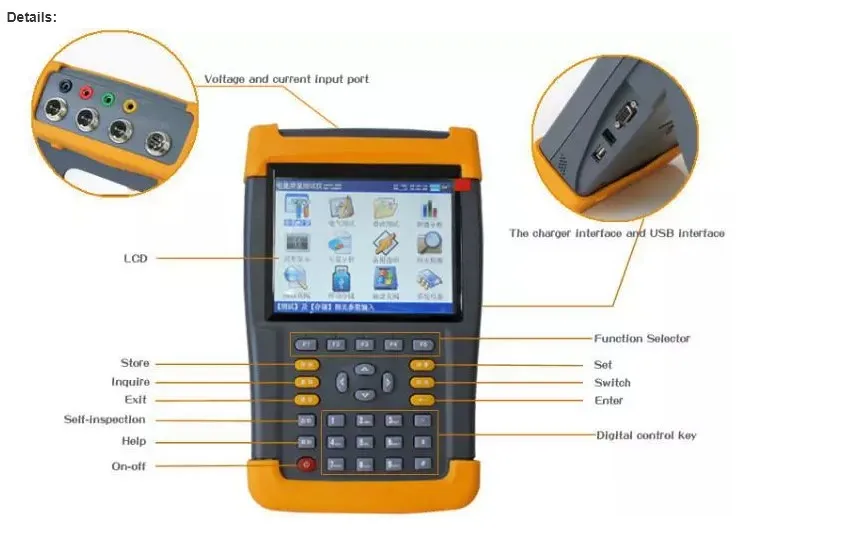

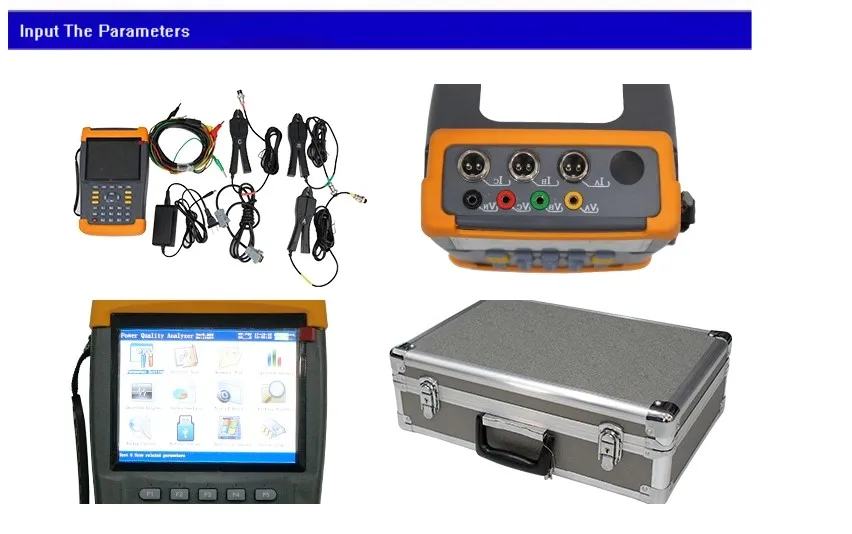

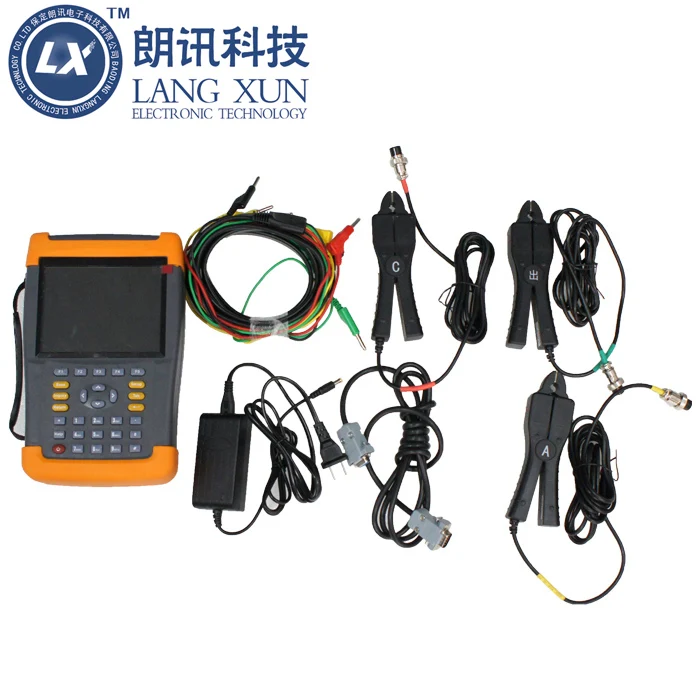

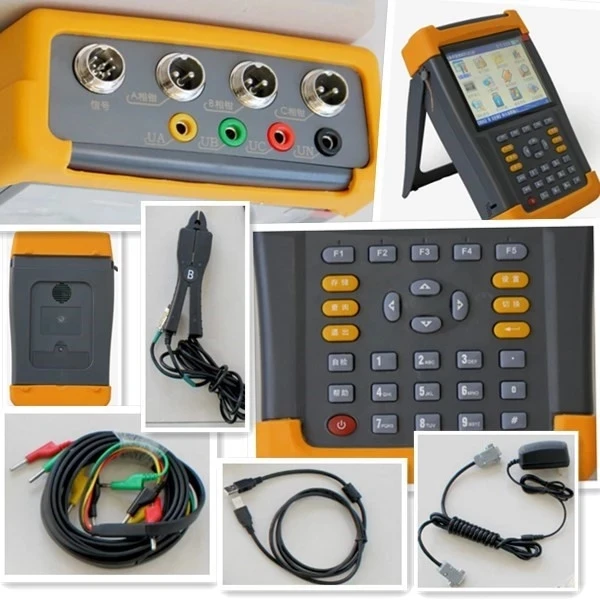

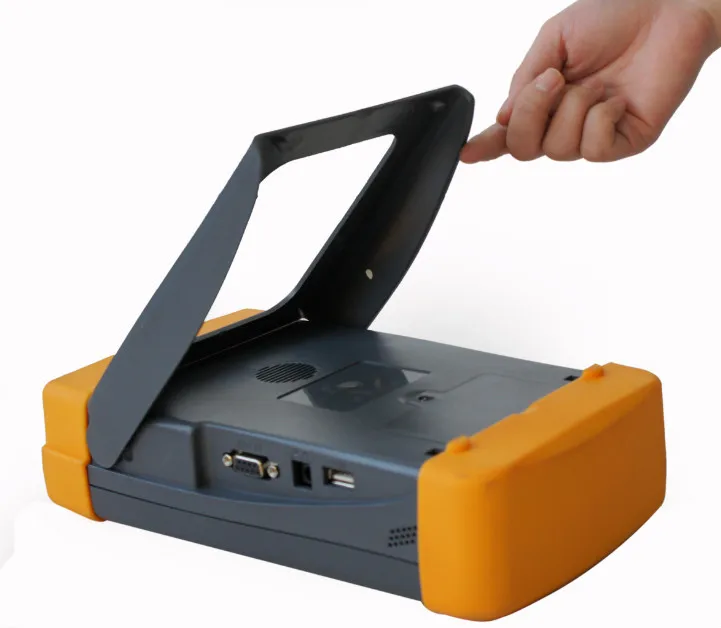

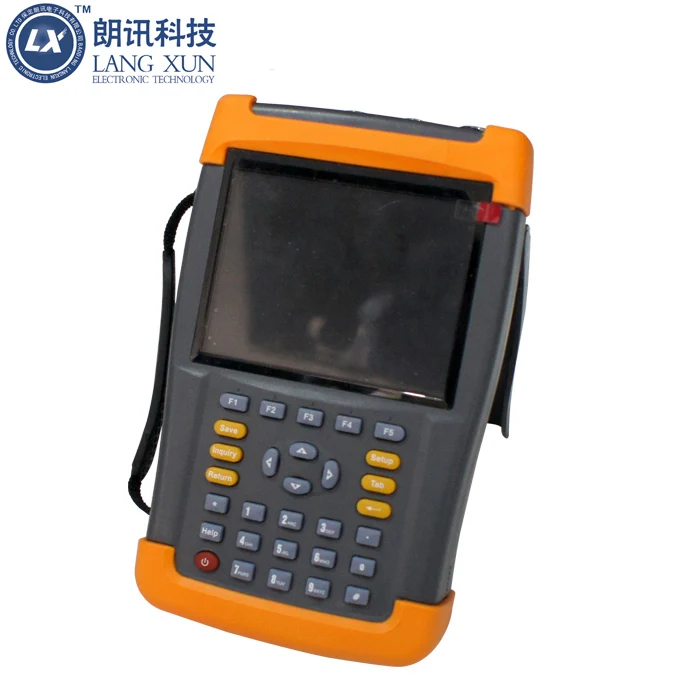

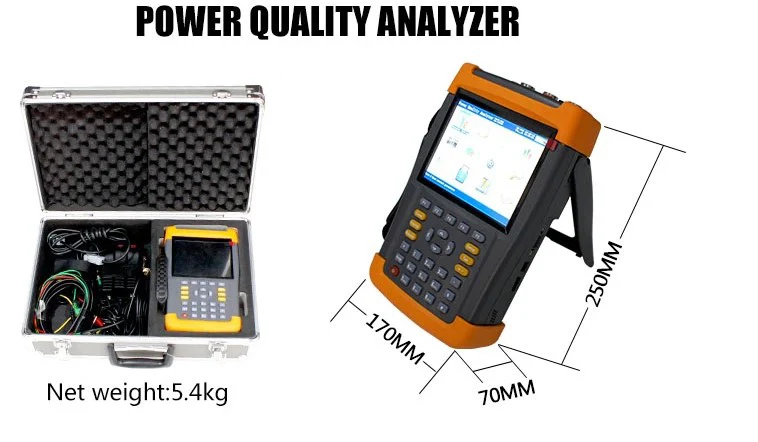

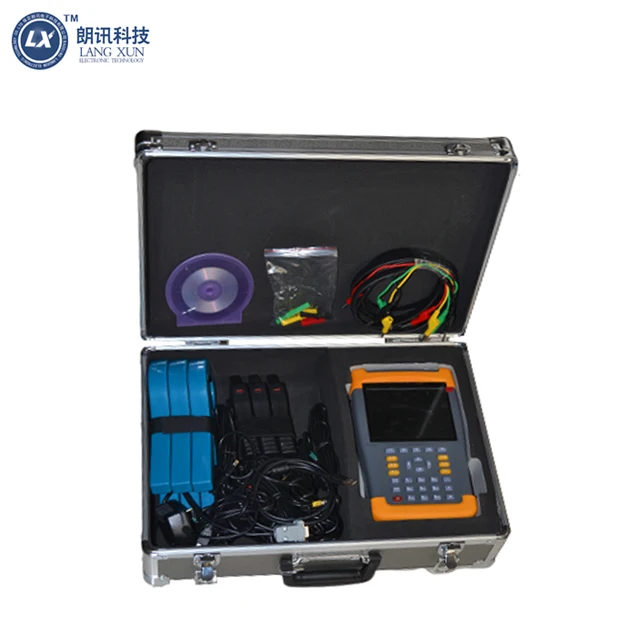

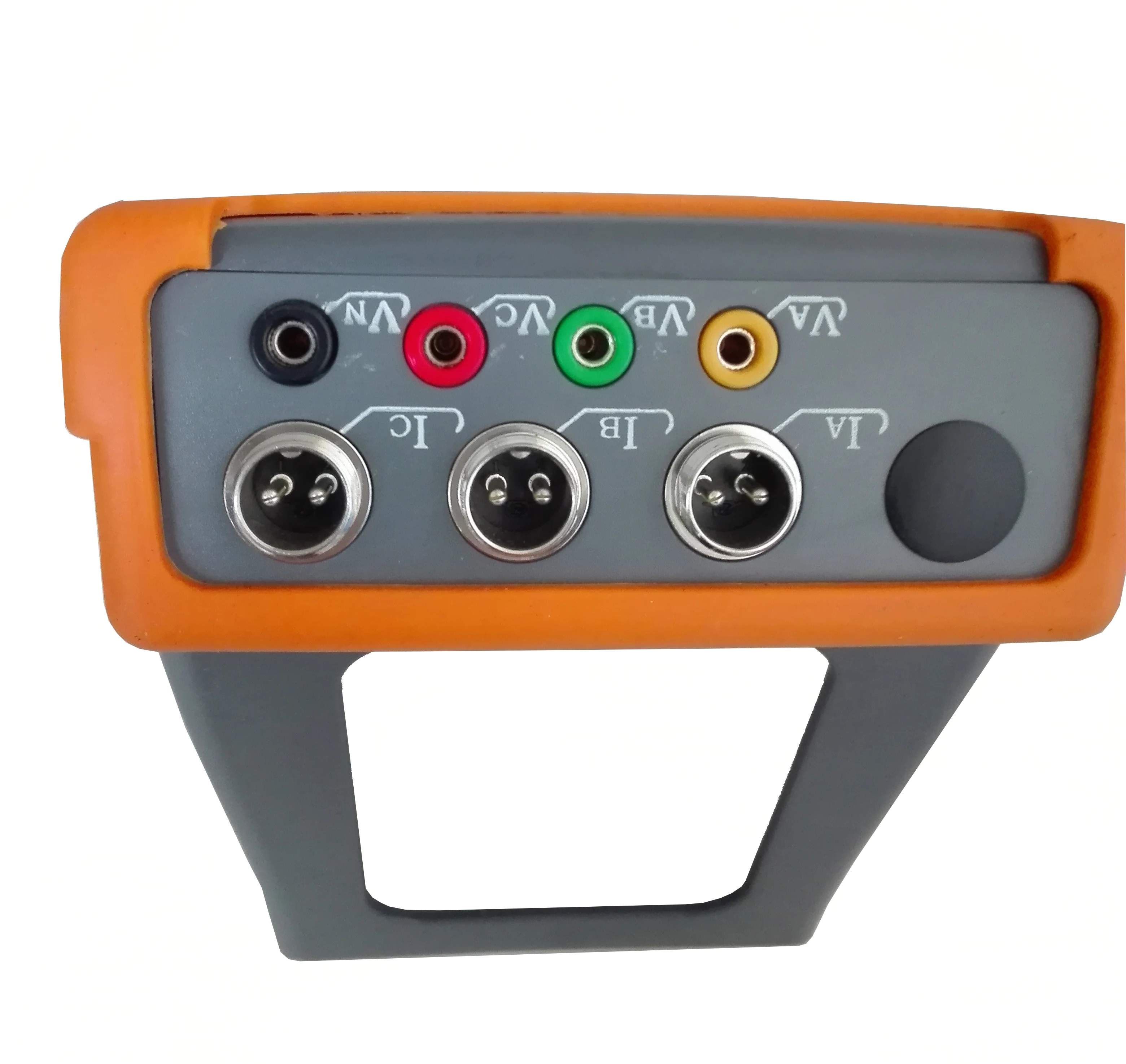

LXDZ handheld 3 phase power quality analyzer Detail Picture
