Однофазный электронный предоплаты метр с смарт IC карты

Product Overview

Description

  DDSY540 серии Однофазный предоплаты электронный счетчик, Кратко назван как фазы Интеллектуальные карты Ватт-час метр, Используется для измерения одной фазы активной энергии переменного тока с Номинальная частота 50 Гц реализовать с помощью после предоплаты. Продукт принимает IC карты (Назван как смарт-карты) И Расширенный микро-электронной техники собирать, Процесс и запоминать данные. Его технические характеристики соответствует требованиям национальных стандартов GB/T18460.3 и IEC61036. Это имеет сильные функции предотвращения метр от декодирования, Совместимость как хорошо как особенности небольшой размер, Легкий вес и высокая надежность.

Принцип работы:
1. Двусторонний учета электрической энергии: Обеспечивает точное Позитивные и негативные активной энергии и один-способ накопления; Используется для измерения и покупки заранее переменного тока однофазный ток Номинальный

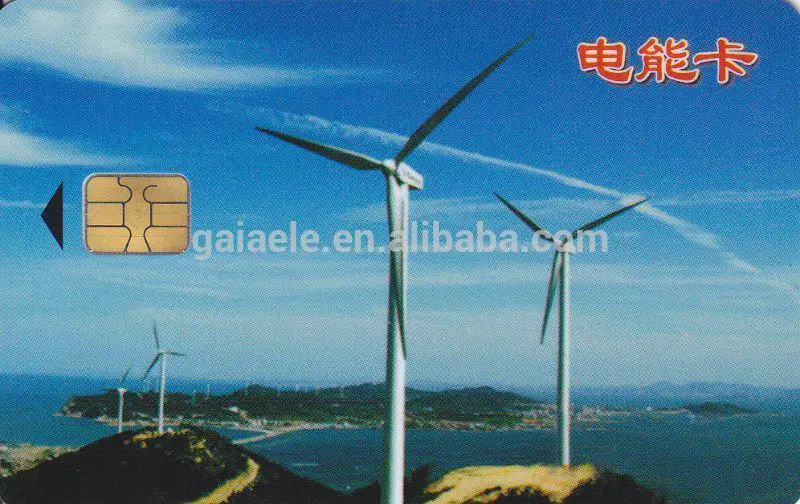

2. Предварительная покупка количество, Предустановленная максимальная нагрузка-предел и IC карты Пароль; IC карты, переводы данных и реализует данные, в том числе Общее потребление, Остальные количество, Накопленный количество и общая покупки) Назад чтения
3. Хранения оставить-заводской серийный номер, метр константы, исходных данных и имя пользователя и адрес
4. Сигнализация и выключение при перегрузке Будильник при низкой заряда чтобы напомнить пользователю своевременной покупкой

Технические данные:
Применимый стандарт: стандартом IEC62053-21
Срок службы: 10 лет
Класс точности: класс 1, класс 2
Рабочее напряжение диапазон: 0.9 ~ 1.15Un
Мощность: потеря менее чем 2 Вт или 10VA

Технические характеристики:
Способ отображения: светодиодный дисплей или ЖК-дисплей



Короткий Клеммная крышка или Extertal анти-тамперный контакт Клеммная крышка
Класс: класс 1, класс 2
Основные ток (максимальный ток)
1.5(6), 5(20), 10(40), 20(80)
2.5(10), 5(30), 15(60), 30(100)
Или других указанных метров
Наружный размер: 164x110x62 мм



Основные характеристики

1. Покупки энергии первый, то можете использовать его.

2. жк-отображать оставшиеся электрической энергии количество и накопительный Общая потребляемая мощность.

3. Отключение сигнализации: когда остаются значение менее чем 10KW · H (может быть установлен) будет закрыт. Вставить пользователя карты питания резюме.

4. Сигнализация перегрузки: когда пользователь Средняя мощность превышает заданное значение для более чем

Одну минуту, счетчик электроэнергии будет автоматически отключается питание.

Это питания Резюме автоматически 5 минут позже или вставить любой карты.

5. настоятельно шифрования: с помощью шифрования карты и динамический алгоритм шифрования,

Данных системы не может быть расшифровать.

6. Магнитной фиксации реле: с помощью HighPower магнитной фиксации реле, низкое энергопотребление

И высокая надежность.



Принципы работы



Метр собирает сигналов напряжения от потенциометр. , Сигналы Собранные от шунт для получить умножения сигналов через умножения устройства, И после Частота преобразования, Получить подсчет импульсов, , Который находится в непосредственно отношение с продукт напряжения и тока.



Подсчет импульсов будет отправлен процессора для обработки через электро-муфта, И храниться в энергонезависимой EEPROM после операции. Этих импульсов и информации из IC карты, которые были сохранены с помощью некоторый объем электроэнергии и данные Наблюдательного требования будут обрабатываться микро системы обработки в метр затем предоставить сигналов, Предупреждение и резки-выключенном состоянии и др.



Схема следующим образом:



Габаритный чертеж



  Схема подключения





Установки



Счетчик должен быть подключен согласно Схема подключения кривой в метр. Это требуется затяните винты, и Ну Подключите Проведение плиты в клеммный блок. Для CT управляется метр, Фактический объем электрической энергии должна быть чтение указано метр умножения кт.

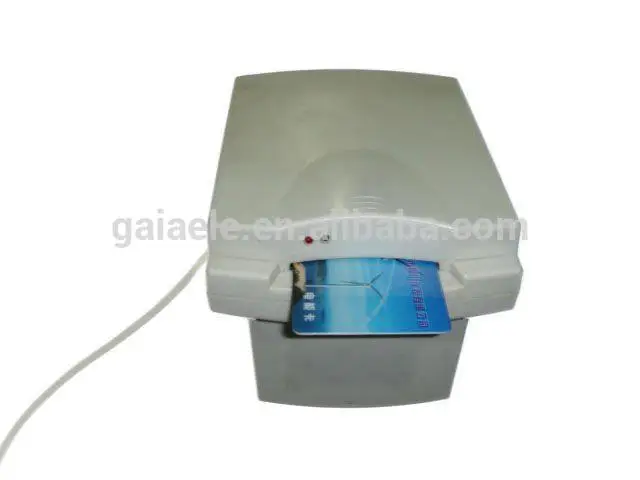

Соответствующими аксессуарами и аппарата

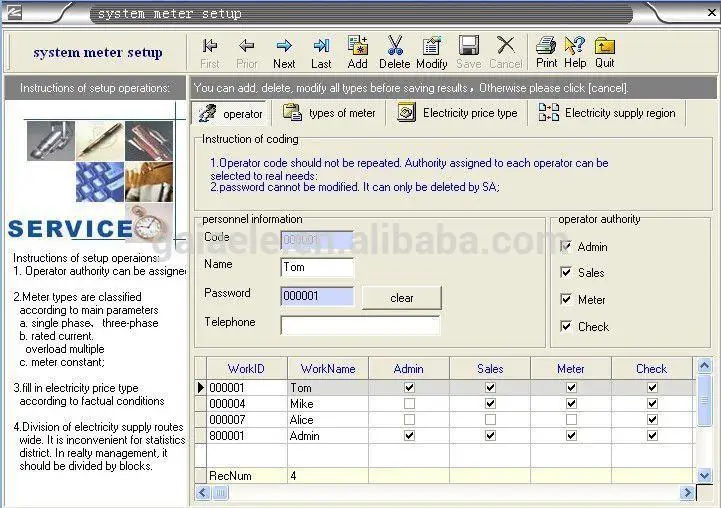

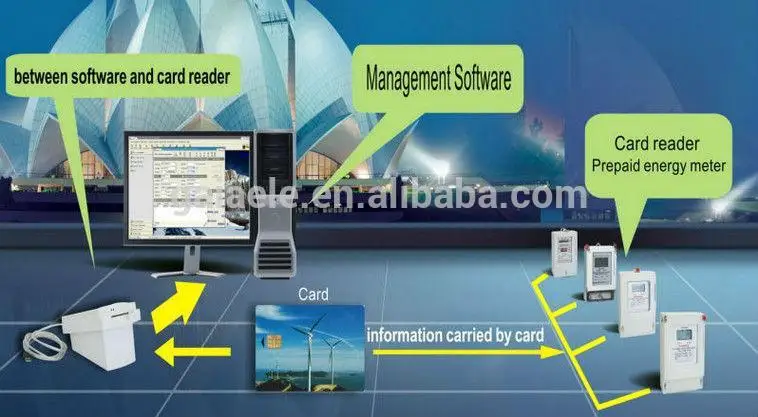

Системы







Мы предоставим Вам лучшее послепродажное обслуживание. Чтобы установить системы обслуживания и управления Для качества продукции, и обеспечить покупателю можете использовать его в хорошем состоянии. Компания цель: Качество первых, Клиент-первых, Искренность-ориентированной, Профессиональные и инновации. Мы будем страдать от лучшее послепродажное обслуживание. Мы обещаем, что:



1.  Продукты, которые мы поставляем, это строго на основе международного стандарта, И каждый показатели в соответствии с стандартная спецификация и технические требования для пользователей



2.   Тепло прием с вызовом, посещения и письма, и дать ответы И решение в время от клиентов для Технические Проблема



3.   Предлагаем строго тест на продукты, которые мы продавец, и Товары будут экспортированы после каждого до соответствующие Стандартный
