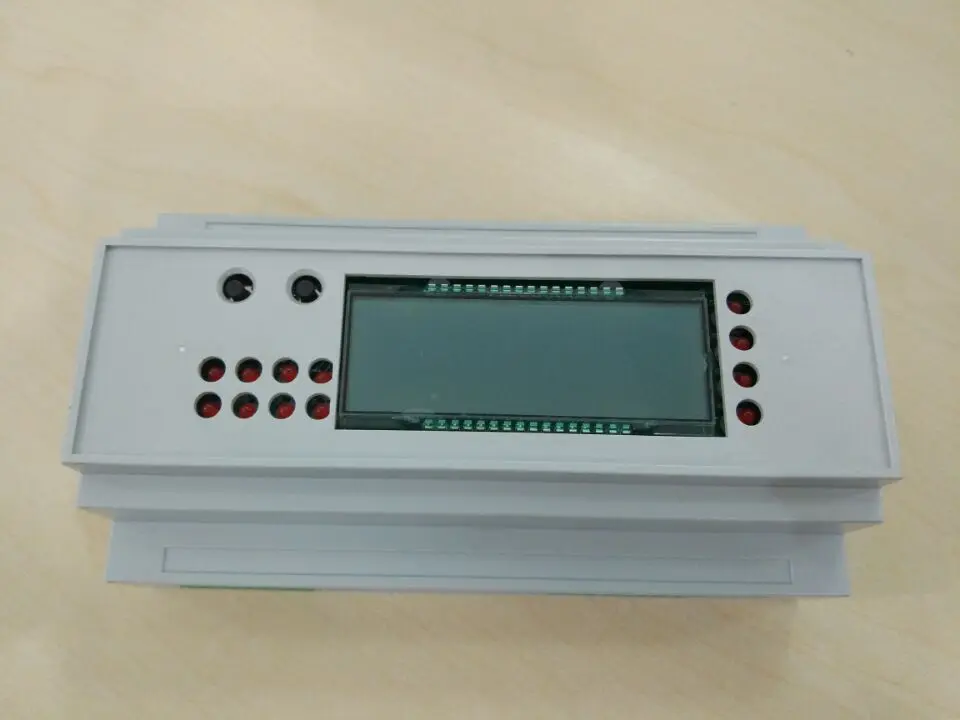

Product Overview

Description

промышленного Железнодорожного типа метр





контур

DTZ1737 трехфазный электронный multi-loop ватт-час метр с 1 до 4-х трехфазный энергии метр функция использование передовых энергетических конкретных чипа и зрелые технологии в сочетании с применением технологии SMT, в соответствии с промышленных и гражданских multi-состояние дизайн, производство электрической энергии метр.

 показатели своей деятельности в соответствии с GB/T 17215.321-2008 " ПЕРЕМЕННОГО ТОКА измерительного оборудования, общие требования Части 21: статический счетчик активной энергии (1 и 2) ", протокол связи в соответствии с DL/T 645-2007 " multi-function energy meter communication protocol " протокол Modbus.



основные функции

lиспользуя ряд высокоточного измерения энергии чип для достижения мульти-канал трехфазный счетчик энергии функция;

lкаждый измеритель мощности имеет положительные и отрицательные активная и комбинированного активного данных;

lкаждый прибор может измерять ток, напряжение, частота, реактивной мощности;

lможет, пониженного напряжения перенапряжения, фазы, перегрузки по току и другие мероприятия, чтобы сигнализация;

lмогут быть заморожены на регулярной основе, все точки замерзания, замороженные день;

lЖК-цифровой дисплей, колеса различных параметров различных счетчик энергии;

lинтерфейс RS485, протокол связи в соответствии с DL/T 645-2007 " multi-function energy meter communication protocol ", три фазы умный счетчик энергии Modbus протокол;

lсчетчик энергии в соответствии со стандартом 35 мм рейку.

технические Характеристики

lкласс точности: 1, реактивный: 2;

lточность часов: ≤ 0.5 s/d (23 & #8451;), с изменением температуры лучше, чем 0.1 s/d;

lпетли: трехфазный 1 ~ 4 петли;

lдоступ: трансформатор доступа;

lспецификация модель

lдиапазон напряжения (без этапе случае)

lопорная частота:50 Гц;

lпотребляемая мощность (при нормальных условиях)

температура и относительная влажность

нормальная температура:23 & #8451; 2 & #8451;

исходной влажности:40%~60%

lтемпературный диапазон

lразмеры:158 мм × 58 мм × 87 мм;

lвес:0.25 кг.

размер и установки

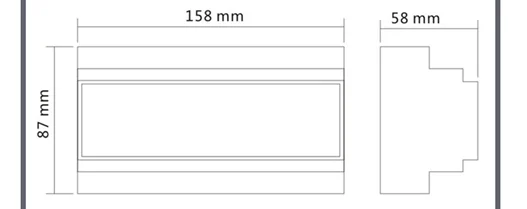

габаритный чертеж







установка и подключение электрических счетчиков

счетчик энергии проверяется на заводе. перед установкой и использованием, должны проверить, является ли продукт нетронутыми, продукт поврежден или хранится слишком долго счетчик энергии, должны быть повторно квалифицированных перед установкой. счетчик энергии должны быть установлены в помещении вентиляции и сухом месте, использование 35 мм стандартную рейку installation, установка должна убедиться, что установка и использование безопасно и надежно, в присутствии грязные или может привести к повреждению, прибор должен быть установлен в специальном дозатора.

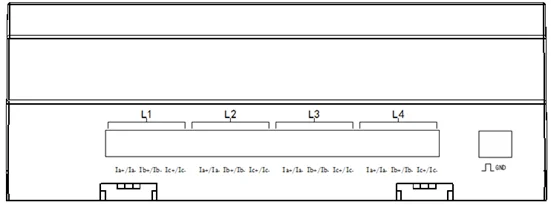

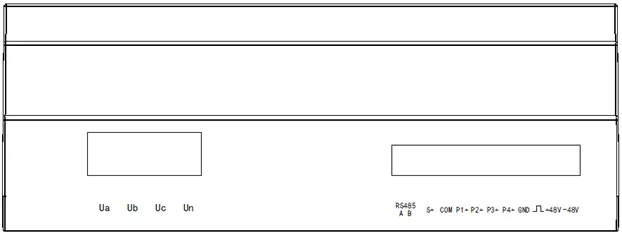

терминал определение





lток выборки: L1 L2 L3 L4 (конкретные в соответствии с фактическими кол-во проводов конфигурации);

lПЕРЕМЕННОГО ТОКА импульса интерфейс:;

lнапряжение выборки: Ua, Ub, Uc, оон, доступ трехфазный четырехпроводный 3 × 220/380 В напряжение, обратите внимание, что напряжение последовательности фаз;

lкоммуникации: RS485, B, пожалуйста, будьте осторожны, чтобы не питания 220 В доступа RS485 интерфейс, чтобы не повредить инструмент;

lвторой импульс:S +,COM;

lразличных активных импульсов:P1 +,P2 +,P3 +,P4 +,COM;

lобщая таблица импульса:;

lпитания:+ 48 В,-48 В.



схема подключения

на следующем рисунке показана схема подключения 4-х метров, менее 4 в соответствии с фактической конфигурации проводки.который DC 48 В питания для дополнительной функции.



функциональное Описание

учета электроэнергии функции

1.1электричество записи измерения: измерения сочетание активных, положительные и отрицательные активная мощность и комбинированных реактивной мощности 1 и в сочетании реактивной мощности 2.

1.2урегулирования функции

1.3каждый месяц, автоматическое считывание показаний счетчиков, прибор автоматически заряжать электроэнергии.

2.5 В Режиме Реального времени функция измерения мощности

измерения сетки частот, напряжение, ток, коэффициент мощности, мгновенная активная мощность, реактивной мощности.

1.4сигнал неисправности

измеритель мощности напряжения, перенапряжения, обрыва фазы, перегрузки по току и частота перерасход сигнализации неисправности.

1.5функция замораживания

счетчик энергии может заморозить электричество и другие данные, есть 60 раз замораживания, 254 раз все точки замерзания, 62 дней замороженные.

1.6функция связи

измеритель мощности конфигурации интерфейс связи RS485, завод связи скорость передачи 2400bps, контроль четности, поддерживая " DL/T 645-2007 многофункциональный счетчик энергии протокол связи " и " three-phase smart meter ModBus протокол. " сообщение адрес DL/T 645-2007 состоит из 12-bit BCD код, в адрес первого дорога первый адрес, и последующее филиал добавляется в этом порядке. ModBus связи адрес состоит из одного байта ШЕСТНАДЦАТЕРИЧНОМ коде (диапазон 0 ~ FF, может быть установлен ключ программирования), и 645 в качестве первой дороге таблицы адрес как первый адрес, а затем последующие цепи на основе 1

1.7часы реального времени

часы цепи с функцией температурной компенсации, в случае сбоя питания все еще может часы температурной компенсации. день время точность ≤ 0.5 s/d (нормальная температура)



транспортировки и хранения

продуктов в транспортной и распаковка не должно быть серьезное влияние, и в соответствии с GB/T15464-1995 " приборы упаковки общие технические условия " предоставляет транспорт хранения.

инвентаризации и хранение хранить в оригинальной упаковке, условия на кронштейне, стек высота не должна превышать 5 слоя.

сохранение должны быть чистыми, температура окружающей среды и относительной влажности должны соответствовать условиям окружающей среды энергии метр, и в воздухе не должно быть достаточно, чтобы вызвать коррозию вредных веществ.



After-sales service

продукции в течение 18 месяцев с даты поставки, пользователь в соответствии с национальными стандартами и требованиями настоящего руководства, и печатью завода по-прежнему полностью самостоятельной сноса, номера для человека ненормальной работы, наша компания может нести ответственность за Бесплатный ремонт или замену. после 18 месяцев, компания по-прежнему обеспечивает послепродажное обслуживание.

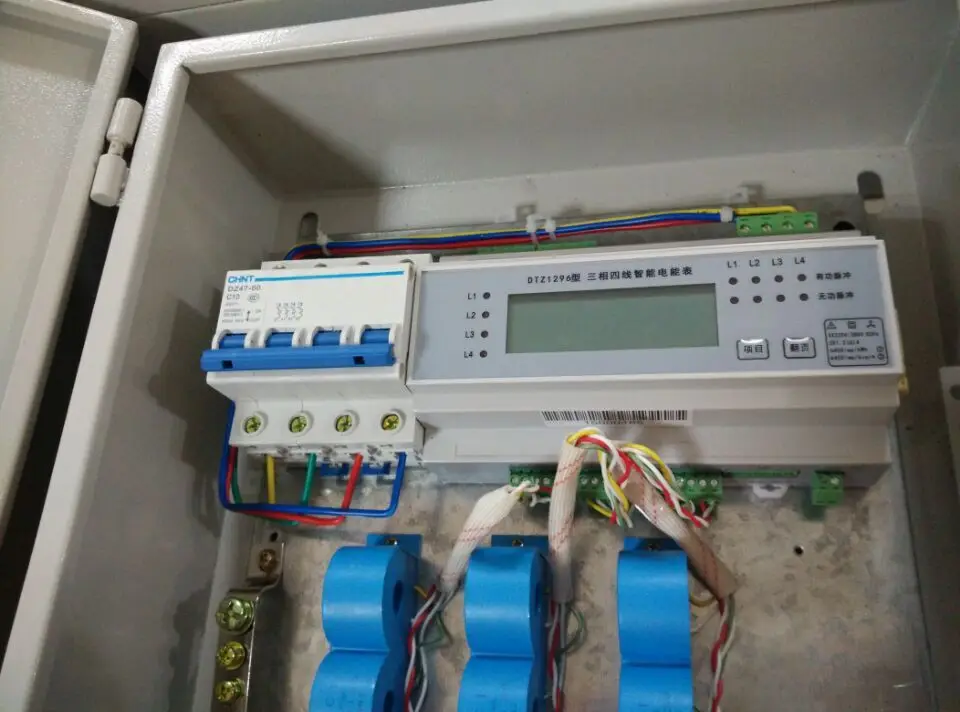

применение в Ситуации
