Wuxi Кайо SMT производство KAYO A8L SMD P & P машина с 8 сопла 15000cph
- Category: >>>
- Supplier: Wuxi KAYO Automation Equipment Co. Ltd.Wuxi Ltd.
Share on (1100014163634):
Product Overview
Description
Описание продукта:

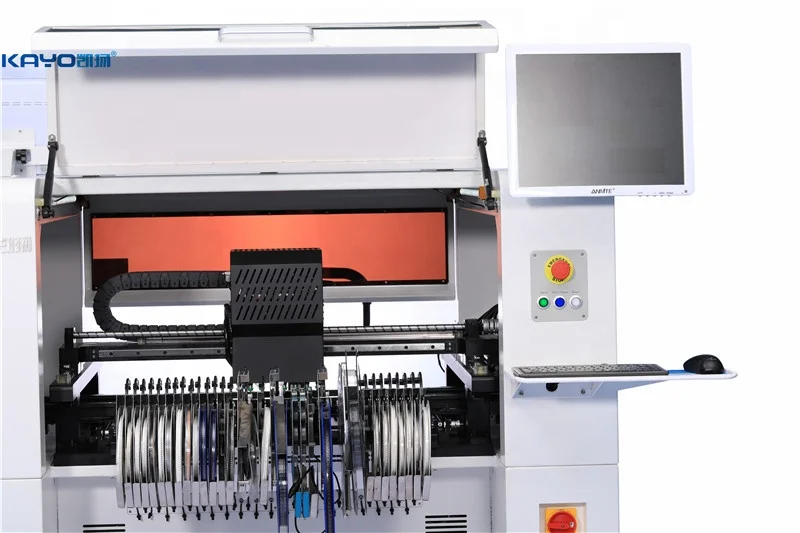

KAYO-A8L
Автоматическая машина SMT P & P
Подробная информация о продукте

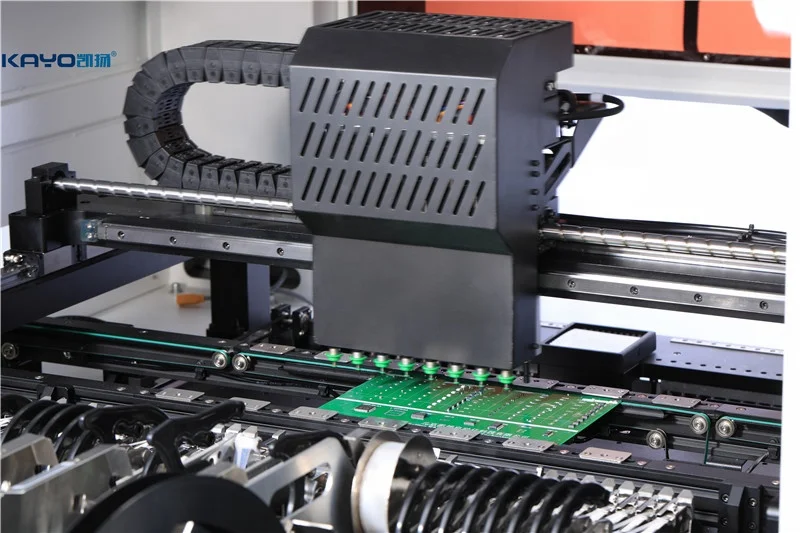

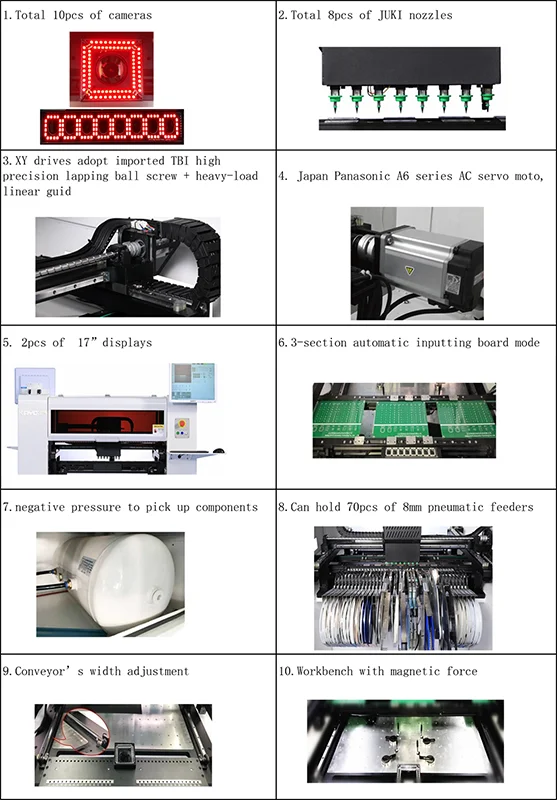

Преимущества продукта
1. всего 10 камер: 1 камера распознавания знаков, 8 высокоскоростных камер распознавания, 1 камера распознавания 8 миллионов пикселей высокоточная, синхронно распознавание, эффективно обеспечивает скорость и точность монтажа. Более того, Прецизионная камера переделана как структура положения, больше места, чтобы держать кормушки для передней части, улучшить эффективность размещения.

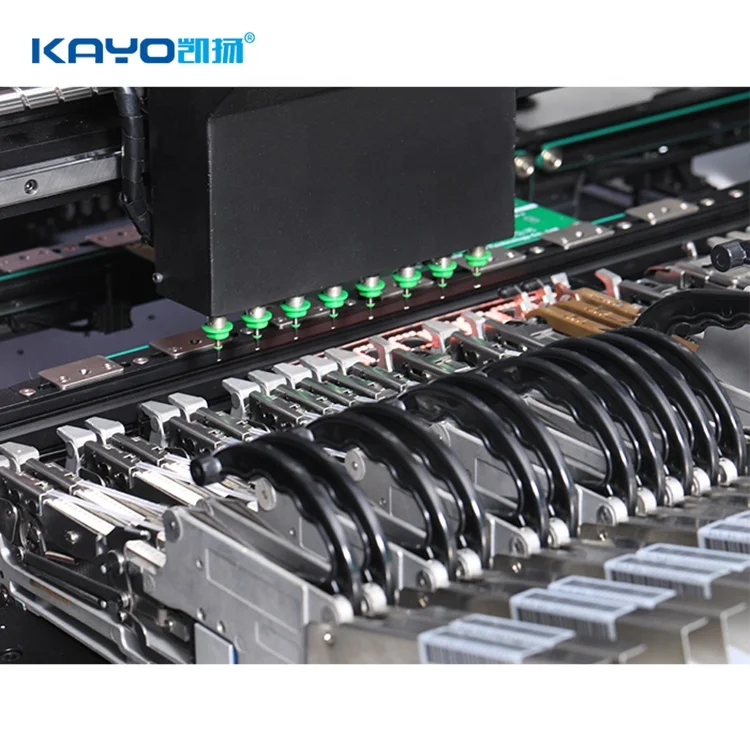

2. принять импортный JUKI СОПЛО пружинного буфера, не легко отбрасывать компоненты при сборке и размещении, удобно устанавливать и долговечно. до 4 групп компонентов могут быть подобраны одновременно, что улучшает скорость захвата и эффективность работы машины.

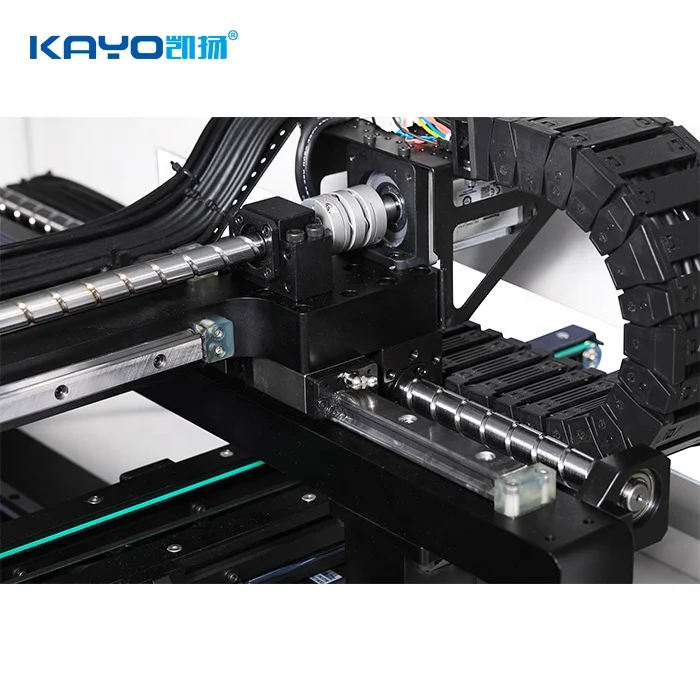

3. XY приводы принимают импортированный TBI Высокоточный наматывающийся шариковый винт + тяжелая нагрузка линейная направляющая, Быстрое позиционирование, низкий уровень шума и высокая точность. Погрешность контроля точности может достигать 0018 мм ..
4. Принимает японский Серводвигатель серии Panasonic A6 AC, кодировщик с 23Bit точностью, в 8 раз выше, чем серия A5.
5. С двумя 17 "дисплеями, может работать спереди и сзади одновременно, делая работу проще, экономя время оператора, не нужно бегать вокруг машины.
Автоматический режим ввода платы 6,3 секции: установка досок, установка досок и установка досок, что значительно уменьшает расстояние передачи и увеличивает количество досок. Экономьте много времени и улучшайте эффективность.
7. измените традиционный способ положительного давления, превращаясь в отрицательное давление, чтобы подобрать компоненты, Встроенный высокоэффективный и энергосберегающий вакуумный насос и вакуумный бак, оснащен новейшей системой вакуумного повреждения НИОКР. Значительно повышает эффективность сбора компонентов, устраняет шум, вызванный поворотом положительного давления в отрицательное давление, задержкой и уменьшением частоты запуска воздушного компрессора, эффективно улучшает срок службы воздушного компрессора.
8. Может держать 70 шт 8 мм пневматические кормушки одновременно, защищены 38 Электрический кормушка интерфейс, может переключить Тип кормушки наугад, также может быть электрический, пневматический кормушка смесь. Точное крепление 0201-5050 сопротивления, светодиодные лампы, диоды, транзистор, СОП, чип QFP-256, 45 мм * 45 мм Диапазон QFP, BGA и т. Д.
9. Регулировка ширины конвейера принимает двустороннюю структуру передачи для улучшения точности и стабильности модуляции ширины, эффективно избегая различной ширины обоих концов после регулировки.
10. Верстак с магнитной силой, держатели лотков могут быть плотно всасываются на столе, не легко двигаться. Не нужно фиксировать держатель лотка, очень легко работать.
Спецификация продукта
| Фидер нет. | 70 (спереди 38, сзади 32) | Лоток Кол-во | Поддержка 12 шт. |
| Крепления головки | 8 (нет необходимости менять насадку) | Точность позиционирования | 0,01 мм |
| Средняя мощность | 750 W | Блок питания | 220 В, 50 Гц |
| Сопло буферный диапазон | 5,0 мм | Приводной двигатель | Panasonic servo Мотор |
| Сжатого воздуха | 0,5-06Mpa | Макс. площадь печатной платы | 650*380 мм |
| XY Макс. Диапазон движения | 750*670 мм | Ось Z Макс. Диапазон движения | 20 мм |
| Направляющего рельса регулируя метод | Руководство пользователя + автоматический | Сигнализация при открытии крышки | Снижение скорости или отсутствие обслуживания |
| Размещения режим | Ручной, полуавтоматический, полностью автоматический | Окно деятельности | Передний и задний двойной дисплей, более удобный дизайн |
| XYZ привод направляющая | TBI Высокоточный сверхпрочный должна быть прямая линия направляющий рельс | Сопло источник вакуума | Высокоэффективный энергосберегающий вакуумный насос, вакуумный бак для хранения газа |
| Вес продукта | 550KGS | Размеры | 1500*1280*1410 мм |
| Пояс с устойчивостью к утечке | 8/12/16/24 мм подающих механизмов, электрические подающие механизмы палка фидер, Электрический фидер | ||
| Макс. Скорость монтажа | 15000CPH (визуально) | ||
| Средняя скорость монтажа | 12000CPH (визуально) | ||
| Операционная система | Поддержка операционной системы Windows XP, Win7 | ||
| Компонент угол | 0 ~ 360 °, синхронное вращение в движении | ||
| Визуальное отображение | 2 шт промышленного контроля соотношение дисплея 4:3, разрешение 1280*1024 | ||
| Режим программирования | Точечное программирование, визуальное программирование, ввод файлов PCB и т. Д. | ||
| Распознавание камеры нет. | 1 шт. камеры распознавания знаков, 8 шт. высокоскоростной камеры распознавания, 1 шт. 8 миллионов высокоточных камер распознавания | ||
| Крепление оптимизация | Автоматическая оптимизация программы. После установки производство может продолжить, не дожидаясь сброса | ||
| Режим работы X/Y | Импортные TBI высокоточные шариковые винтовые стержни + импортные TBI сверхмощные линейные направляющие | ||
| Плата ввода метод | Трехсекционные передающие платы-автоматическое соединение слева направо, автоматическое позиционирование печатной платы | ||
| Кнопка быстрого доступа | Off-line/восстановление/автоматическое управление/удаление сигнализации | ||
| Автоматическая он-лайн | Можно автоматически подключить передний и задний конец с сигнальным оборудованием | ||
| Применимый диапазон монтажа: подходит для 0201, 0402, 0603, 0805, 1206, светодиодных ламп, диодов, транзисторов, SOT, 40 мм * 40 мм Диапазон pin pitch ≥0. 3 мм QFP, BGA и т. Д. | |||
KAYO главные продукты
KAYO главные продукты

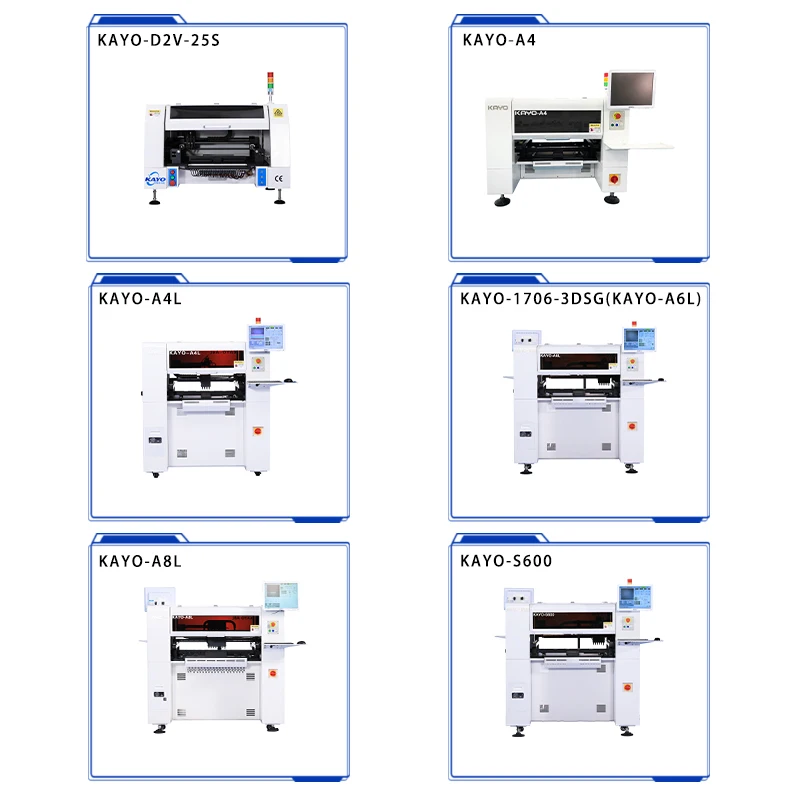

1. Машины для выбора и размещения
Параметры машины для выбора и размещения
| Имена машин | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Тип | Вертикальный | ||||||
| Крепления головки | 2 | 4 | 4 | 6 | 8 | 6 | |
| Фидер нет. | 25 | 46 | 46 | 60 | 70 | 82 | |
| Макс. Скорость монтажа | Выкл. Визуальный (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| Визуальный (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| Размер печатной платы | Мин. (Ш * Д мм) | 50*50 | |||||
| Макс. (Ш * Д мм) | 295*420 | 300*480 | 300*480 | 370*650 | 380*650 | 380*650 | |
| Камера | В общей сложности | 2 | 6 | 6 | 8 | 10 | 9 |
| Марка | 1 | 1 | 1 | 1 | 1 | 1 | |
| С высокой скоростью | 1 | 4 | 4 | 6 | 8 | 6 | |
| Высокоточный | 0 | 1 шт 5 миллионов | 1 шт 8 миллионов | ||||
| Визуальной коррекции | 0 | 0 | 0 | 0 | 0 | 1 | |
| Приводной двигатель | Прогрессивный двигатель | Panasonic servo Мотор | |||||
| Движения управляющее устройство | Высокоскоростной цифровой высоковольтный драйвер | Высокоскоростной DPS драйвер Panasonic | |||||
| Точность позиционирования | 0,01 мм | ||||||
| Поддержка метод подачи | 8/12/16/24/32/44 мм пневматический и электрический фидер, Вибрационный питатель, Загрузочная машина лоток IC | ||||||
| Применимый крепления диапазон | Мин. | 0402 | 0201 | ||||
| Макс. | 15*15 мм | 45 мм * 45 мм Диапазон pin шаг ≥0. 3 мм SSOP, QFP, BGA и т. Д. | |||||
| Вес (кг) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Габариты (мм) | 1050*850*660 | 1180*1080*880 | 1095*1165*1400 | 1335*1230*1420 | 1500*1280*1410 | ||

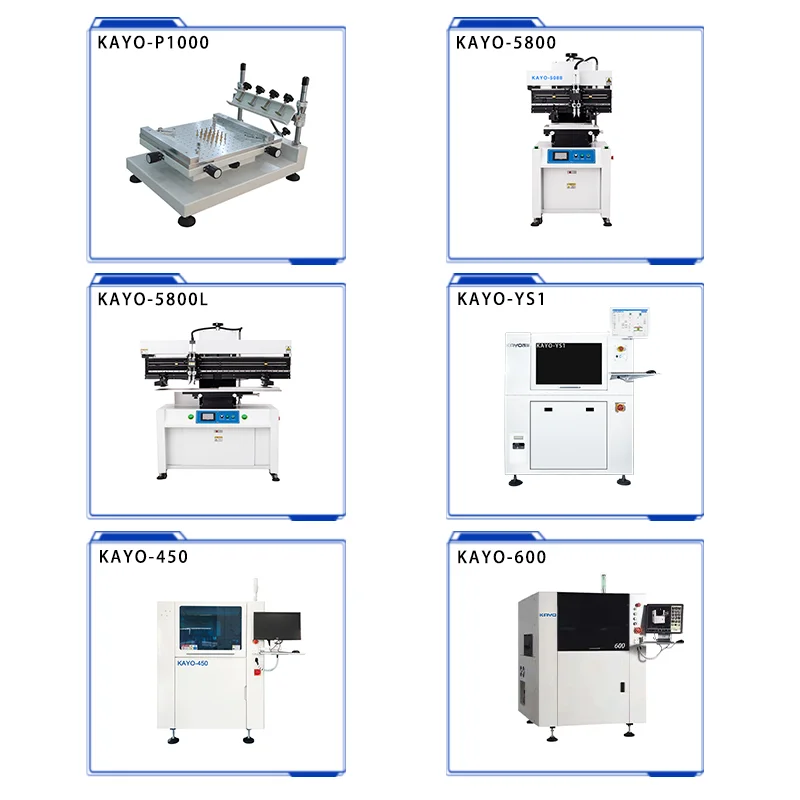

2. Принтер для трафаретной печати
Экран Priners параметры
| Имена машин | KAYO-P1000 | KAYO-5088 | KAYO-5088C | KAYO-5088L | KAYO-YS1 | KAYO-450 | KAYO-600 | |
| Тип | Вручную | Полу-автоматическая машина для упаковки в | Полностью автоматический | |||||
| Максимальный размер печатной платы (мм) | 250*400 | 400*300 | 600*320 | 1200*300 | 400*300 | 450*350 | 610*350 | |
| Размер печатной таблицы (мм) | 300*400 | 500*320 | 700*350 | 1250*320 | ||||
| Трафарет размер рамы | Мин. (мм) | 470*370 | 470*370 | 420*520 | ||||
| Макс. (мм) | 370*470 | 600*320 | 950*736 | 1500*550 | 600*550 | 737*737 | 800*800 | |
| Ракель длина | Стандарт 200 мм (может удлинить в соответствии с запросом клиента) | |||||||
| Ракель скорость | С ручным управлением | 0-100 мм/сек. | 0-200 мм/сек. | |||||
| Толщина печатной платы (мм) | 0,2-3 | 0,4-5 | 0,6-14 | |||||
| Точность печати (мм) | ±0. 01 | ±0. 02 | ±0. 1 | |||||
| Повторная точность (мм) | ±0. 01 | ±0. 02 | ±0. 05 | |||||
| Размер машины (Д * Ш * хмм) | 540*380*390 | 900*1100*1680 | 1800*900*1680 | 1450*1200*1680 | 1140*1400*1480 | |||
| Вес (кг) | 20 | 150 | 160 | 180 | 500 | 1000 | 1200 | |

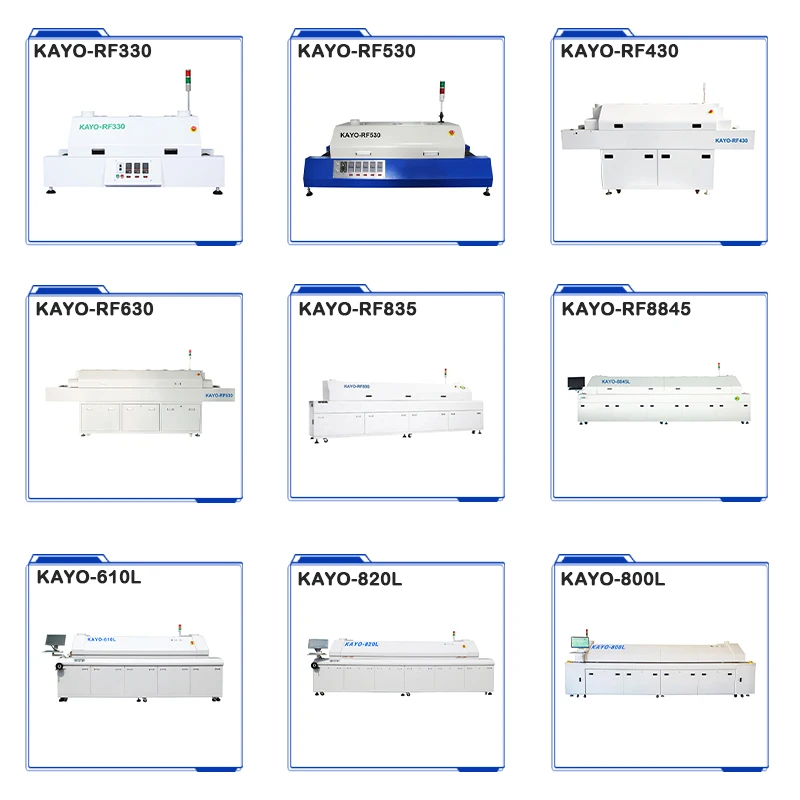

3. Печь оплавления
Печь с обратным течением воздуха параметры
| Имена машин | KAYO-RF330 | KAYO-RF530 | KAYO-RF430 | KAYO-RF630 | KAYO-835 | KAYO-8845 | KAYO-610L | KAYO-820L | KAYO-800L | |
| Тип | Рабочий стол | Вертикальный | ||||||||
| Зоны нагрева | В верхней части | 3 | 3 | 4 | 6 | 8 | 8 | 6 | 8 | 8 |
| Вниз | 0 | 2 | 4 | 6 | 8 | 8 | 6 | 8 | 8 | |
| PCB Макс. Ширина | 300 | 350 | 450 | 300 | 400 | |||||
| Тип коробки передач | Сетка | Сетка (можно настроить сетку + направляющую) | Петельная вязка + направляющей | |||||||
| Зона охлаждения | 2 | |||||||||
| Длина зоны нагрева (мм) | 1000 | 960 | 1400 | 2200 | 3200 | 3150 | 2050 | 2700 | 3000 | |
| Тип контроля температуры | Кнопка панели + PID Close Loop | Панель кнопка + PID замкнутая петля (можно настроить ПК + PID) | ПК + PID замкнутый контур | |||||||
| Верхний печи способ открывания | Вручную открыть | Двойной электрический цилиндр домкрата | ||||||||
| Размеры (Д * Ш * В мм) | 1500*610*670 | 1700*710*650 | 2500*612*1220 | 3600*700*1220 | 4200*800*1320 | 4600*1000*1420 | 3600*1200*1450 | 4600*1200*1450 | 5050*1350*1550 | |
| Вес (кг) | 120 | 150 | 300 | 500 | 900 | 1100 | 800 | 1000 | 2200 | |

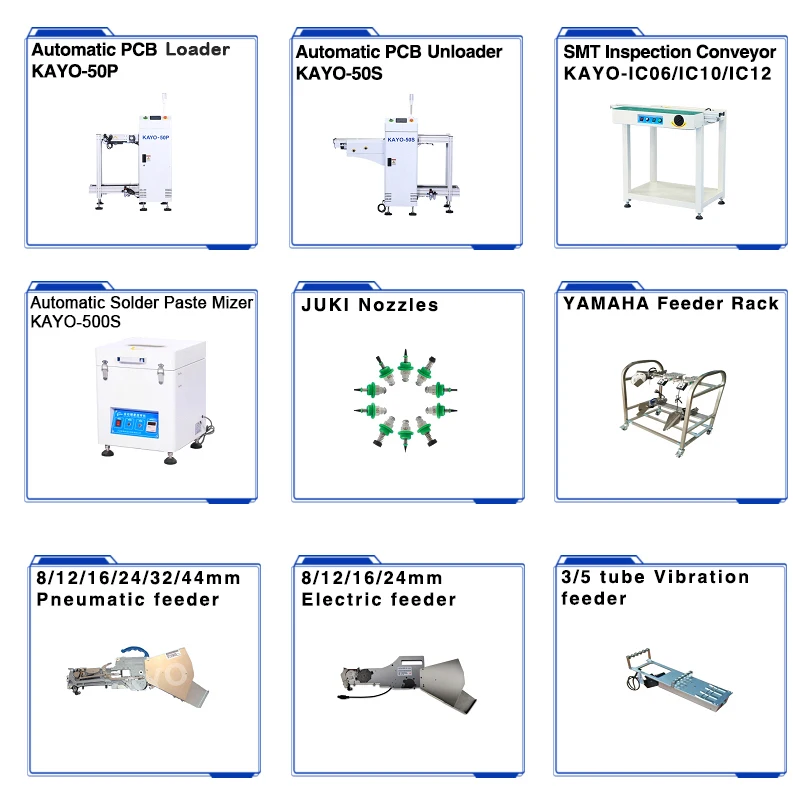

4. Другие аксессуары
Информация о компании
Wuxi KAYO Automation Equipment co., Ltd.Является профессиональным производителем, специализирующимся на машинах для выбора и установки, печи для переплавления, экранном принтере и другом оборудовании smt. Сейчас мы интегрировали исследования и разработки, производство и продажи вместе.
У нас есть 20-летний опыт работы в SMT машины,С уникальным пониманием технологии SMT мы предоставляем долгосрочные профессиональные услуги для отечественных и зарубежных электронных компаний. Он всегда лидирует в технологиях и тенденциях оборудования SMT на внутреннем рынке.
С хорошим качеством, конкурентоспособной ценой,Простота в эксплуатации и энергосбережение, наши продукты очень популярны на внутреннем и зарубежном рынке. И все наши машины широко используются в электронной цепи, Фотоэлектрической, светодиодной промышленности, инструментах и аппаратах.
До сих пор наша продукция уже продается во многих странах, таких как США, Канада, Австралия, Мексика, Индия, Япония и Юго-Восточная Азия. Мы будем продолжать делать большие усилия, чтобы удовлетворить требования клиентов.
SMT пикап и место машина:Это наш продукт primate, рабочие команды всегда были посвящены исследованию и разработке SMT машины, которая стала широко признанным брендом клиентов.
Печь с обратным течением воздуха:Теперь наша печь reflow имеет восемь серий и более 20 моделей. Мы также принимаем индивидуальные заказы для наших клиентов, чтобы удовлетворить различные потребности клиентов.
Принтер для трафаретной печати:Это незаменимое оборудование для всего процесса smt. Мы предоставляем ручные, полуавтоматические и автоматические экранные принтеры на ваш выбор.

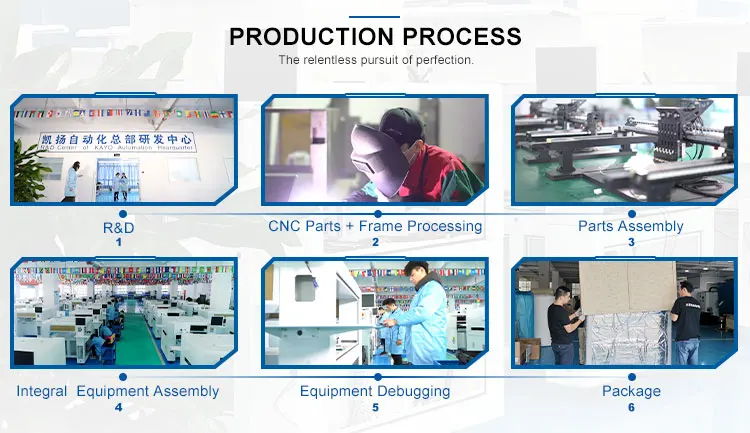

Производственный процесс

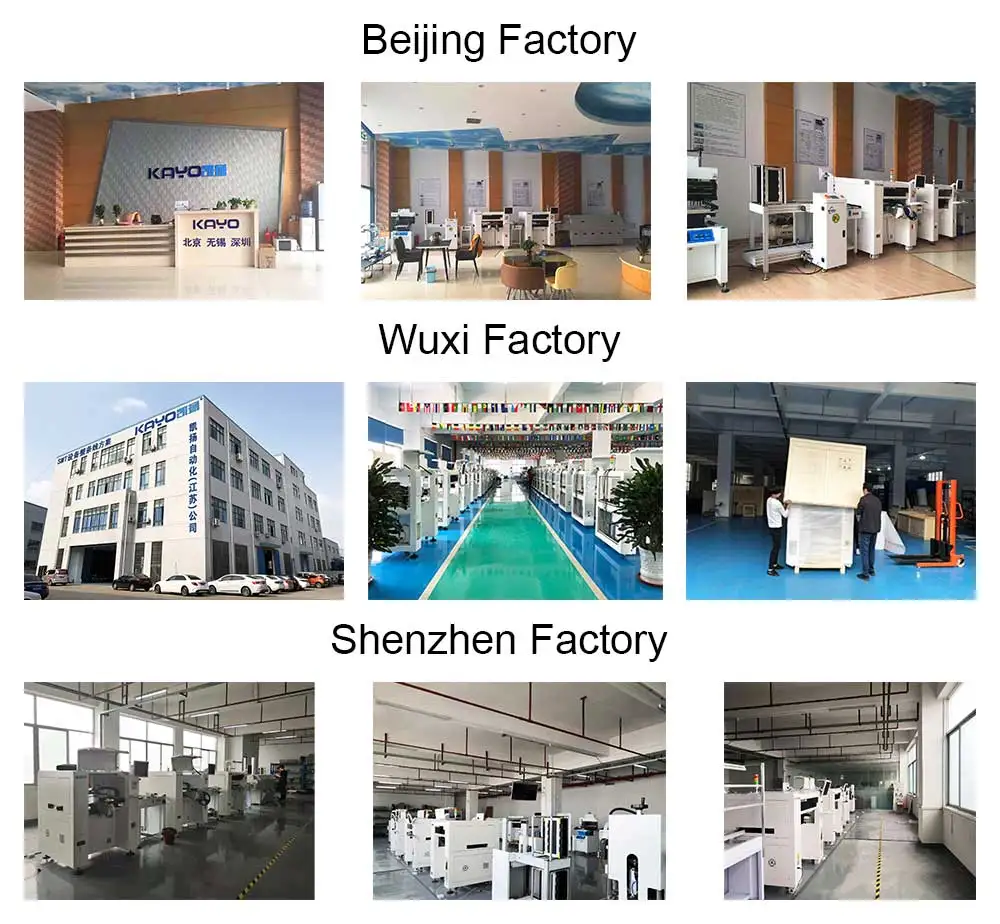

Обзор фабрики
Клиентское посещение шоу
Выставки

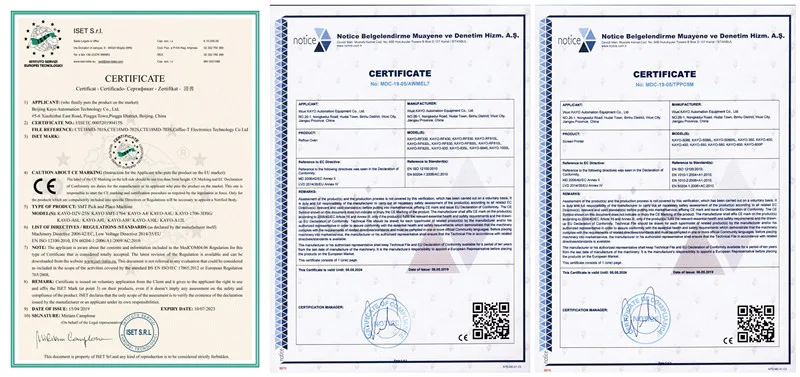

Показать сертификат
1. CE для "pick and place machine" 2.CE для "трафаретного принтера" 3.CE для "Reflow oven"
4. IS09001 5. KAYO 6. Машина для выбора и размещения 7. "Лицензия на ведение коммерческой деятельности"
"Сертификат регистрации товарного знака" "сертификат патента на дизайн".
Вопросы и ответы
1. В: вы торговая компания или производитель?
Мы являемся профессиональным производителем, специализирующимся на SMT машинах, машинах для захвата и установки, печи для переплавления, экранном принтере, производственной линии SMT и других SMT продуктах. Доступны услуги OEM и ODM.
2. Вопрос: Какова ваша дата доставки?
Дата доставки составляет около 20 дней после полной оплаты.
3. В: Каковы Ваши условия оплаты?
100% оплаты банковского перевода перед отправкой
Или 50% предоплата и остальное перед отправкой.
4. В: как гарантия?
1. Каждая машина будет тщательно проверена перед отправкой. Покупатели должны проверить посылку после получения.
2. Полная машина имеет гарантийный срок в 18 месяцев от доставки и пожизненного обслуживания.
3. Мы предоставляем онлайн Q/A и поддержку устранения проблем и техническую консультацию. Предоставляем один к одному послепродажное обслуживание.
5. Почему вы выбираете нас?
KAYO является известным брендом для высококлассной машины для выбора и размещения. Мы имеем более чем 20-летний профессиональные R & D команды, обеспечивая 24 часа в сутки быстрый отклик после продажное обслуживание.
