Product Overview
Description
Описание продукта:

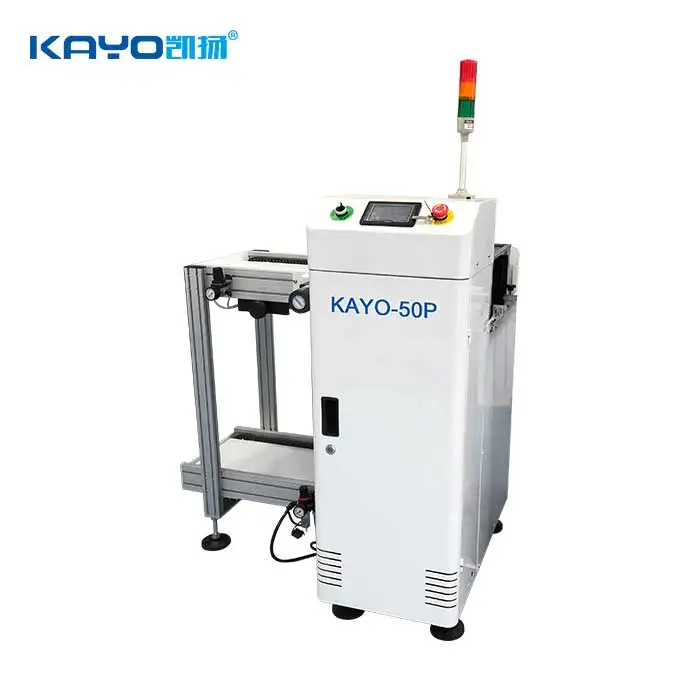

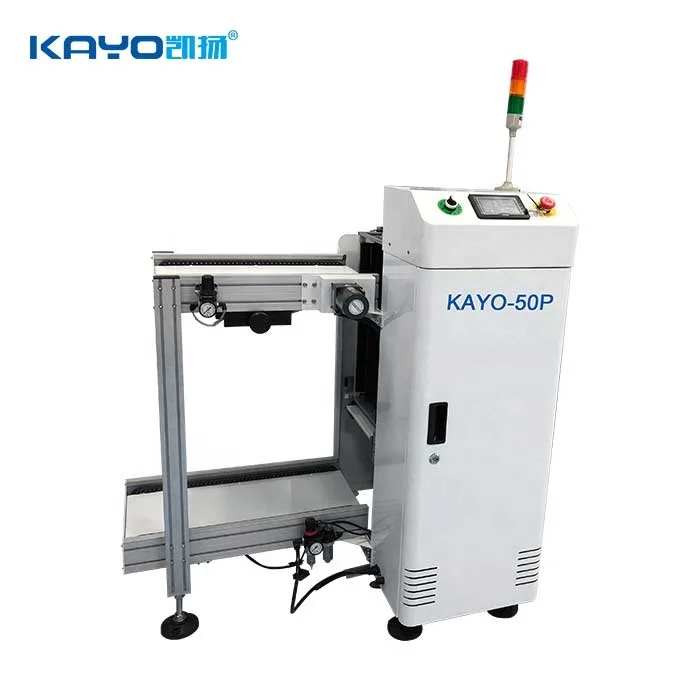

KAYO-50P
Автоматический PCB погрузчик

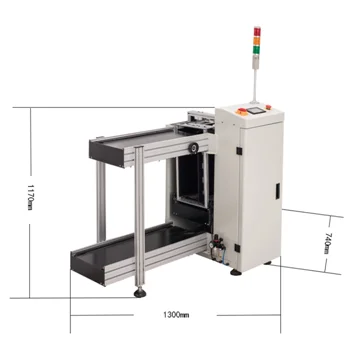

Размеры изделия
Характеристики продукта:
1. Специальный корпус из алюминиевого сплава, лучше узнать рабочее состояние журналов.
2. Прочная литая конструкция подъема улучшает стабильность.
3. Panasonic PLC управления, mulit Функциональные электрические схемы и дизайн программы.
4. Удобное программирование, 4 шага выбирает, может установить шаг приема/отправки PCB.
5. Стандартный интерфейс SMEMA может быть подключен к другому автоматическому оборудованию.
6. Использование инженерных пластиковых плоских полос для передачи журнала.
7. Скорость передачи PCB регулируется.
8. Трехточечное позиционирование, вверх-вниз Пневматический Зажим для обеспечения точного расположения журналов.
9. Система защиты от нажатия гарантирует, что PCB не будет поврежден.
Подробная информация о продукте

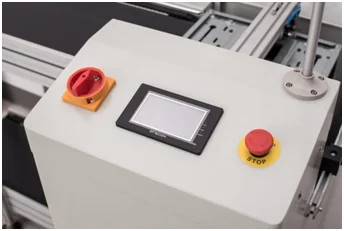

1. Панель управления сенсорным экраном

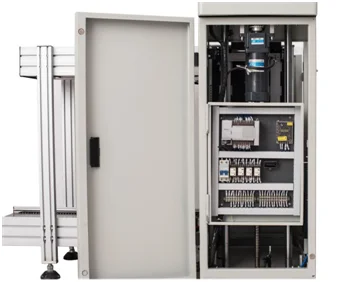

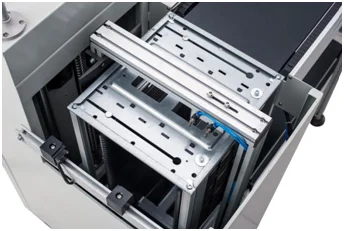

2.Внутренняя структура

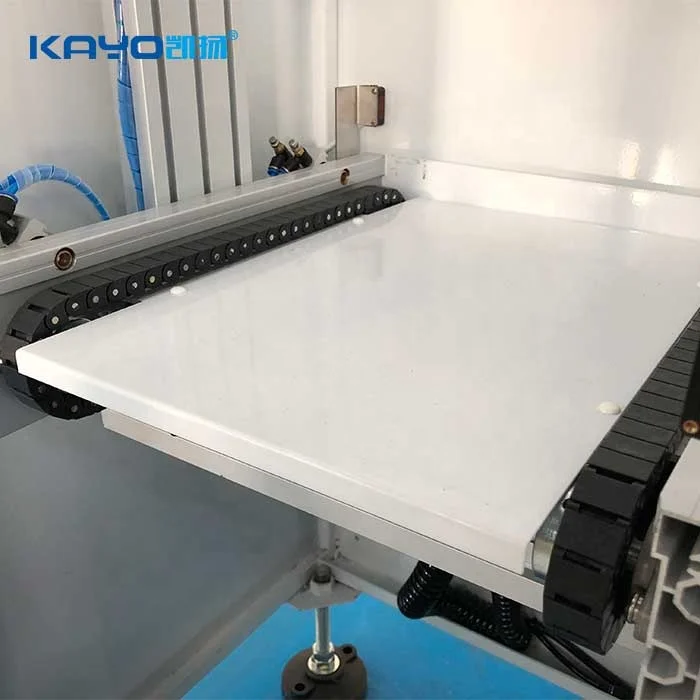

3. Устройство отправки платы
Спецификация продукта
| Рабочее Электропитание | AC220V 50/60 HZ |
| Давление подачи | Принимает массу весом до 5 кг/cm2 |
| Размер печатной платы (мм) | 50-250*350 мм (ширина * длина) |
| PCB направление передачи | Слева направо (справа налево опционально) |
| Характеристики стойки (мм) | 355x320x563 |
| Шаг подъема бункера (мм) | 10, 20, 30, 40 |
| Высота передачи (мм) | 900±20 |
| Мощность основного двигателя (Вт) | 295 |
| Размеры | 1300x740x1170 |
| Длина x Ширина x высота (мм) | |
| Вес (кг) | 200 |
| Панель управления для выбора | 1. Сенсорный экран; 2. Кнопка |
KAYO главные продукты
KAYO главные продукты
1. Машины для выбора и размещения
Параметры машины для выбора и размещения
| Имена машин | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Тип | Вертикальный | ||||||
| Крепления головки | 2 | 4 | 4 | 6 | 8 | 6 | |
| Фидер нет. | 25 | 46 | 46 | 60 | 70 | 82 | |
| Макс. Скорость монтажа | Выкл. Визуальный (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| Визуальный (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| Размер печатной платы | Мин. (Ш * Д мм) | 50*50 | |||||
| Макс. (Ш * Д мм) | 295*420 | 300*480 | 300*480 | 370*650 | 380*650 | 380*650 | |
| Камера | В общей сложности | 2 | 6 | 6 | 8 | 10 | 9 |
| Марка | 1 | 1 | 1 | 1 | 1 | 1 | |
| С высокой скоростью | 1 | 4 | 4 | 6 | 8 | 6 | |
| Высокоточный | 0 | 1 шт 5 миллионов | 1 шт 8 миллионов | ||||
| Визуальной коррекции | 0 | 0 | 0 | 0 | 0 | 1 | |
| Приводной двигатель | Прогрессивный двигатель | Panasonic servo Мотор | |||||
| Движения управляющее устройство | Высокоскоростной цифровой высоковольтный драйвер | Высокоскоростной DPS драйвер Panasonic | |||||
| Точность позиционирования | 0,01 мм | ||||||
| Поддержка метод подачи | 8/12/16/24/32/44 мм пневматический и электрический фидер, Вибрационный питатель, Загрузочная машина лоток IC | ||||||
| Применимый крепления диапазон | Мин. | 0402 | 0201 | ||||
| Макс. | 15*15 мм | 45 мм * 45 мм Диапазон pin шаг ≥0. 3 мм SSOP, QFP, BGA и т. Д. | |||||
| Вес (кг) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Габариты (мм) | 1050*850*660 | 1180*1080*880 | 1095*1165*1400 | 1335*1230*1420 | 1500*1280*1410 | ||
2. Принтер для трафаретной печати
Экран Priners параметры
| Имена машин | KAYO-P1000 | KAYO-5088 | KAYO-5088C | KAYO-5088L | KAYO-YS1 | KAYO-450 | KAYO-600 | |
| Тип | Вручную | Полу-автоматическая машина для упаковки в | Полностью автоматический | |||||
| Максимальный размер печатной платы (мм) | 250*400 | 400*300 | 600*320 | 1200*300 | 400*300 | 450*350 | 610*350 | |
| Размер печатной таблицы (мм) | 300*400 | 500*320 | 700*350 | 1250*320 | ||||
| Трафарет размер рамы | Мин. (мм) | 470*370 | 470*370 | 420*520 | ||||
| Макс. (мм) | 370*470 | 600*320 | 950*736 | 1500*550 | 600*550 | 737*737 | 800*800 | |
| Ракель длина | Стандарт 200 мм (может удлинить в соответствии с запросом клиента) | |||||||
| Ракель скорость | С ручным управлением | 0-100 мм/сек. | 0-200 мм/сек. | |||||
| Толщина печатной платы (мм) | 0,2-3 | 0,4-5 | 0,6-14 | |||||
| Точность печати (мм) | ±0. 01 | ±0. 02 | ±0. 1 | |||||
| Повторная точность (мм) | ±0. 01 | ±0. 02 | ±0. 05 | |||||
| Размер машины (Д * Ш * хмм) | 540*380*390 | 900*1100*1680 | 1800*900*1680 | 1450*1200*1680 | 1140*1400*1480 | |||
| Вес (кг) | 20 | 150 | 160 | 180 | 500 | 1000 | 1200 | |
3. Печь оплавления
Печь с обратным течением воздуха параметры
| Имена машин | KAYO-RF330 | KAYO-RF530 | KAYO-RF430 | KAYO-RF630 | KAYO-835 | KAYO-8845 | KAYO-610L | KAYO-820L | KAYO-800L | |
| Тип | Рабочий стол | Вертикальный | ||||||||
| Зоны нагрева | В верхней части | 3 | 3 | 4 | 6 | 8 | 8 | 6 | 8 | 8 |
| Вниз | 0 | 2 | 4 | 6 | 8 | 8 | 6 | 8 | 8 | |
| PCB Макс. Ширина | 300 | 350 | 450 | 300 | 400 | |||||
| Тип коробки передач | Сетка | Сетка (можно настроить сетку + направляющую) | Петельная вязка + направляющей | |||||||
| Зона охлаждения | 2 | |||||||||
| Длина зоны нагрева (мм) | 1000 | 960 | 1400 | 2200 | 3200 | 3150 | 2050 | 2700 | 3000 | |
| Тип контроля температуры | Кнопка панели + PID Close Loop | Панель кнопка + PID замкнутая петля (можно настроить ПК + PID) | ПК + PID замкнутый контур | |||||||
| Верхний печи способ открывания | Вручную открыть | Двойной электрический цилиндр домкрата | ||||||||
| Размеры (Д * Ш * В мм) | 1500*610*670 | 1700*710*650 | 2500*612*1220 | 3600*700*1220 | 4200*800*1320 | 4600*1000*1420 | 3600*1200*1450 | 4600*1200*1450 | 5050*1350*1550 | |
| Вес (кг) | 120 | 150 | 300 | 500 | 900 | 1100 | 800 | 1000 | 2200 | |
4. Другие аксессуары
Информация о компании
Wuxi KAYO Automation Equipment co., Ltd.Является профессиональным производителем, специализирующимся на машинах для выбора и установки, печи для переплавления, экранном принтере и другом оборудовании smt. Сейчас мы интегрировали исследования и разработки, производство и продажи вместе.
У нас есть 20-летний опыт работы в SMT машины,С уникальным пониманием технологии SMT мы предоставляем долгосрочные профессиональные услуги для отечественных и зарубежных электронных компаний. Он всегда лидирует в технологиях и тенденциях оборудования SMT на внутреннем рынке.
С хорошим качеством, конкурентоспособной ценой,Простота в эксплуатации и энергосбережение, наши продукты очень популярны на внутреннем и зарубежном рынке. И все наши машины широко используются в электронной цепи, Фотоэлектрической, светодиодной промышленности, инструментах и аппаратах.
До сих пор наша продукция уже продается во многих странах, таких как США, Канада, Австралия, Мексика, Индия, Япония и Юго-Восточная Азия. Мы будем продолжать делать большие усилия, чтобы удовлетворить требования клиентов.
SMT пикап и место машина:Это наш продукт primate, рабочие команды всегда были посвящены исследованию и разработке SMT машины, которая стала широко признанным брендом клиентов.
Печь с обратным течением воздуха:Теперь наша печь reflow имеет восемь серий и более 20 моделей. Мы также принимаем индивидуальные заказы для наших клиентов, чтобы удовлетворить различные потребности клиентов.
Принтер для трафаретной печати:Это незаменимое оборудование для всего процесса smt. Мы предоставляем ручные, полуавтоматические и автоматические экранные принтеры на ваш выбор.
Производственный процесс
Обзор фабрики
Клиентское посещение шоу
Выставки
Показать сертификат
1. CE для "pick and place machine" 2.CE для "трафаретного принтера" 3.CE для "Reflow oven"
4. IS09001 5. KAYO 6. Машина для выбора и размещения 7. "Лицензия на ведение коммерческой деятельности"
"Сертификат регистрации товарного знака" "сертификат патента на дизайн".
Вопросы и ответы
1. В: вы торговая компания или производитель?
Мы являемся профессиональным производителем, специализирующимся на SMT машинах, машинах для захвата и установки, печи для переплавления, экранном принтере, производственной линии SMT и других SMT продуктах. Доступны услуги OEM и ODM.
2. Вопрос: Какова ваша дата доставки?
Дата доставки составляет около 20 дней после полной оплаты.
3. В: Каковы Ваши условия оплаты?
100% оплаты банковского перевода перед отправкой
Или 50% предоплата и остальное перед отправкой.
4. В: как гарантия?
1. Каждая машина будет тщательно проверена перед отправкой. Покупатели должны проверить посылку после получения.
2. Полная машина имеет гарантийный срок в 18 месяцев от доставки и пожизненного обслуживания.
3. Мы предоставляем онлайн Q/A и поддержку устранения проблем и техническую консультацию. Предоставляем один к одному послепродажное обслуживание.
5. Почему вы выбираете нас?
KAYO является известным брендом для высококлассной машины для выбора и размещения. Мы имеем более чем 20-летний профессиональные R & D команды, обеспечивая 24 часа в сутки быстрый отклик после продажное обслуживание.
