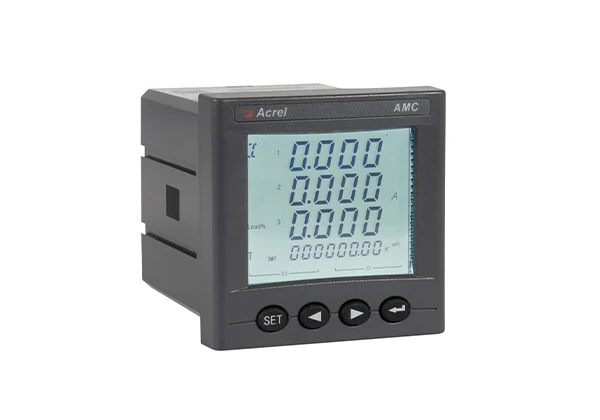

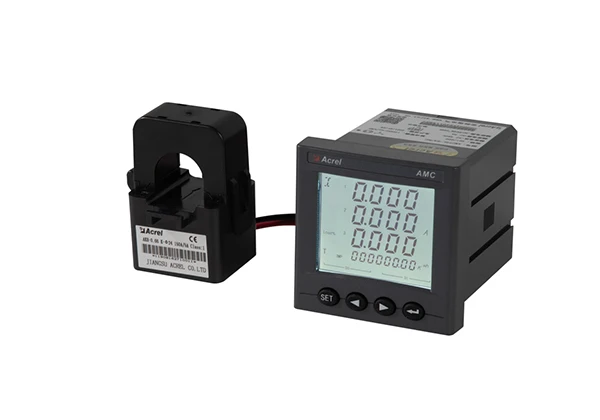

Acrel AMC серия щитовой измеритель параметов сети 3 фазный RS485 ModBus RTU

Product Overview

Description

Подбор

Модель	Основные функции	Функции опции	Разрешаемый выбор
AMC72-E4/KC AMC72L-E4/KC	трехфазное напряжение/ток напряжение/ток нулевой последовательности трехфазная и обшая активная мощность трехфазная и обшая реактивная мощность трехфазная и обшая кажущаяся мощность трехфазный и обший коэффициент мощности частота, фазный угол напряжений дисбаланс напряжения и тока четырехквадрантный учет электроэнергий 1 порт RS485(протокол Modbus-RTU)	① 2DI+2DO+1Ep(K)	①③④ ②③④ ③④⑤
		② 4DI+2DO(K)
		③ журнал событий(SOE)
		④ 2 -31 раз измерение гармоника      и общий гармоник (H)
		⑤ 2DI+2DO+1AO (KM)
AMC96-E3/KC AMC96L-E3/KC		① 4DI+2DO+1Ep(K)	①③④ ②③④⑤ ②③④⑥
		② 2DI+2DO+1Ep(K)
		③ журнал событий (SOE)
AMC96-E4/KC AMC96L-E4/KC		④ 2 -31 раз измерение гармоника       и общий гармоник (H)
		⑤ 2 потра выхода      аналоговой величины(2M)
		⑥ 1 потр выхода       аналоговой величины(M)
AMC72-E/KC AMC72L-E/KC	однофазное напряжение/ток активная, реактивная, кажущаяся мощность коэффициент мощности, частота четырехквадрантный учет электроэнергий 1 порт RS485(протокол Modbus-RTU)	①  2DI+2DO+1Ep(K)	①③④ ②③④ ③④⑤
		②  4DI+2DO(K)
		③  журнал событий (SOE)
		④  общий гармоник (H)
		⑤  2DI+2DO+1AO(KM)



Примечания:
1.L-LCD дисплей.
   Без буквы "L" - LED дислей.

Main parameters

Название			Значение
Ввод	Количество фазов и проиода		1 фаза 2 провода 3 фазы 3 провода 3 фазы 4 провода
	Частота		45~65 Hz
	Напряжение		Номин. значение: однофазный: AC 100V,400V трехфазный: AC 3×57.7V/100V(100V)                        AC 3×220V/380V(400V)                        AC 3×380V/660V(660V) (AMC96)
			Перегрузка: 1.2 раза (продолжательно)                       2 раза 1 секунда
			Потребление: не больше 0.5VA(каждый контур)
	Ток		Номин. значение: AC 1A, 5A
			Перегрузка: 1.2 раза (продолжательно)                       10 раз 1 секунда
			Потребление: не больше 0.5VA(каждый контур)
Выход	Электроэнергия		Тип выхода: оптический импульс
			Констант импульса: можно установить. (по умолчанию 10000 imp/kWh)
	Связь		RS485 интерфейса, протокол Modbus-RTU,
			Cкорость передачи данных: 1200~38400 в бодах.
Функция	Величина импульсного сигнала	Вход	Вход сухих контактов
		Выход	Выход релейных нормально-открытых контактов
			Емкость контакта: AC 250V/3A, DC 30V/3A
	Выход аналоговой величины		1~5V, 4~20mA
Точность			частота:0.05Hz ток и напряжение: 0.2 класс
			реактивная мощность и электроэнергия: 1.0 класс
			активная мощность и электроэнергия: 0.5 класс
			2~31 раз гармоник: ±15
Источник питания			AC/DC 85~265V или DC24/48V(±20%)
			потребление ≤10VA
Окружающая среда применения			рабочая температура: -25℃~+65℃;
			температура хранения: -40℃~+80℃
			относит. влажность: ≤95% (без конденсации воды)
			высота над уровнем моря: ≤2500m



Габариты(Ед: мм)

Тип размера	Лицевой размер		Размер корпуса			Монтажное отверстие
	ширина	высота	ширина	высота	глубина	ширина	высота
72x72	75	75	66.5	66.5	94.3	67	67
96x96	96	96	90	90	77.8	88	88
